1 Назначение стрелочных переводов.

Переход подвижного состава с одного пути на другой обеспечивают устройства по соединению и пересечению путей, относящиеся к их верхнему строению. Соединение путей друг с другом осуществляют стрелочными переводами, а пересечение путей — глухими пересечениями. Применяя стрелочные переводы и глухие пересечения, создают соединения путей, называемые стрелочными улицами и съездами.

    В зависимости от назначения и условий соединения путей различают одиночные, двойные и перекрестные стрелочные переводы. Одиночные переводы подразделяют на обыкновенные, симметричные и несимметричные.

   Обыкновенный стрелочный перевод, служащий для соединения двух путей, может быть право- или левосторонним. Он применяется при отклонении бокового пути от прямолинейного в ту или иную сторону. Этот вид переводов наиболее распространен.

Симметричный стрелочный перевод имеет те же основные элементы, что и обыкновенный, но благодаря меньшей длине остряков, крестовины и переводной кривой позволяет значительно сократить длину соединения путей. Симметричные переводы применяют при разветвлении основного пути на два боковых, расположенных под одинаковым углом а/2 к нему, при укладке путей на станциях. Весьма редко применяют разносторонний несимметричный перевод, имеющий разные углы отклонения двух боковых путей от основного.

    Двойной стрелочный перевод разветвляет основной путь на три направления. Такие переводы применяют в стесненных условиях.

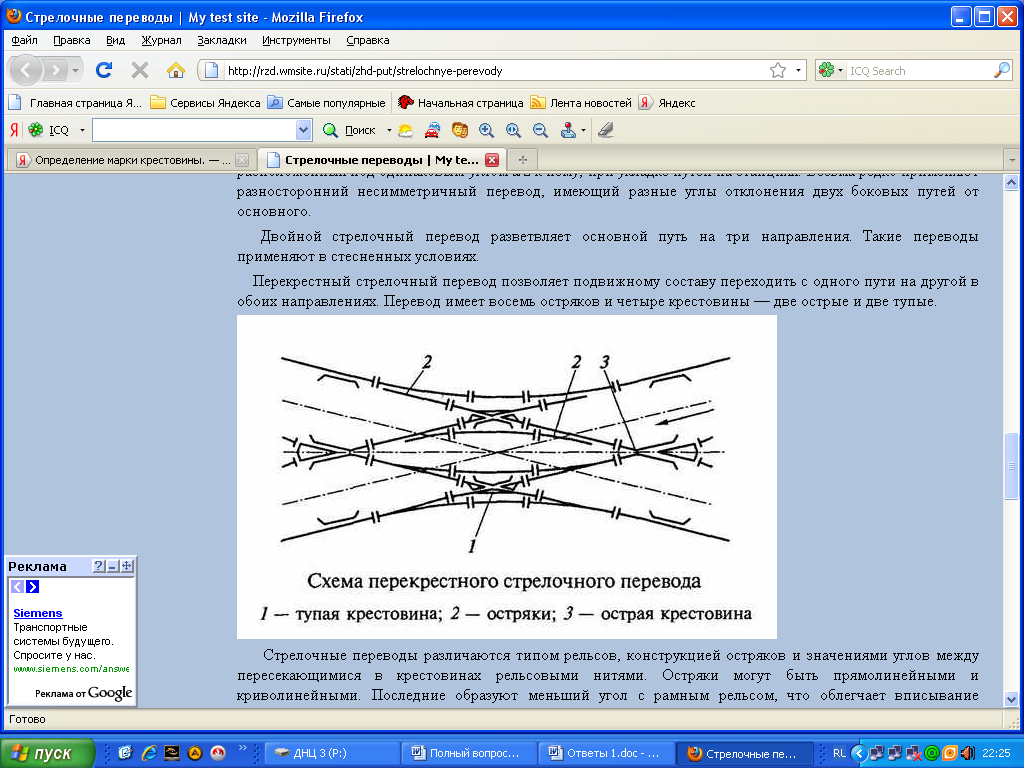

    Перекрестный стрелочный перевод позволяет подвижному составу переходить с одного пути на другой в обоих направлениях. Перевод имеет восемь остряков и четыре крестовины — две острые и две тупые.

2 Типы и марки стрелочных переводов, место их укладки.

Стрелочные переводы различаются типом рельсов, конструкцией остряков и значениями углов между пересекающимися в крестовинах рельсовыми нитями. Остряки могут быть прямолинейными и криволинейными. Последние образуют меньший угол с рамным рельсом, что облегчает вписывание подвижного состава в переводную кривую.

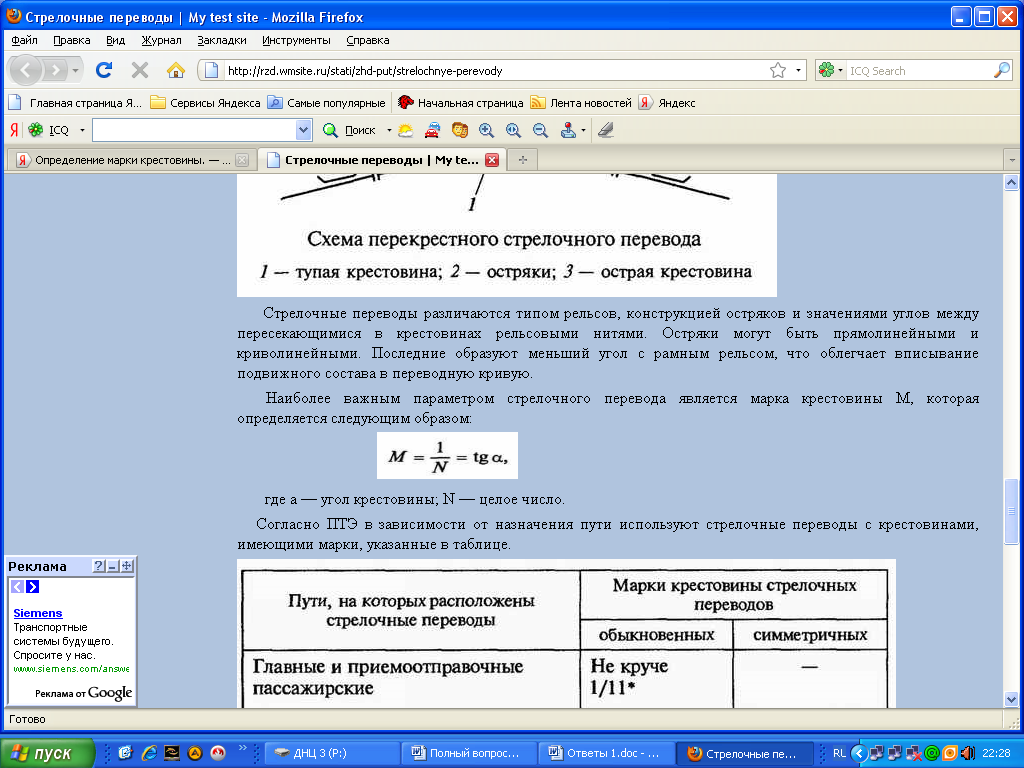

     Наиболее важным параметром стрелочного перевода является марка крестовины М, которая определяется следующим образом:

       где а — угол крестовины; N — целое число.

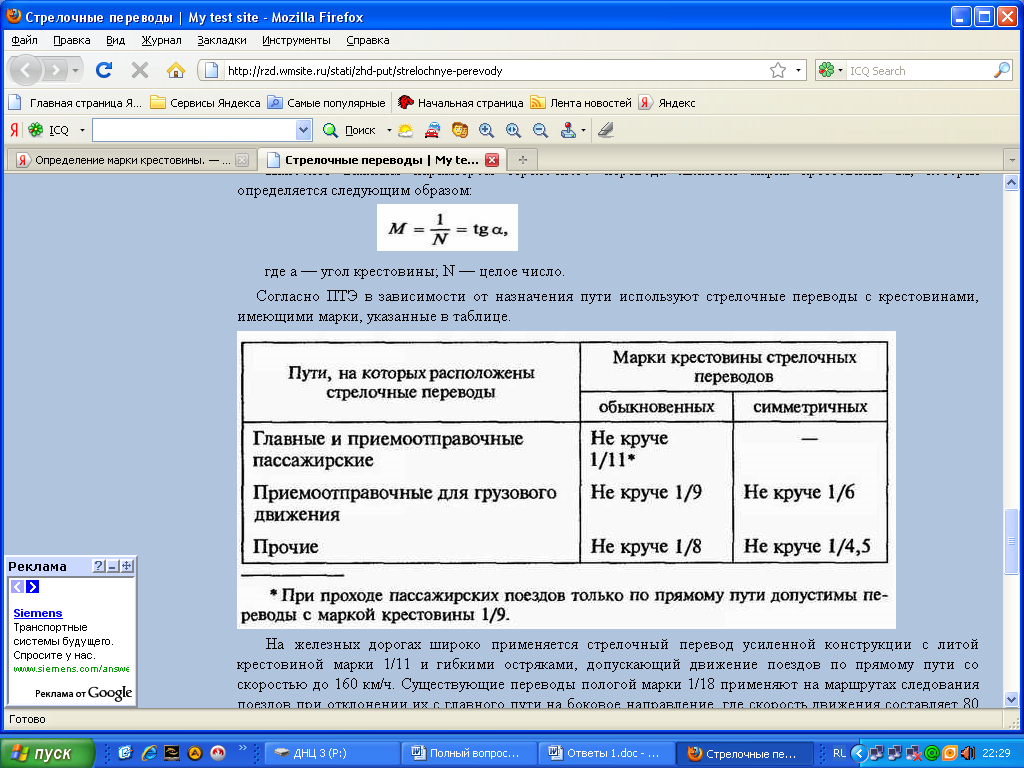

    Согласно ПТЭ в зависимости от назначения пути используют стрелочные переводы с крестовинами, имеющими марки, указанные в таблице.

На железных дорогах широко применяется стрелочный перевод усиленной конструкции с литой крестовиной марки 1/11 и гибкими остряками, допускающий движение поездов по прямому пути со скоростью до 160 км/ч. Существующие переводы пологой марки 1/18 применяют на маршрутах следования поездов при отклонении их с главного пути на боковое направление, где скорость движения составляет 80 км/ч.

На линии Москва—Санкт-Петербург используют стрелочные переводы с крестовиной марки 1/11, предназначенные для движения пассажирских поездов по прямому пути со скоростью 200 км/ч. Конструктивной особенностью этого перевода является наличие крестовины, имеющей гибкий подвижной сердечник. В рабочих положениях такой сердечник плотно прилегает к соответствующей боковой грани усовика крестовины, благодаря чему образуется непрерывная поверхность катания для колес подвижного состава.
