Журнал – отчет

По дисциплине

Электротехника и электроника

Студента группы______

____________________________

^{(Фамилия, Имя, Отчество)}

Преподаватель: Гогонина Марина Владимировна

Лабораторная работа №1

Основные правила техники безопасности. Сборка схем и изучение приборов, применяемых в лаборатории

Цель работы: сборка схем и определение значений измеряемых величин по шкалам приборов.

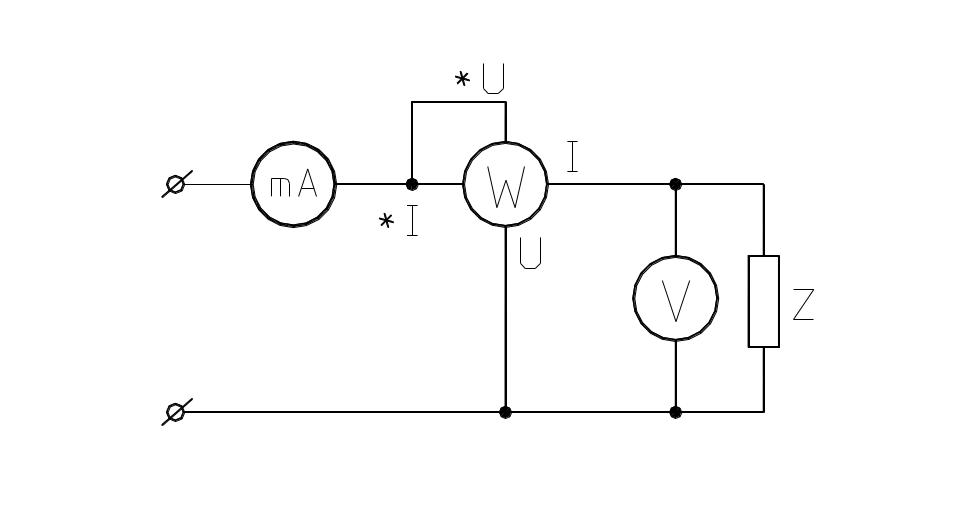

Рис.1 - Схема для сборки электрической цепи

Таблица

№	Наименование прибора	Обозначение на схемах	Предел измерения	Заданное число делений	Значение измеряемой величины
1	Амперметр
2	Вольтметр
3	Ваттметр
4	Омметр
5	Мост ММВ
6	Мегаомметр

Выводы:

Лабораторная работа №2

Изучение соединений резисторов и проверка законов Ома и Кирхгофа

Цель работы: проверить опытным путем законы Ома и Кирхгофа при различных соединениях резисторов.

1. П оследовательное соединение резисторов

Рис.1 - Последовательное соединение резисторов

Таблица 1

№	Измерить				Вычислить
	I, А	U0, В	U2, В	U3, В	R2, Ом	R3, Ом	Rэ, Ом	Р0, Вт	Р2, Вт	Р3, Вт
1
2

2. Параллельное соединение резисторов

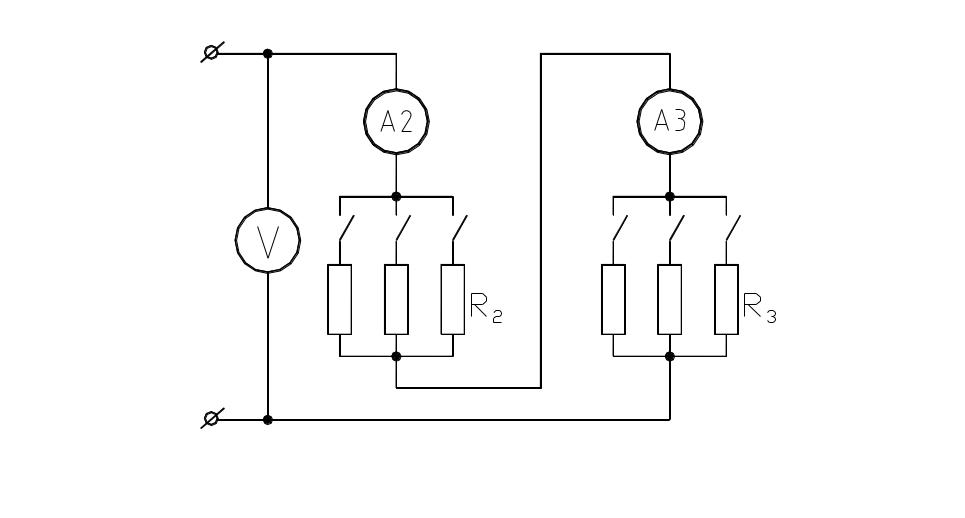

Рис.2 - Параллельное соединение резисторов

Таблица 2

№	Измерить				Вычислить
	I, А	I2, A	I3, A	U, В	R2, Ом	R3, Ом	Rэ, Ом	Р0, Вт	Р2, Вт	Р3, Вт
1
2

Выводы:

Лабораторная работа №3

Изучение магнитных цепей. Влияние воздушного зазора и магнитного шунта на магнитное сопротивление цепи

Цель работы: изучить влияние воздушного зазора и магнитного шунта на магнитное сопротивление цепи.

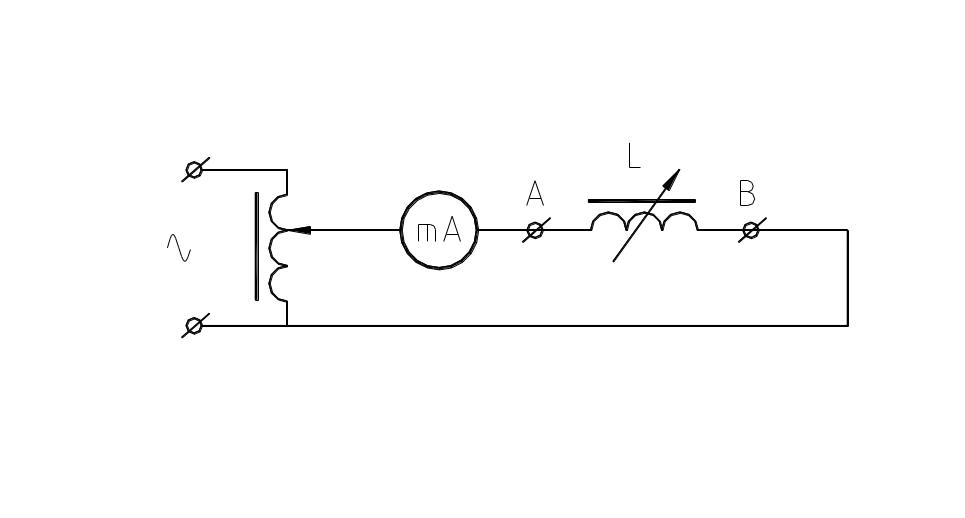

Рис.1- Схема для исследования магнитной цепи

Параметры магнитной цепи: L = м, S = м², N = 1580 витков

Таблица

№	Измерить		Вычислить
	δ/2, м	I, A	H, A/м	B, Тл	μ	Rс, Ом	Rв, Ом	Rм, Ом
1
2
3
4
5

Формулы для расчетов: ; ; ; ; .

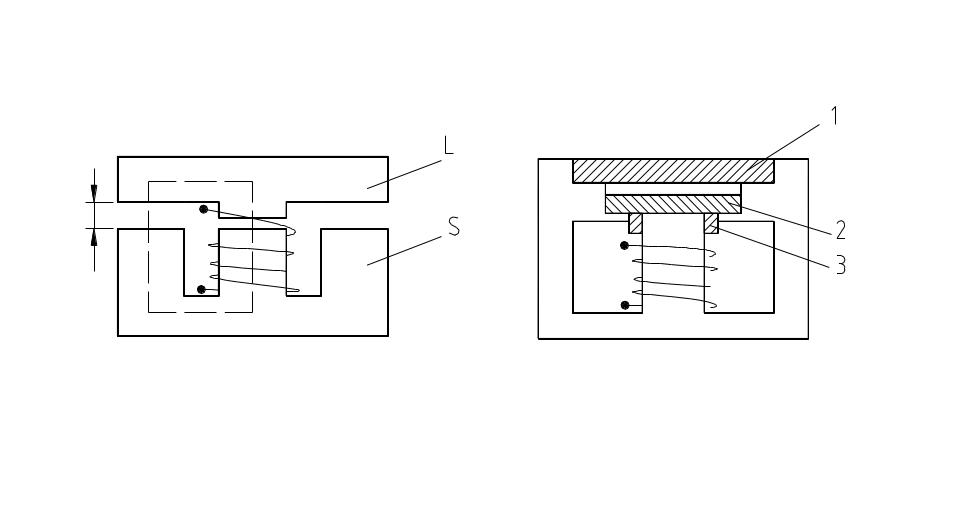

Рис.2 - Схемы магнитопроводов

Графики характеристик R_м= ƒ (δ), I= ƒ (δ).

Выводы:

Лабораторная работа №4
