Міністерство освіти і науки України

ВСП-Коломийський політехнічний коледж

Національного університету «Львівська політехніка»

Освітньо-кваліфікаційний рівень молодший спеціаліст

Галузь знань 0505 «Машинобудування та матеріалообробка»

Спеціальність 5.05050207 «Обслуговування та ремонт обладнання підприємств хімічної і нафтогазопереробної промисловості»

Навчальна дисципліна Технічна механіка

Екзаменаційний білет №1

ТЕОРЕТИЧНЕ ЗАВДАННЯ

1. Основні поняття статики.

2. Наведіть та зобразіть види навантажень, що можуть бути прикладені до балки на двох опорах.

3. Зобразіть шпонкове з’єднання. Наведіть основні переваги та недоліки.

ПРАКТИЧНЕ ЗАВДАННЯ

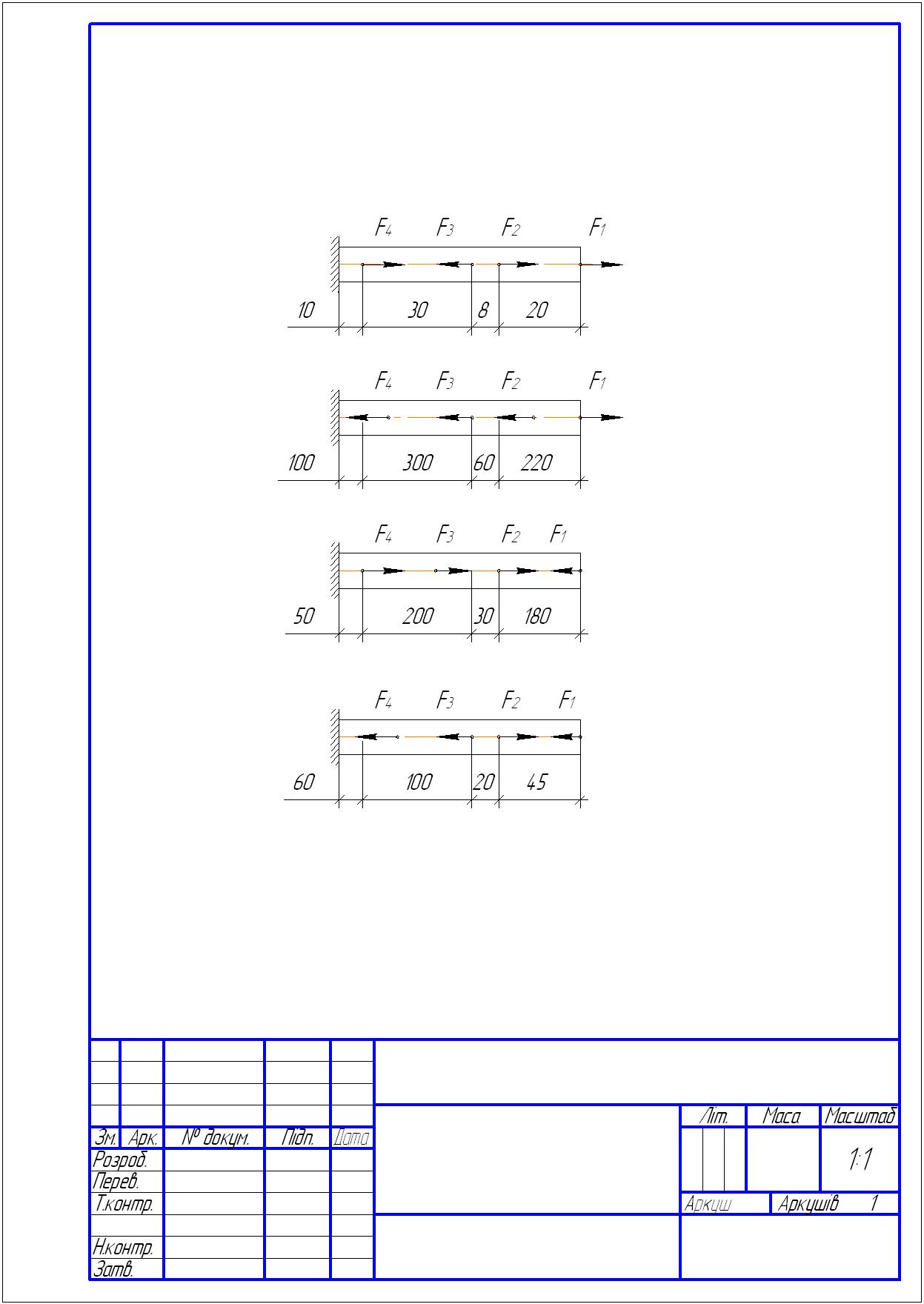

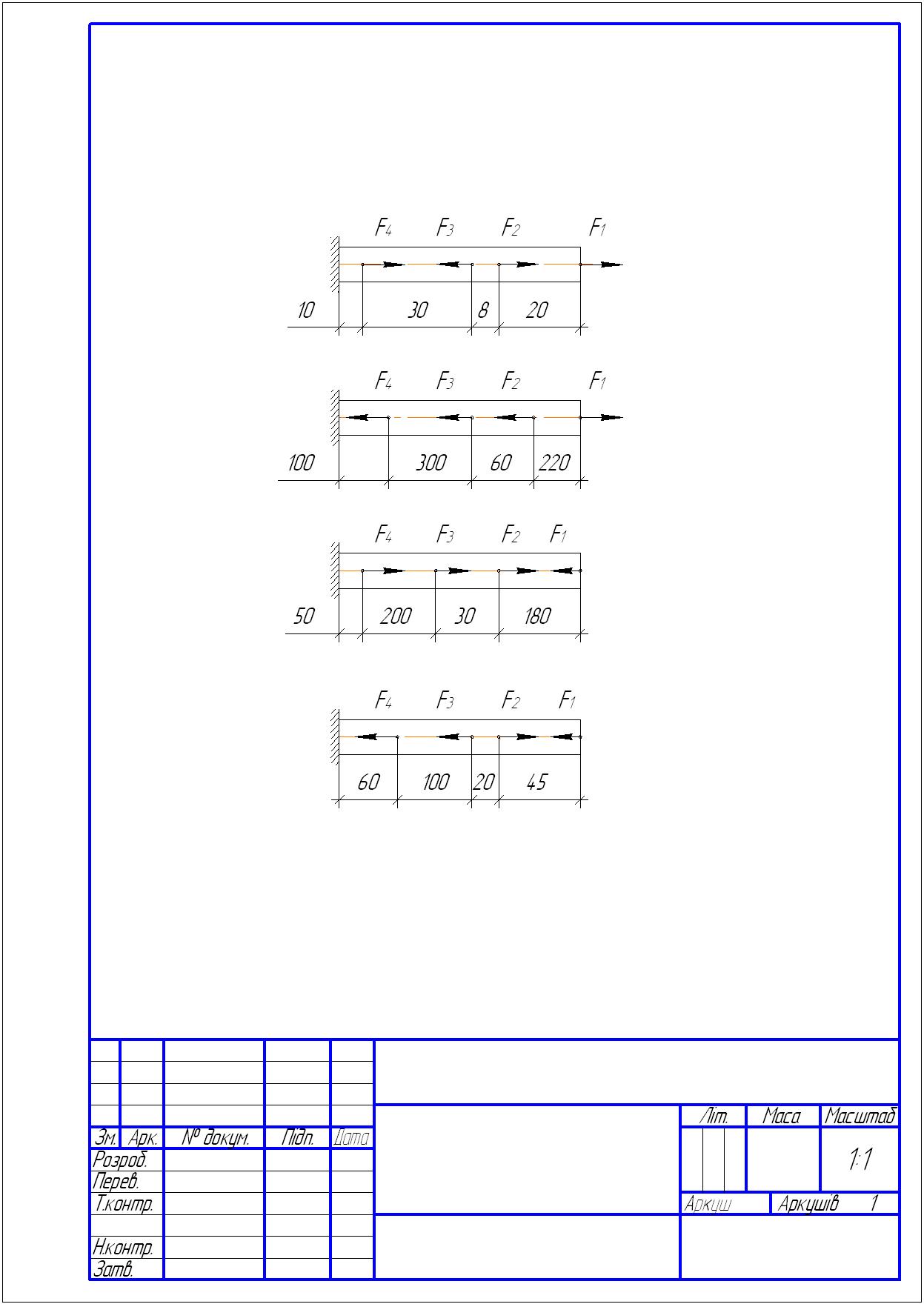

1. Відомо сили, що прикладені до бруса F₁=10кН, F₂=-40 кН, F₃=30 кН, F₄=50 кН. Площа поперечного перерізу А=200 мм², модуль пружності Е=2·10¹¹ Па. Побудувати епюру поздовжніх сил, нормальних напружень та визначити абсолютну сумарну деформацію стержня Δl на всіх ділянках.

2. Зобразити привід для стрічкового конвеєра, що складається із пасової передачі та двоступеневого циліндричного редуктора. Визначити сумарне передавальне число приводу, якщо передавальне число тихохідної передачі редуктора ­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­– 2,5, передавальне число швидкохідної передачі – 3,2. Також відомо, що діаметр ведучого шківа пасової передачі становить 260 мм, а діаметр веденого шківа – 750 мм.

Екзаменаційний білет №2 теоретичне завдання

1. Відомості про силу тертя. Тертя кочення та тертя ковзання.

2. Наведіть формулу для визначення нормальних напружень в поперечному перерізі при згині.

3. Наведіть та зобразіть види різьби за формою профілю.

Практичне завдання

1. Відомо сили, що прикладені до бруса F₁=30кН, F₂=20 кН, F₃=-50 кН, F₄=40 кН. Площа поперечного перерізу А=200 мм², модуль пружності Е=2·10¹¹ Па. Побудувати епюру поздовжніх сил (епюру N), епюру нормальних напружень (епюру σ) та визначити абсолютну сумарну деформацію стержня Δl на всіх ділянках.

2. Зобразити привід стрічкового конвеєра, що складається із пасової передачі та двоступеневого циліндричного редуктора. Визначити частоту обертання барабана стрічкового транспортера, якщо сумарне передавальне число приводу становить 132, а частота обертання вала електродвигуна становить 1450 об/хв.

Екзаменаційний білет №3 теоретичне завдання

1. Деформація розтягу та стиску. Визначення внутрішніх зусиль в брусі та побудова епюр.

2. Зобразіть на рисунку як розподіляються нормальні напруження в прямокутному перерізі при згині.

3. Наведіть призначення механічних передач?

Практичне завдання

1. Відомо сили, що прикладені до бруса F₁=-200 кН, F₂=350кН, F₃=-200 кН, F₄=100 кН. Площа поперечного перерізу А=200 мм², модуль пружності Е=2·10¹¹ Па. Побудувати епюру поздовжніх сил (епюру N) і нормальних напружень (епюру σ), а також визначити абсолютну сумарну деформацію стержня Δl на всіх ділянках.

2. Визначити сумарне передавальне число приводу, якщо передавальне число тихохідної передачі редуктора ­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­- 2,9, передавальне число швидкохідної передачі – 4,2, діаметр ведучої зірочки ланцюгової передачі - 450 мм, діаметр веденої зірочки шківа – 750 мм, діаметр ведучого шківа пасової передачі - 240 мм, діаметр веденого 820 мм.

Екзаменаційний білет №4 теоретичне завдання

1. Визначення нормальних напружень при деформації розтягу (стиску). Побудова епюр нормальних напружень.

2. За яких умов напруження розтягу та стиску в перерізі будуть однакові, а за яких різні? Обгрунтуйте. Наведіть приклади.

3. Наведіть основні переваги та недоліки пасової передачі.

Практичне завдання

1. Відомо сили, що прикладені до бруса F₁=20 кН, F₂=-50 кН, F₃=30 кН, F₄=-40 кН. Площа поперечного перерізу А=200 мм², модуль пружності Е=2·10¹¹ Па. Побудувати епюру поздовжніх сил, епюру нормальних напружень та визначити абсолютну деформацію стержня Δl

2. Зобразити привід стрічкового конвеєра, що складається із ланцюгової, пасової передач та двоступеневого циліндричного редуктора. Визначити частоту обертання барабана стрічкового транспортера, якщо сумарне передавальне число приводу становить 147, а частота обертання вала електродвигуна становить 3000 об/хв.

Екзаменаційний білет №5 теоретичне завдання

1. Абсолютна деформація бруса. Відносна поздовжня та відносна поперечна деформація бруса при розтягу (стиску).

2. Наведіть умову міцності при згині для несиметричного перерізу.

3. Нарисуйте профіль, а також вид збоку багатошківної передачі із натяжним роликом з поліклиновим пасом. Наведіть основне призначення цієї передачі.
