2 .3. Мини-экскаваторы

Этот относительно молодой класс ма­шин появился на стройплощадках Рос­сии совсем недавно, но уже успел завоевать популярность у отечественных подрядчиков.

В мини-экскаваторе удачно сочетаются:

• хорошие маневренность и проходимость;

• невысокое давление на грунт;

• значительные глубина ко­пания и высота выгрузки;

• малое время рабо­чего цикла;

• небольшие размеры и масса, превращающие его перевозку в зауряд­ную транспортную операцию, не требующую большегрузных трейлеров и согласований с ГИБДД.

Крупнейшие производители строи­тельного оборудования, такие как Case, Gehl, JCB, Komatsu, Kubota, Taceuchi, Melroe, Volvo, вклю­чили эти машины в номенклатуру своей про­дукции и активно их совершенствуют.

Отличительными особенностями современ­ных машин этого класса являются:

• классическая «экскаваторная» компоновка,

• полное функцио­нальное подобие полноразмерным экскавато­рам,

• гусеничное (реже пневмоколесное) ходо­вое оборудование,

• рабочее оборудование «об­ратная лопата»,

• поворот стрелы относительно поворотной платформы в горизонтальной пло­скости.

Общими для мини-экскаваторов практически любых моделей стали:

• джойстиковое управление всеми рабочими операциями,

• автоподстраивание гидросистемы под рабочие на­грузки,

• усиленная звукоизоляция кабины и мо­торного отсека,

• увеличенная площадь остекле­ния кабины,

• дополнительный гидроконтур по­вышенного расхода с быстроразъемными муф­тами,

• бульдозерный отвал для расчистки пло­щадки и повышения устойчивости, сменные ковши, гидромолоты, буровые штанги.

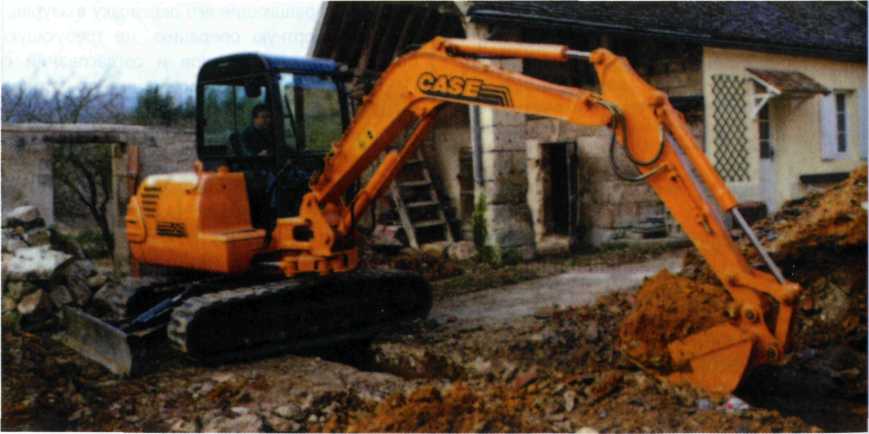

Мини-экскаваторы Case

Модель	Масса, кг	Мощность, кВт	Поворот стрелы, град.	Высота выгрузки, мм	Глубина копания, мм	Сила копания, кН	Радиус вращения, мм	Габарит­ная высо­та, мм
15	1 500	13,5	85/45	2 550	2 360	10,9	950	2 280
16	1605	13,5	85/85	2 550	2 360	10,9	950	2 280
23	2 360	11,8	90/85	3 160	2 520	16,0	1 350	2 430
28	2 890	17,8	90/85	3 400	2 820	17,85	1410	2 460
31	3 170	22,3	90/85	3 680	3 100	20,9	1 370	2 470
35	3 400	24,0	90/85	3 880	3 350	23,55	1430	2 470
50	4 670	30.6	90/85	4 660	3 800	31,6	1470	2 590

В то же время каждый изготовитель, стре­мясь сделать свою продукцию более привлека­тельной, постоянно совершенствует конструк­цию машин за счет улучшения технических ха­рактеристик и дизайна, расширения номенкла­туры сменных рабочих органов, повышения уровня комфорта и безопасности, а также облегчения условий труда оператора. И судя по вниманию, уделяемому этим факторам, изго­товители твердо уверены, что именно они име­ют решающее значение для повышения эффек­тивности машины в целом.

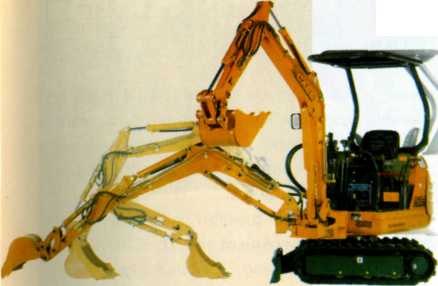

Так, фирма Case относит к достоинствам своих машин увеличенный на 70 — 80% угол поворота стрелы вправо, использование гусе­ничного хода с изменяемой колеей, наличие двух транспортных скоростей и двух скоростей вращения поворотной платформы, автономное устройство контроля прямолинейности движе­ния машины, уменьшенный радиус вращения поворотной платформы, защищенность гидро­цилиндра стрелы от повреждений при работе.

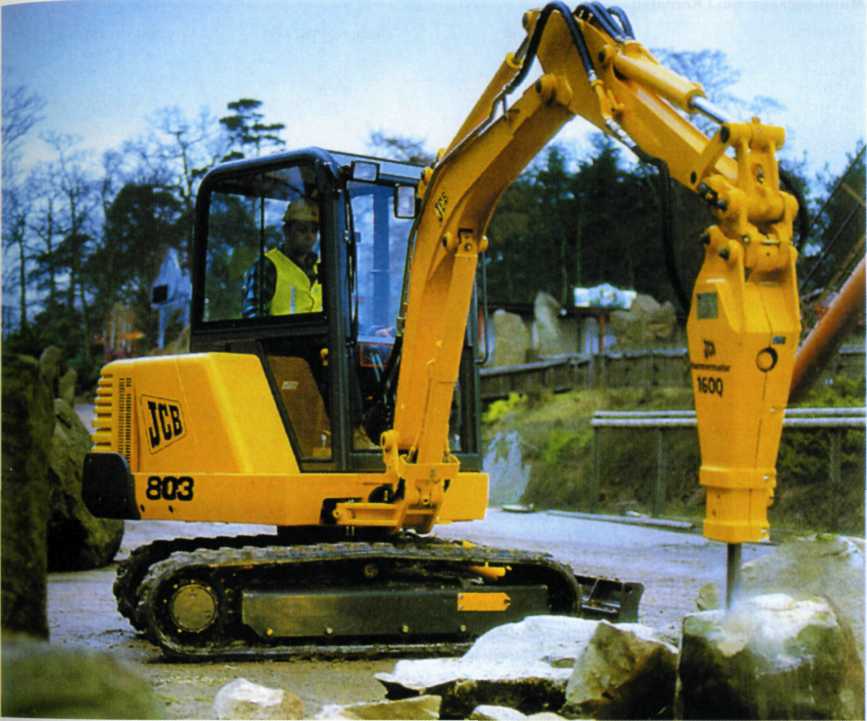

Фирма JCB улучшила такие технические ха­рактеристики своих мини-экскаваторов, как высота выгрузки, вылет, высота копания по верти­кали, угол поворота ковша, скорость вращения и вращающий момент поворотной платформы, на которой установлены бесшумные и срабаты­вающие без рывков тормоза. Система очистки предохраняет рабочую жидкость в гидросистеме от загрязнения, а патрубки тестирования гидро­системы расположены более доступно. Радиатор охлаждения лучше защищен от вибраций и по­вреждения посторонними предметами и более эффективен. Шланги цилиндра поворота ковша пропущены внутри рукояти, что снизило риск их повреждения. Система предпускового подогре­ва снижает время подготовки к работе на 75%. Улучшен обзор рабочей зоны за счет остекления части крыши и правой нижней стенки кабины, установлена новая, более информативная и удобная инструментальная панель.

Мини-экскаваторы jcb

Модель	Масса, кг	Мощность, кВт	Поворот стрелы, град.	Высота выгрузки, мм	Глубина копания, мм	Сила копания, кг	Радиус вращения, мм	Габаритная высота, мм
801.4	1 485	12,2	90/50	2 350	2 120	1 110	1485	2 190
801.5	1 530	14,0	90/50	3 250	2 120	1 290	1 485	3 215
801.6	1 610	14,0	90/50	2 477	2 230	1 320	1 606	2 190
802	2 350	17,2	90/50	2 683	2 393	1 730	2 016	2 410
802.7	2 710	20,9	90/50	-	2 800	2 200	1 606	2 391
803	2 955	23,1	90/50	3 205	2 807	1 936	2 069	2 400
804	3 533	23,1	90/50	3 300	3 300	2 740	2 069	2 400

Мини-экскаваторы Komatsu

Модель	Масса, кг	Мощность, кВт	Глубина копания, мм
РС 0З-2	815	5,5	1 550
РС 05-7	1 560	10,3	2 200
РС 07-2	1 560	11,3	2 340
PC 10-7	2 680	17,8	2 650
РС 20-7	3 000	19,2	2 950
РС З0-7	3 700	19,7	3 535
РС 45-1	4 820	25,3	3 960

Фирма Komatsu разработала новую интег­ральную систему управления рабочими опера­циями, которая позволяет регулировать ско­рость срабатывания гидроцилиндров незави­симо от нагрузки и облегчает управление сов­местной работой гидроцилиндров стрелы, ру­кояти и ковша. Замена стальных гусениц рези­новыми и наоборот не требует замены катков. Фирма Melroe (торговая марка Bobcat) — один из наиболее известных в России произво­дителей компактного строительного оборудо­вания, предлагает машины с улучшенной звуко- и виброизоляцией моторного отсека и ка­бины, оборудованной конструкцией ROPS. Оператор может управлять ходовым оборудо­ванием и рычагами, и педалями, что значи­тельно упрощает работу при погрузке машин на транспортные средства и разгрузке с них. Машины отличаются прочной конструкцией, в частности, литой рамой поворотной платформы. Для доступа ко всем точкам обслуживания достаточно поднять капот моторного отсека.

К достоинствам машин Fiat-Hitachi можно отнести удобную кабину с электронным дисплеем, автоматически срабатывающие тормоза поворотной платформы, надежно фиксирующие ее при работе и транспортных операциях, рычаг безопасности, блокирующий системы управления и включающий тормоза при выходе оператора из кабины, повышенную звукоизоляцию моторного отсека и кабины, самосмазывающиеся шарниры стрелы, рукояти ковша, увеличившие межсервисный интервал до 500 моточасов (для ковша 50 моточасов), уменьшенный радиус поворота платформы.
