Синхронная цифровая иерархия сци введение
СИНХРОННАЯ ЦИФРОВАЯ ИЕРАРХИЯ СЦИ (SDH) предназначена для создания на сети связи универсальной транспортной системы, охватывающей все участки сети и выполняющей функции передачи информации, контроля и управления. В сети СЦИ могут быть переданы сигналы плезиохронной цифровой иерархии (ПЦИ - PDH) - речь, данные, факсимильные сигналы, видеосигналы, а также сигналы всех существующих и перспективных служб и сетей: мультимедиа информации (аудио, видео, данные), широкополосной цифровой сети интегрального обслуживания (Ш-ЦСИО или B-ISDN), метод ATM - использующей асинхронный (не октетный) режим переноса информации и пр.
Послойное строение сети
Сеть СЦИ имеет послойное строение и состоит из трех слоев - слоя каналов, слоя трактов и слоя среды передачи. Каждый слой обслуживает вышестоящий слой и имеет фиксированные точки доступа. Слои имеют собственные средства контроля и управления, что упрощает операции по ликвидации последствий отказов и уменьшает их влияние на вышележащие слои. Каждый слой может создаваться, модернизироваться и развиваться самостоятельно.

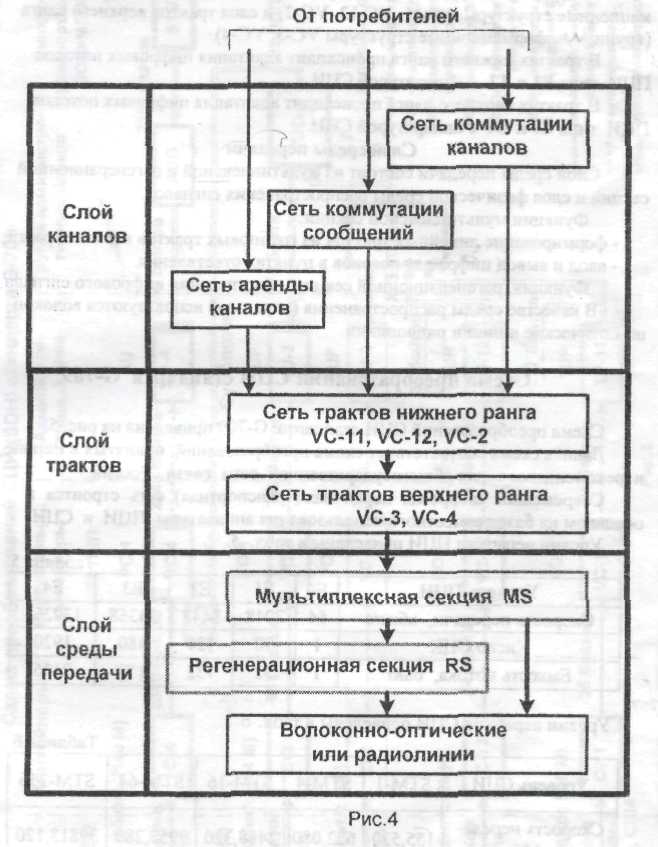

Послойное строение сети СЦИ приведено на рис.4.
Послойное строение сети
Слой каналов
Слой каналов формируется из следующих сетей:
сетей коммутации каналов;
сетей коммутации пакетов (в основном передача методом ATM);
сетей аренды каналов.
Слой каналов непосредственно обслуживает потребителей, терминалы (оконечные устройства) которых, подключаются к узлам (оконечным станциям) СЦИ с помощью соединительных линий (интерфейсов). Например: сеть каналов состоит из АТС, подключенных к аппаратуре аналого-цифрового преобразования, а далее цифровой поток вводится в слой каналов СЦИ
Информация потребителя вводится (и выводится) в слой каналов через точки доступа, далее адаптируется к функциям передачи слоя каналов.
Слой трактов
Слой трактов состоит из слоя трактов нижнего ранга (мелкие информационные структуры VC-11, VC-12, VC-2) и слоя трактов верхнего ранга (крупные информационные структуры VC-3, VC-4). VC – виртуальный контейнер.
В трактах нижнего ранга происходит адаптация цифровых потоков ПЦИ типа ЕI и Т1 с аппаратурой СЦИ. Е – европейский стандарт, Т - не европейский стандарт.
В трактах верхнего ранга происходит адаптация цифровых потоков ПЦИ типа ЕЗ и Е4 с аппаратурой СЦИ.
Слой среды передачи
Слой среды передачи состоит из мультиплексной и регенерационной секций и слоя физической среды распространения сигналов.
Функции мультиплексной секции:
формирование линейных трактов из групповых трактов верхнего ранга;
ввод и вывод цифровых потоков в пунктах ответвления.
Функция регенерационной секции - регенерация цифрового сигнала.
В качестве среды распространения (передачи) используются волоконно-оптические линии и радиолинии.

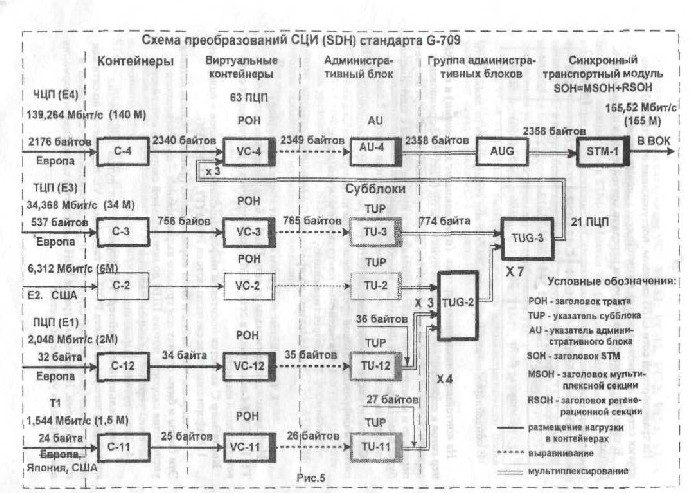

Схема преобразований СЦИ стандарта G-709
Схема преобразований СЦИ стандарта G-709 приведена на рис. 5.
Данная схема соответствует схеме преобразований, принятых в Европе, и рекомендована для общегосударственной сети связи России.
Современная цифровая первичная (транспортная) сеть строится в основном на базе совместного использования аппаратуры ПЦИ и СЦИ.

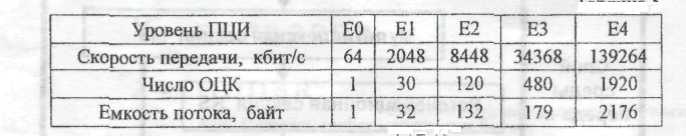

Уровни иерархии ПЦИ приведены в табл. 5.
Уровни иерархии СЦИ приведены в табл. 6.
На
транспортной сети СЦИ сигналы, поступающие
от сети ПЦИ (или других сетей),
«упаковываются» в контейнеры типовых
размеров.

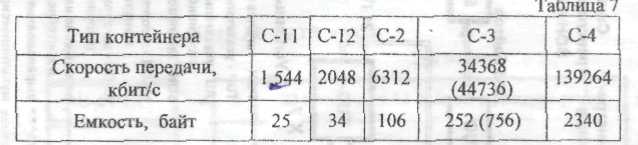

В табл. 7 приведены скорости передачи контейнеров и их емкость в байтах.
В контейнерах можно передавать любой вид информации от любой сети.
На контейнер «наклеивают» ярлык (присваивают заголовок) и контейнер готов к перемещению в нужный пункт, где он будет расформирован и передан потребителю. Между моментом формирования контейнера в пункте передачи и моментом его расформирования в пункте приема с контейнером будет произведено еще несколько преобразований.
