6.3.4 Гидроаккумуляторы
Аккумулятор – это емкость, предназначенная для аккумулирования энергии масла, находящегося под давлением.
Аккумулирование энергии давления, соединенное с аккумулированием объема жидкости, может осуществляться как с весовой, пружинной так и с газовой нагрузкой. На практике большие значения получили последние.
Гидропневматические аккумуляторы подразделяются на аккумуляторы без разделительного звена (грузовые рис. 6.19, а) и с разделительным звеном (рис. 6.19, б-д). Гидроаккумуляторы с разделительным звеном подразделяются на: пружинные (рис. 6.19, б), поршневые (рис. 6.19, в), мембранные (рис. 6.19, г), баллонные (рис. 6.19, д).
Принцип действия таких аккумуляторов заключается в том, что сжимаемость газа используется для аккумулирования рабочей жидкости.
В грузовых аккумуляторах аккумулирование и возврат энергии происходят за счет изменения потенциальной энергии груза, в пружинных – за счет деформации пружины, в пневмогидравлических – вследствие сжатия и расширения газа, причем масло может находиться в непосредственном контакте с газом или отделяться от него в поршневом, мембранном или баллонном гидропневмоаккумуляторах.

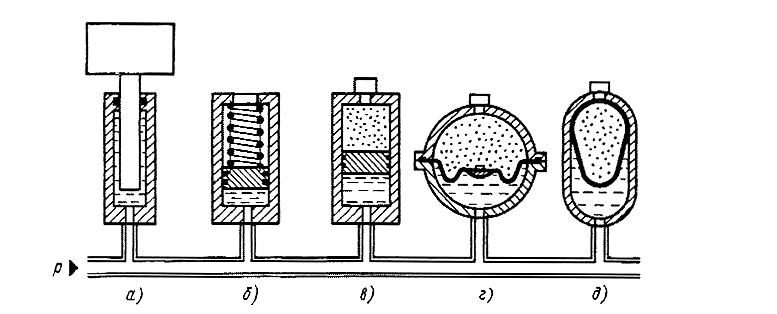

Рисунок 6.19 – Схемы гидроаккумуляторов: а) грузовой; б) пружинный; в) поршневой; г) мембранный; д) баллонный.
Баллонные и мембранные аккумуляторы менее инерционны и имеют меньшие размеры и массу по сравнению с поршневыми; их недостаток – ограниченный ресурс резинового разделителя сред.
При помощи гидроаккумуляторов решаются следующие задачи:
аккумулирование (накопление) энергия с последующим ее использованием: для экономии приводной мощности; для аварийного управления; для компенсации утечек; как источник гидравлической энергии (торпеды, снаряды и т.д.).
гашение гидроударов.
демпфер пульсаций давления.
компенсация изменения объема рабочей жидкости при изменении температуры.
При этом в гидроприводе достигаются следующие преимущества: повышение производительности и общего КПД; увеличение срока службы; улучшение работы; повышение безопасности и снижение эксплуатационных затрат.
Но при этом надо учитывать, что сам гидроаккумулятор является источником опасности.
