1 Питання
САПР-системи автоматизованого проектування,(автоматизованого , тобто без участі людини)
Вступ Актуальністьпроблеми автоматизації проектування.
Сучасний розвиток технічних процесів обумовлює виконання проектних робіт, значно більшого об’єкту ніж було раніше , при цьому складність і важливість функції при проектуванні підвищується а терміни на проектування зменшуються. Вирішити цю проблему збільшення кількості проектувальників неє активним, оскільки при цьому збільшується вартість проектування а такожнезавжди є можливим паралельне виконання цих робіт.Вирішенням цієї проблеми є використання автоматизованого проектування.
Основні аспекти автоматизованого проектування:
Автоматизація проектування трудомістких рутинних робіт, які не потребують творчого підходу для їх виконання.(Оформлення конструкторської документації,проектування типових вузлів
ітд).Формальний характер цих робіт є рутинним проте не настільки легко він реалізується (економічна доцільність).
При заміні дорогого і довготривалого відпрацювання об’єкту на макетах і дослідних зразках на математичній моделі при цьому більшість безперспективних варіантів відкидаються, шо значно здешевлює кінцевий виріб.
При проектуванні надскладних об’єктів які людина неможе ефективно проектувати самостійно, допоміжне використання при проектуванні у вигляді інтерактивних баз даних(відомості про ГОСТ сортаметри матеріалів ітд).
2-питання
Основне поняття про проектування. Автоматизоване та неавтоматизоване проектування.
За ГОСТ проектування –процес складання опису необхідного для створення, ще неіснуючого об’єкту, який здійснюється перетворенням первинного опису(технічного завдання) оптимізацію заданих характеристик об’єкту і алгоритму його функціювання, усунення некогерентності первинного опису і послідовним представленням опису об’єкту, що деталізується на різних мовах для різних етапів проектування.
Кінцевим результатом є повний комплект документації яка необхідна для виготовлення та експлуатації,ця документація являє собою кінцевий опис.
Перетворення первинного опису в кінцевий створює проміжкові описи ,які є предметом розгляду з метою визначення закінчення проектування, або шляхів його продовження.
Такі описи (проміжкові) називають-проектним рішенням.
Проектування при якому всі або частина проектних рішень отримується шляхом взаємодії людини та ЕОМ називають-автоматизованим.
Без участі машини неавтоматизоване або ручне.
Можливість проектування складних об’єктів обумовлена використанням ряду принципів:
Декомпозиція та ієрархічність
Багатоетапність та інерційність(наближення)
Типізація і уніфікація проектних рішень
Типові деталі(ті які постійно розробляють)
Уніфіковані(коли робилися часто,вироби стандарти)
3-питання

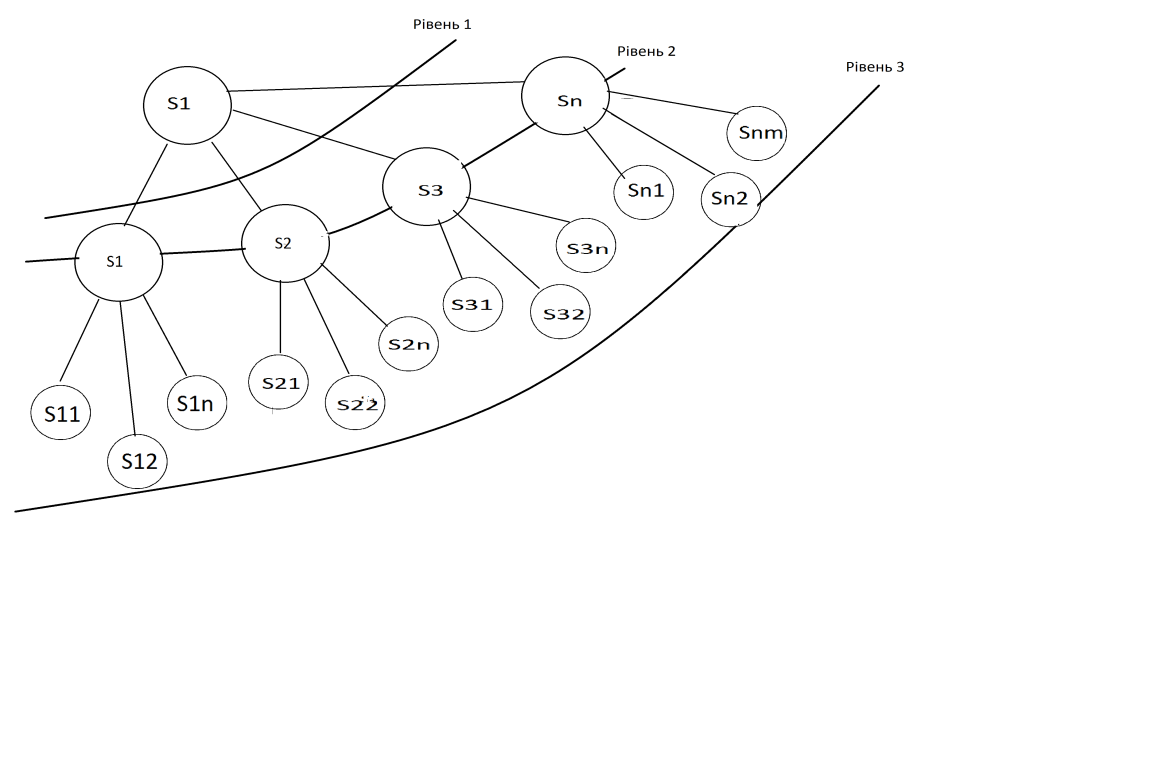

Рис 1.1
Ієрархічні рівні описів проектованих об’єктів
Описи технічних об’єктів повинні бути за складністю узгоджені з можливостями сприйняття людиною і можливостями оперування описами в процесі проектування.
Для нескладних об’єктів , з цим труднощі не виникають проте для складних об’єктів необхідно ділити об’єкт на складні частини ( вузли, блоки) з можливостями поелементного проектування. Розділення описів за степіню деталізації властивості і характеристик об’єкта, лежить в основі блочно ієрархічного підходу до проектування і приводить до появи ієрархічних рівнів(рівнів абстрагування ).Це дозволяє розділити роботи по проектуванню складних об’єктів між розділами проектних організацій,що сприяє підвищенню ефективності проектування. На рисунку 1.1 представлені ієрархічні рівні ,які складоються із понять елементі та систем. Так на рис 1.1 на рівні 1 ,об’єкт являє собою систему S, яка складається із елементів S1,S2, ітд.Всвою чергу елементи S1,S2 теж є системою для більш низьких ієрархічних рівнів(3 рівень), які всвою чергу також складують з елементів. Подібно поділу до тих пір поки неотримано подібні елементи(базові елементи).Таким чином принцип ієрархічності означає поділ (структурування) представлень об’єктів проектування за степіню їх деталізації описів.Апринцип блочності ( декомпозиції) означає розбиття представлень кожного ієрархічного рівня на окремі блоки(вузли).(Прикладом може бути газоаналізатор).
