§ 110. Элементы геодезических разбивочных работ

Геодезические разбивочные работы состоят из построения на мест­ности проектных углов, расстояний, точек с проектными отметками, линий и плоскостей с проектными уклонами.

Построение проектного угла. Построение на местности горизонталь­ных углов заданной величины может быть выполнено теодолитом двумя способами: 1) с точностью, равной точности теодолита; 2) с точностью, превышающей точность теодолита (способ повышенной точности).

1. й способ (рис. 138, а). Проект- ^ ный угол р дважды откладывают от

исходного направления с помощью теодолита при КЛ и КП, отмечая на местности точки С₁ и С₂. Вследствие приборных погрешностей эти точки обычно не совпадают. Разделив рас­стояние С_ГС₂ пополам, закрепляют на местности точку С. Отложенный угол АВС = Р будет отличаться от проектного его значения не более чем на величину точности теодолита.

2. й способ (рис. 138, б). С помо­щью теодолита откладывают на мест­ности при одном положении трубы значение угла и закрепляют полу­ченное направление точкой С₀. Затем 2 — 3 полными приемами или повторениями измеряют угол ВАС₀ и получают его значение Р_иш с повышенной точностью.

Зная величину проектного угла Р_пр, находят разность

АВ = В - В .

г г_Пр гцзм

а

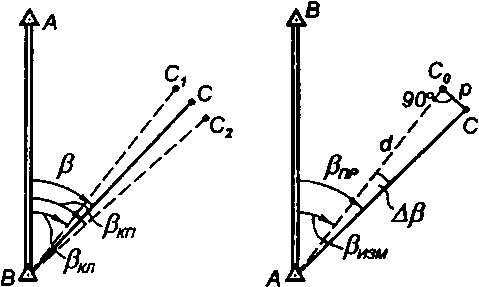

Рис. 138. Схемы построения проектного угла

Глава 20

ГЕОДЕЗИЧЕСКИЕ РАЗБИВОЧНЫЕ РАБОТЫ

Измерив расстояние АС₀ = с?, вычисляют линейное смещение

304

-А.

Р = -

(182)

Г1А1А 21. ГСЦЕИЧЕСИЕ МЗИ1ИМ РАЙТЫ

Величину р откладывают по перпендикуляру к линии АС₀ и закреп­ляют точку С. Полученный угол ВАС для контроля измеряют тем же числом приемов, что и угол ВАС₀.

Построение линии проектной длины. Для построения на местно­сти проектной линии от исходной точки в заданном направлении сле­дует отложить расстояние Д горизонтальное проложение (1 которого равно проектному. Поэтому в проектное расстояние вводят поправки за наклон местности, температуру измерений и компарирование, т. е.

Э = 4 + Ь_и + \ + А_к = й₀ + А, + А«

где И₀ — наклонная длина проектной линии.

Поправка за наклон линии всегда вводится со знаком «плюс». Если на плане по горизонталям либо нивелированием на местности опреде­лено превышение концов линии Л, то поправка за наклон определится по формуле

Поправка за температуру

А, = сЮ₀ (I - у,

где а — коэффициент линейного расширения материала мерного при­бора (для стали а = 0,000012); I, 1₀ — соответственно температура мер­ного прибора при измерениях и при компарировании. Поправка за компарирование

где / — длина мерного прибора; А/_к — поправка за компарирование на длину мерного прибора.

Следует помнить, что при откладывании проектной длины на мест­ности все поправки имеют знаки, обратные знакам поправок при изме­рениях длин.

Для разбивки линий с точностью 1:2000— 1:3000 применяют стальные мерные ленты, 1:3000— 1:10 000 — шкаловые ленты и рулетки, 1:10 000 — 1:50 000 — инварные ленты и проволоки или светодальномеры.

Вынесение на местность точки с проектной отметкой. Эта задача является наиболее распространенной при высотных разбивках и осу­ществляется с помощью нивелира и рейки.

Пусть в точке В местности (рис. 139) требуется забить колышек та­ким образом, чтобы его торец был на проектной отметке Н_пр. Нивелир устанавливают посредине между репером К_р и точкой В. По рейке, уста­новленной на репере, берут отсчет а и вычисляют горизонт прибора.

ГП = Н_Яс + а.

Затем вычисляют искомый отсчет Ь по рейке, установленной в точке В:

Ь = ГП - Н .

пр

20 Геодезия

РАЗИН IV. СВЕЦШЬИЫЕ ГЕОДЕЗИЧЕСКИЕ РШ1Ы

Тогда, наблюдая в нивелир за рей­кой в точке В, забивают колышек до тех пор, пока отсчет по рейке не ста­нет равным искомому отсчету Ь.

Для контроля правильности выне­сения проектной отметки измерения повторяют. При этом точность ниве­лирования должна соответствовать точности выполняемых разбивок.

Построение линии с проектным уклоном. Решение данной задачи может быть выполнено с помощью нивелира или теодолита. Пусть из точки А в направлении АВ требуется разбить линию дли­ной й с заданным уклоном / (рис. 140, а).

Отложив на местности проектное расстояние й, отмечают колыш­ком точку В и вычисляют ее проектную отметку.

^НВ = »А + 'яр*

Между точками А и В устанавливают нивелир и, взяв отсчет по рейке на точке А, находят горизонт прибора.

ГП= Я_А + а.

Затем вычисляют отсчет по рейке, который должен соответствовать проектному положению торца колышка в точке В:

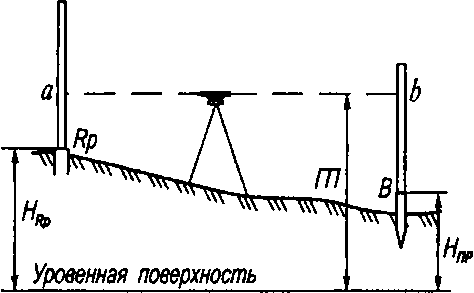

Рис. 139. Схема выноса точки с проектной отметкой

Ь = ГП-Н_в = Н_А+а-Н_в

и выносят отметку точки В. Линия, соединяющая торцы колышков в точках А и В, и будет линией с заданным уклоном.

а — с помощью нивелира; б — с помощью теодолита

При разбивке на местности линий со значительными уклонами г или углами наклона \_пр используют теодолит (рис. 140, б). Для этого в точке А устанавливают теодолит, измеряют его высоту ^ и отмечают ее на рейке. От точки А откладывают наклонное расстояние О = й/соз \_пр и отмечают полученную точку В колышком.

дщ 21 гецезнесие изиичые ниш

Заранее определив МО вертикального круга, вычисляют отсчет при КЛ (или КП), соответствующий проектному углу наклона У_пр, и уста­навливают этот отсчет на вертикальном круге теодолита. Затем на ко­лышек в точке В ставят рейку и колышек забивают до тех пор, пока отсчет по рейке не станет равным высоте теодолита

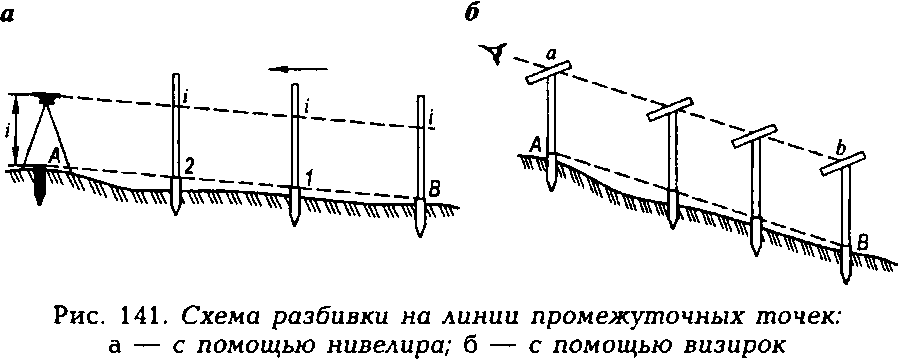

При больших длинах линий с заданным уклоном в створе линии разбивают ряд промежуточных точек. Для точного определения по вы­соте положения промежуточных точек используют нивелир (рис. 141, а).

Нивелир устанавливают в точке А так, чтобы один из подъемных винтов подставки был расположен по направлению АВ. Измеряют вы­соту прибора I и вращением подъемного винта устанавливают средний горизонтальный штрих сетки нитей на отсчет, равный /, по рейке в точке В. Последовательно перенося рейку в промежуточные точки 1 и 2, забивают в них колышки так, чтобы отсчеты по рейке в этих точках равнялись высоте прибора /.

При больших уклонах вместо нивелира в точке А устанавливают теодолит, трубе которого придают требуемый наклон.

При высотных разбивках для земляных работ детальное построение наклонной линии выполняют с помощью визирок, представляющих со­бой деревянные бруски с поперечной планкой; высота визирок должна быть одинаковой. Две постоянные визирки устанавливают в точках А и В (рис. 141, б); наблюдатель визирует глазом по верхним обрезам пла­нок этих визирок и получает визирный луч аЬ заданного уклона. Его помощник последовательно устанавливает третью, ходовую визирку на промежуточных точках и забивает в этих точках колья так, чтобы верх­ний обрез ходовой визирки совпадал с линией визирования.

При больших объемах работ по вертикальной планировке в настоя­щее время применяют прибор управления лучом (ПУЛ), в котором управ­ление⁴ землеройным механизмом осуществляется с помощью лазерной системы.
