В дальнейшем перенесение в натуру осевых точек может быть вы­полнено построением полярных углов Р_А, р_в с помощью теодолита и отложением полярных расстояний б?₇__л, й_п__в от исходных пунктов до искомых точек А и В.

§ 109. Строительная координатная сетка

Опорная геодезическая сеть для выполнения разбивочных работ и исполнительных съемок возводимых сооружений на площадках круп­ных предприятий часто создается в виде строительной координатной сетки. Она представляет собой сеть квадратов или прямоугольников со сторонами от 10 до 200 м, вершины которых служат опорными пунк­тами. Размеры сторон сетки зависят от характера рельефа местности, необходимой точности работ, назначения и размеров строящихся со­оружений. Пункты сетки закрепляют надежными центрами в местах, где может быть обеспечена их сохранность на весь период строитель­ства.

Проект строительной сетки составляют по генплану в условной систе­ме прямоугольных координат таким образом, чтобы стороны сетки были параллельны главным осям сооружений и располагались вблизи от их кон­туров. Пункты сетки следует размещать так, чтобы возводимое сооруже­ние не закрывало видимость между ними, а земляные работы не приво­дили к нарушению их положения. В заключение в масштабе генплана

составляют план строительной сетки, который является рабо­чим документом для перенесе­ния сетки на местность.

Расчет разбивочных данных и построение сетки на местно­сти выполняют в следующем порядке (рис. 137).

1. По координатам исходного пункта I и проектной точки А сетки вычисляют дирекционный угол расстояние и раз- бивочный угол Р₁.

2. На местности, отложив при точке / угол и расстояние

закрепляют временным знаком точку А.

3. По координатам точек А — и В вычисляют дирекционный У угол а_АВ, длину стороны д._АВ и

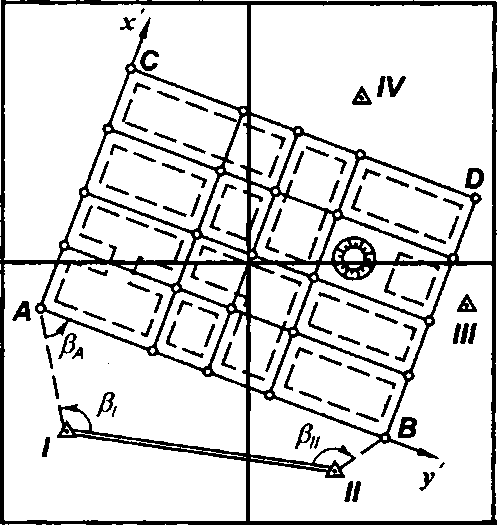

Рис. 137. Строительная координатная разбивочный угол /3_А. Отложив сетка при точке А угол р_А и расстоя-

ГШ* 18. ГЕЦЕЗИЕИИЕ РАБОТЫ ИЛ СТРОИТЕДЬИО! ПЛОЩАДКЕ НРЕДДРИЯН!

ние й_АВ, отмечают на местности точку В, положение которой контроли­руется измерениями от других твердых пунктов (например, пункта II).

4. Последовательно устанавливая теодолит в точках А и В, восстав­ляют перпендикуляры АС и Вй и определяют положение угловых точек С и О. По периметру АВйСА шкаловыми мерными приборами отклады­вают длины сторон квадратов (прямоугольников) и колышками отмеча­ют положение пунктов сетки по внешнему контуру.

5. Определяют положение заполняющих пунктов сетки способом створов с пунктов внешнего контура.

6. Прокладывают полигонометрические ходы 1-го разряда, связываю­щие точки сетки с пунктами геодезической основы. В результате вы­числений получают так называемые исполнительные координаты точек (х'_исп, у'_исп) в системе координат сетки.

7. Выполняют редуцирование пунктов строительной сетки, для чего вычисляют отклонения исполнительных координат точек от их проект­ных значений:

Д* = ^Хлр - Х'исп! ^АУ ⁼ Упр - Уисп' (181)

Эти разности представляют собой отрезки, параллельные осям х, у условной системы координат (сторонам строительной сетки). Знаки при Ах' и Ау определяют направления, по которым требуется отложить отрезки в натуре, чтобы получить точки с проектными координатами. В этих точках закладывают постоянные бетонированные центры и вы­полняют контрольные измерения.

Для контроля точности построения строительной сетки с помощью светодальномера выборочно измеряют несколько внешних сторон сет­ки, а на пунктах, выбираемых в шахматном порядке, теодолитом типа Т2 проверяют прямые углы. При этом отклонения в длинах сторон от проектных допускаются не более 1:10 ООО длины (не более 1 см на 100 м расстояния), а в прямых углах — до 10'.

Высотное обоснование строительной сетки создается прокладыва­нием по периметру сетки нивелирного хода III класса. Между реперами III класса прокладывают ходы нивелирования IV класса с целью опреде­ления отметок пунктов сетки внутри контура.

Строительная сетка как геодезическая основа для разбивки соору­жений по сравнению с другими методами имеет ряд преимуществ, к основным из которых относятся: простота и удобство вычислений при выполнении разбивочных работ и их контроля; обеспечение равномер­ной точности разбивок по всей территории стройплощадки; возмож­ность использования пунктов в качестве геодезического обоснования съемок в процессе строительства и эксплуатации, а также для наблюде­ний за деформациями сооружений.
