§ 107. Составление проекта вертикальной планировки строительной площадки

Преобразование естественного рельефа на территории стройплощад­ки в поверхность, удовлетворяющую техническим требованиям данно­го сооружения, называется вертикальной планировкой. Проект верти­кальной планировки является составной частью генплана строительства; в его разработке важное место занимают геодезические расчеты.

В зависимости от условий эксплуатации возводимых сооружений различают случаи вертикальной планировки под горизонтальную или наклонную площадку. Основой для составления проекта вертикальной планировки служат топографические планы местности в масштабах 1:1000— 1:500, полученные в результате нивелирования поверхности по квадратам (см. §100).

Вертикальная планировка под горизонтальную площадку. Данный случай вертикальной планировки обычно предусматривает соблюдение нулевого баланса земляных работ, т. е. равенство объемов грунта по выемке и насыпи. Для решения задачи используют фактические отмет­ки вершин квадратов (рис. 135, а).

Условие нулевого баланса земляных работ обеспечивается создани­ем горизонтальной площадки с проектной отметкой

_{н =} + +з2Я_/7/ +4 ₍₁₇₆

^ 4 _п

где — сумма фактических отметок, входящих в один квадрат (Н_}, ^Н5> ^Н16' ^Н2зУ'

ИЗЦЦ IV. ИЕЦМ1ЫЕ ГЕЦЕЗИЕСШ МИШ

а

6	7	8	9
11	12	13	14
16	17	18	19
		21	22

10 15 20 23

(Л

в

(		з2			\
					>
л	нм				"О
М				т 6 »

Рис. 135. Вертикальная планировка строительной площадки

^Ни^Нщ^Н^ — соответственно суммы отметок вершин, общих для

двух (Н? Н₃, Н₄, Н₁₀, ...), трех (Н₁₈) и четырех (Н₇, Н₈, Н_д, ...) квадратов; п — число квадратов.

Для облегчения расчетов вычисление проектной отметки удобно выполнять по формуле

_{н =н} , ЕА+22Х+ ₍₁₇₇₎

пр о

где Н₀ — округленное до метров значение минимальной отметки вер­шины квадрата;

Л, = Н₁ — Н₀ , Ь₂= Н₂ — Н₀, ..., Ь_п = Н_п - Н₀.

По проектной отметке Н_пр и значениям фактических отметок вер­шин рассчитывают рабочие отметки:

НГ^б = Н_пр-Н_{- ЫГ^б = Н_пр-Н₂; НГ = Н_пр-Н_п.

•0,81 -0,27 -0,18 +0,31 +0,63

Рабочие отметки с их знаками (Л⁺ — насыпка, Л~ — выемка грунта) выписывают на сторожках, забитых в вершинах квадратов.

ИШ 11ГЕЯДЕЗИЕС1ИЕ ИИТЫ ИД СТРВ1Ш1ЬНВЙ ИЛВЩЩЕ ПРЕДЯРМЯТММ

Вертикальная планировка под наклонную площадку. Проектирова­ние площадок по заданному уклону производят при вертикальной плани­ровке внутриквартальных территорий, при устройстве наклонных пло­щадок под технологическое оборудование и т. п. Исходными данными являются фактические отметки вершин квадратов, проектная отметка опорной точки М (рис. 135, б) и проектные уклоны по взаимно перпенди­кулярным сторонам квадратов г₁ и \₂. Расчеты и построения ведутся на рабочем чертеже, на котором нанесена сетка квадратов в масштабе 1:500.

Связь между проектными отметками точек наклонной проектной плоскости и опорной точки М в общем случае устанавливается по фор­муле

^Нп = ^нм ⁺ 'А ⁺ <А> (178)

где 5₂ — расстояния по сторонам квадратов от опорной до искомой точки.

Практически сначала вычисляют проектные превышения по сторо­нам квадрата

1г₁ = гЪ₂ = \₂&,

где <3 — длина стороны квадрата.

Далее по отметке опорной точки М и рассчитанным превышениям находят проектные отметки вершин квадратов по контуру сетки, а за­тем — вершин квадратов внутри контура. Такая последовательность обеспечивает надежный контроль вычислений.

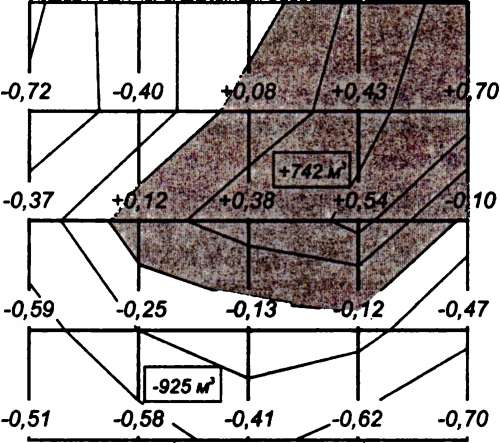

По значениям проектных и фактических отметок вершин вычисля­ют их рабочие отметки, которые выписывают на чертеже возле соот­ветствующих вершин квадратов (рис. 135, в). Квадраты сетки, имеющие в своих вершинах рабочие отметки одного знака, называются однород­ными, а разных знаков — переходными, или смешанными.

На сторонах переходных квадратов между вершинами, имеющими рабочие отметки с разными знаками, находят положение точек нулевых работ. Расстояния до точек нулевых работ определяют аналитически по формуле (165). Соединив точки нулевых работ, получают линию нулевых работ. С помощью графического интерполирования рабочих отметок по сторонам квадратов строят изолинии рабочих отметок (изорабы) с высотой сечения 0,1 —0,5 м. На чертеже линия нулевых работ, разграни­чивающая насыпи от выемок, выделяется утолщенной линией.

В дальнейшем перед началом земляных работ рабочие отметки со своими знаками выписывают на сторожках в соответствующих верши­нах квадратов. Линия нулевых работ выносится на местности по сто­ронам квадратов и обозначается рядом колышков.

Подсчет объемов земляных работ. Объемы земляных работ подсчи­тывают на основании рабочих отметок вершин квадратов раздельно по выемке и насыпи грунта. В зависимости от характера рельефа местно­сти и требуемой точности подсчет объемов производят способами сред­него арифметического, призм, параллельных сечений и др.

При составлении проекта вертикальной планировки на основе ниве­лирования поверхности по квадратам обычно используют способ призм. При этом объемы насыпи или выемки приравнивают к объемам призм
