§ 93. Установка мензулы в рабочее положение

Приведение мензулы в рабочее положение складывается из центри­рования, горизонтирования (нивелирования) и ориентирования план­шета; выполнение этих действий производится методом последователь­ных приближений. Вначале «на глаз» ориентируют планшет по сторонам света, затем приближенно центрируют и горизонтируют планшет. Да­лее уточняют установку планшета с помощью соответствующих прибо­ров и принадлежностей; при этом последним действием должно быть ориентирование планшета.

Центрирование мензулы состоит в установке планшета таким обра­зом, чтобы точка на планшете была расположена на одной отвесной линии с соответствующей ей точкой установки прибора на местности. Погрешность центрирования планшета над точкой не должна превы­шать половины точности масштаба, т. е. для масштаба 1:500 — 2,5 см, 1:1000 — 5 см, 1:2000 — 10 см и 1:5000 — 25 см. Поэтому при съемках масштабов 1:500— 1:2000 центрирование планшета выполняется с помо­щью центрировочной вилки с отвесом (рис. 115, а); при съемках мас­штабов 1:5000 и мельче мензулу центрируют «на глаз».

Горизонтирование планшета, т. е. приведение его в горизон­тальное положение, выполняют с помощью выверенного цилиндри­ческого уровня на линейке кип­регеля. Для этого устанавливают кипрегель на планшете по направ­лению двух подъемных винтов и вращением их приводят пузырек уровня в нуль-пункт. Затем пере­ставляют кипрегель на 90°, т. е. в направлении третьего подъем­ного винта, и вращением его опять приводят пузырек в нуль- пункт. Точность горизонтиро­вания планшета считается до­статочной, если при любом на­правлении линейки кипрегеля пузырек уровня отклоняется от нуль-пункта не более чем на 2 деления ампулы.

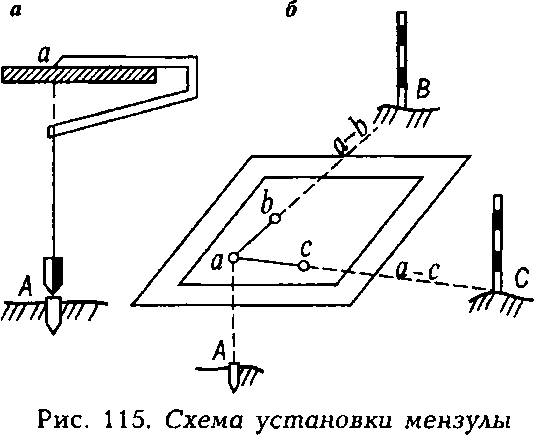

в рабочее положение: а — центрирование мензулы; б — ориентирование планшета

Ориентирование планшета заключается в установке его в такое ^положение, при котором направления на планшете будут параллельны горизонтальным проекциям соответствующих направлений местности. Приближенное ориентирование планшета осуществляется с помощью

ОМА 11. МЕШЛМА1 СЪЕМКА

ориентир-буссоли, а точное — по линиям между опорными точками, нанесенными на планшет. Для точного ориентирования скошенный край линейки кипрегеля прикладывают к линии между опорными точ­ками, одна из которых является точкой стояния мензулы (рис. 115, б). Вращая планшет с помощью наводящего винта подставки, добиваются совмещения перекрестия сетки с изображением вехи на второй опор­ной точке (т. В). Для контроля и уточнения необходимо проверить ориентирование планшета по другим точкам, имеющимся на плане и видимым на местности (например, по т. С). Для этого прикладывают скошенный край линейки кипрегеля к точке а на плане и визируют на точку С местности. Если скошенный край линейки проходит через точку с на плане, то планшет ориентирован правильно.

Следует учесть, что точность ориентирования зависит от длины ли­ний аЬ и ас на планшете. Так, при длине линии на плане, равной 20 см, погрешность ориентирования планшета не превышает 2'. Поэтому из всех имеющихся на данной точке стояния линий для ориентирования план­шета выбирают наиболее длинные. С этой целью необходимые для ориен­тирования линии удлиняют путем прочерчивания на краях планшета отрезков, являющихся их продолжением (отрезки а — Ь и а — с на рис. 115, б); при ориентировании планшета к ним прикладывают линей­ку кипрегеля.
