§ 91. Приборы, применяемые при мензульной съемке

Мензула и ее принадлежности. Мензула состоит из штатива, под­ставки и мензульной доски-планшета.

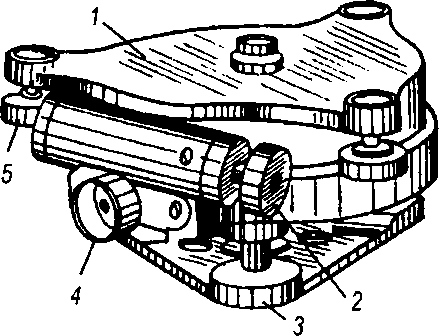

Подставка служит для соединения планшета со штативом и обес­печивает центрирование, горизонтирование и ориентирование план­шета. Подставка соединяется с головкой штатива становым винтом. Универсальная металлическая подставка типа МУ (рис. 113) состоит из двух частей: верхней и нижней. Верхняя вращающаяся часть 1 имеет три винта 5 для закрепления на ней планшета и снабжена зажимным (закрепительным) 4 и наводящим 2 винтами. Нижняя неподвижная часть подставки, на которой укреплена ось вращения мензулы, имеет три подъемных винта 3 для горизонтирования планшета, проходящих через пластинчатую пружину. Планшет представляет собой деревян­ную трехслойную доску размером 60x60x3 см, изготавливаемую из сухой выдержанной ели или липы. На доске медными гвоздями закрепляют лист фанеры или алюминия с приклеенным к нему листом высококачествен­ной чертежной бумаги. Иногда бумагу наклеивают непосредственно

на мензульную доску. При переноске планшет заворачивают в клеенку и укла­дывают в брезентовый чехол с фланеле­вой подкладкой.

Для установки мензулы в рабочее по­ложение служат уровень, центрировоч- ная вилка с отвесом и ориентир-буссоль. Цилиндрический уровень, служащий для приведения плоскости планшета в го­ризонтальное положение с помощью подъемных винтов подставки, обычно закрепляется на линейке кипрегеля. Цент- Рис. 113. Мензульная подставка рировочная вилка с отвесом использует- типа МУ ся для центрирования планшета над точ-

шик. менуямм съемка

кой местности. Ориентир-буссоль служит для предварительного ориенти­рования планшета относительно сторон света.

Кипрегели. Кипрегель служит для визирования на точки местности, прочерчивания направлений на планшете, определения расстояний и превышений по дальномерной рейке.

В настоящее время при топографических съемках на чистой основе и фотопланах применяются преимущественно кипрегели с номограм- мным преобразователем типов КА-2 и КН. В нашей стране с 1976 г. се­рийно выпускается номограммный кипрегель в двух вариантах: КН с уровнем при вертикальном круге и КН-К с компенсатором. Выпуск кипрегеля КА-2 прекращен, однако он еще используется в производстве.

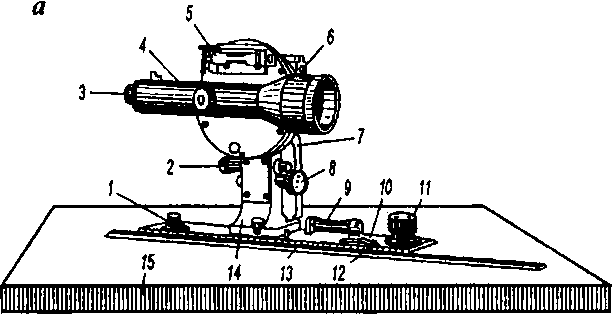

Кипрегель-автомат КА-2 (рис. 114, а) состоит из линейки, колонки и зрительной грубы с увеличением 30^х. Линейка кипрегеля состоит из двух частей: широкой линейки 10, являющейся основанием кипрегеля, и узкой дополнительной линейки 13. Узкая линейка с помощью двух шар­ниров 1 и 12 соединена с широкой линейкой и образует совместно с ней систему шарнирного параллелограмма, позволяющего наносить на планшет 15 снимаемые точки без передвижки кипрегеля. На широкой линейке укреплены масштабная линейка, цилиндрический уровень 9 для приведения в горизонтальное положение поверхности планшета, ро­лик 11 для поворота кипрегеля на планшете и колонка. Колонка снабже­на ручкой 7, предназначенной для грубого перемещения прибора по планшету или его перестановки. В верхней части колонки закреплена осевая система, на втулке которой неподвижно укреплен стеклянный вертикальный круг 6 (лимб), а на основании — зрительная труба 4. На колонке имеется наводящий винт 2 трубы и микрометренный винт 8 лимба, служащий для установки уровня вертикального круга. При тру­бе имеется реверсивный уровень 5, устанавливаемый с помощью наво­дящего винта 2; с использованием его в условиях равнинной местности превышения можно определять горизонтальным лучом визирования.

Зрительная труба с внутренним фокусированием представляет оп­тическую систему, состоящую из объектива, фокусирующей линзы и окуляра 3. В поле зрения трубы видны (рис. 114, б) изображения кри­вых горизонтальных проложений Д превышений и начальной окруж­ности Н с делениями через 10', нанесенными на лимбе.

Главным недостатком кипрегеля КА-2 является ограниченность поля зрения Г — образной номограммы, что ухудшает эксплуатационные ка­чества прибора, приводит к быстрой утомляемости наблюдателя и сни­жает производительность труда. От этого недостатка свободен кипре­гель типа КН с номограммными кривыми, распространенными на все поле зрения трубы.

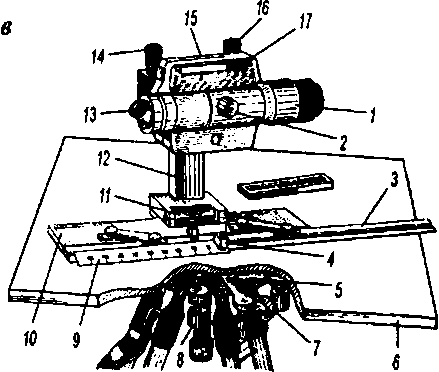

Кипрегель КН (рис. 114, в) состоит из зрительной трубы 1, колонки 12 и двух линеек: основной 10 и дополнительной 3. Зрительная труба для удобства наблюдений снабжена ломаным окуляром 13. Фокусирова­ние осуществляется рукояткой 2, установленной на кожухе трубы.

На колонке кипрегеля имеется наводящий винт 14 трубы, совмещен­ный с закрепительным винтом, и микрометренный винт 16 вертикаль­ного круга. Уровень 15, соединенный с вертикальным кругом, служит для установки нуля круга. На кожухе вертикального круга, вращающе- 16*

Рис. 114. Кипрегели: а — КА-2; б — поле зрения трубы КА-2; в — КН; г — поле зрения трубы КН

гося вместе с трубой, закреплен реверсивный уровень 17; наличие этого уровня позволяет использовать кипрегель в качестве нивелира. В ниж­ней части колонки закреплен цилиндрический уровень 11, служащий для приведения плоскости планшета в горизонтальное положение. На до­полнительной линейке имеется паз, по которому перемещается съем­ная масштабная линейка 9 с наколочным шрифтом 4 для нанесения снимаемых точек.

Мензульная подставка облегченного типа состоит из верхней и нижней частей. Верхняя часть представляет диск 5, который посред­ством водильца и наводящего винта 7 соединен с планшетом б. Установ­ка планшета в горизонтальное положение по уровню осуществляется винтами 8. Нижняя часть подставки соединяется с верхней закрепи­тельным винтом; тремя болтами, вмонтированными в головке штатива, подставка крепится на штативе.

тт т. гецезичесш йеми

Зрительная труба может наклоняться в пределах ±40°. Номограммные кривые горизонтальных проложений И с коэффициентами 100 и 200 и кривые превышений, имеющие в зависимости от угла наклона коэффи­циенты ±10, 20 и 100, видны в поле зрения при КЛ (рис. 114, г, отсчеты: с1 = 37,0см х 100 = 18,5см х 200 = 37,0м; Л = 12,2см х (+10) = = 6,1 см х ( + 20) = 1,22 м; у = 1°54'). В нижней части поля зрения рас-

ПШ II М8ОТ1ЫШ СЪЕМКА

полагается основная (начальная) кривая, относительно которой берутся отсчеты по рейке для определения горизонтальных проложений и пре­вышений. При визировании на рейку основную кривую наводят на нуль рейки, устанавливаемый с помощью выдвижной подставки на высоту прибора. С основной кривой совмещено изображение лимба вертикаль­ного круга с оцифровкой градусных делений. Перед взятием отсчетов пузырек уровня вертикального круга должен быть приведен в нуль-пункт. Место нуля МО и угол наклона V вычисляют по формулам:

КГТ4- К л

у= ^ =КЛ+МО^КП-МО.

Кипрегель КН позволяет измерять: расстояния — с относител^Ь&й погрешностью не более 1:500; превышения на 100 м расстояния — со сред­ней квадратической погрешностью при К_п = 10 —Зсм, К_л — 20 —6 см,

= 100—15 см; вертикальные углы из одного приема — со средней квад­ратической погрешностью ±45".

Кипрегель КН-К отличается от КН лишь наличием оптического компенсатора вертикального круга с диапазоном действия 10' и погреш­ностью самоустановки 5".
