§ 90. Сущность мензульной съемки

Мензульнойназывается топографическая съемка местности, выпол­няемая с помощью мензулы и кипрегеля. Мензула и кипрегель пред­ставляют собой своеобразный тахеометр, позволяющий не только про­водить съемку местности, но и вычерчивать план непосредственно в поле. Горизонтальные углы при мензульной съемке не измеряются, а получаются графическим построением; поэтому мензульную съемку на­зывают углоначертательной.

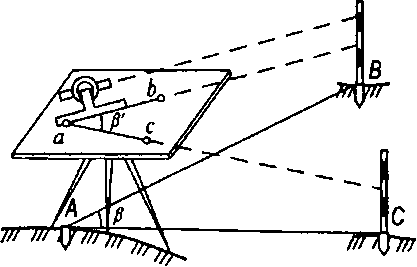

При выполнении мензульной съемки планшет с наклеенной на него бумагой устанавливается в горизонтальном положении на штативе над точкой местности А (рис. 111). Через точку а на планшете, являющуюся проекцией точки А местности, с помощью кипрегеля визируют на точ­ку В и прочерчивают на планшете линию аЬ, а после визирования на точку С — линию ас. Прочерченные на планшете линии представляют собой следы пересечения коллимационной плоскости зрительной тру­бы кипрегеля с горизонтальной плоскостью планшета. Следовательно, полученный на планшете угол Ьас = /5 является горизонтальной проек­цией угла местности ВАС =

Глава 16

Расстояния до точек В и С определяют дальномером и откладывают на планшете их горизонтальные проекции в принятом масштабе; пре­вышения точек определяют методом тригонометрического нивелиро­вания, осуществляемого с помощью наклонного луча визирования.

отсюда

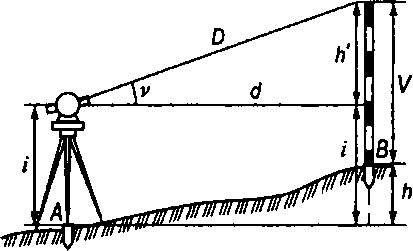

Принцип тригонометрического нивелирования заключается в сле­дующем. Пусть требуется определить превышение точки В над точкой А (рис. 112). Над точкой А устанавливается в рабочем положении мен­зульный комплект или теодолит, а в точке В отвесно устанавливается рейка. Измеряют высоту прибора * и зрительной трубой теодолита визируют на верх рейки (вехи), имеющей длину V. С помощью верти­кального круга измеряют вертикальный угол V, а дальномером — на­клонное расстояние О либо его горизонтальную проекцию й. Как следует из схемы рис. 112,

Л + К = й' + «, А = А' + 1-К.

ГШ II. МЕ13Ш1А! СЪЕМКА

Рис. 111. Схема построения горизон- Рис. 112. Принцип тригонометри- тального угла с помощью мензулы ческого нивелирования

и кипрегеля

Поскольку к' = ,
