§ 66. Съемка ситуации местности

Съемка ситуации местности заключается в определении положения характерных точек контуров и местных предметов относительно вер­шин и сторон теодолитного хода. Съемка может выполняться одновре­менно с прокладкой теодолитного хода либо независимо.

Результаты измерений при съемке заносят в абрис. Абрисом назы­вается схематический чертеж, масштаб которого принимается произ­вольным. На абрисе показывают взаимное расположение вершин тео­долитных ходов, линий и снимаемых объектов со всеми числовыми результатами измерений и пояснительными записями. Абрис ведется в карандаше четко и аккуратно. Он является основным документом съем­ки и служит материалом для составления плана местности.

Способы съемки ситуации. В зависимости от характера местности и расположения контуров относительно теодолитных ходов применя­ют тот или иной способ съемки ситуации. Основными из них являют­ся следующие.

а

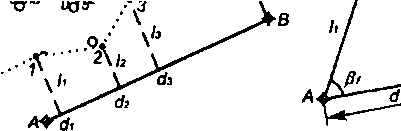

1. Способ перпендикуляров (ординат или прямоугольных коорди­нат) — применяется на открытой местности для съемки контуров вы­тянутой формы и местных предметов, расположенных вблизи сторон теодолитного хода. Сторона теодолитного хода (например, АВ, рис. 78, а) принимается за ось абсцисс, а точка А — за начало координат. Положе­ние снимаемых точек 1, 2, 3 определится длинами перпендикуляров /,,

б

О о .9+-' г—« Л* ^Х

о о

о

д

е

4

В

Рис. 78. Способы съемки ситуации: а — перпендикуляров; б — полярных координат; в — угловых засечек; г — линейных засечек; д — створов; е — обхода

ПШ Ц. ТЩ8Я1Ш1СМЛИ. ЯВЯЕВЫЕ РАБОТЫ

1₃ и расстояниями й₂, й₃ от точки А теодолитного хода до основа­ния соответствующего перпендикуляра. Следовательно, для каждой ха­рактерной точки контура местности определяются прямоугольные ко­ординаты (абсциссы с!_г &₂, й₃ и ординаты /₂,1₃), по которым эти точки можно нанести на план.

Измерение расстояний й_}, й₂, (1₃ производится стальной мерной лен­той, укладываемой по створу линии АВ, а длин перпендикуляров 1_}, /₂, 1₃ — рулеткой с точностью до сотых долей метра при ясно выраженных контурах и до десятых долей метра в остальных случаях. Перпендику­ляры небольшой длины (4 —8 м при съемках масштабов 1:500— 1:2000) восставляют на глаз, а при большей их длине — с помощью экера.

Из многих конструкций в практике наибольшее применение нашли двухзеркальные экеры. Двухзеркальный экер ЭД (рис. 79, а) состоит из четырехгранного корпуса, на внутренних поверхностях боковых гра­ней которого закреплены два плоских зеркала под утлом 45° одно к другому. В металлической оправе над зеркалами имеются окна. Для удержания прибора в рабочем положении к корпусу экера прикреплена ручка с крючком для подвешивания отвеса. Принцип действия экера состоит в том, что луч света, отраженный от двух плоских зеркал, пе­ресекает свое первоначальное направление под углом, вдвое большим утла между зеркалами, т. е. под утлом 90° (рис. 79, б).

*

М

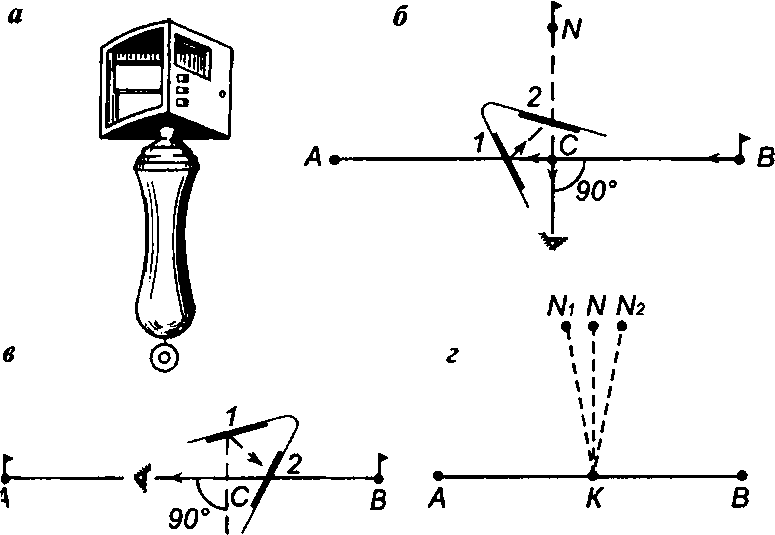

Рис. 79. Двухзеркальный экер и работа с ним: а — общий вид экера; б — построение перпендикуляра к линии; в — опускание перпендикуляра на сторону; г — поверка экера

Для построения перпендикуляра в точке С к линии АВ (см. рис. 79, б) встают с экером в точке С и поворачивают его так, чтобы луч от вехи

/

В попал на зеркало 1. Отразившись от зеркала 1, луч попадает на зерка­ло 2, и наблюдатель видит в зеркале 2 изображение вехи В. Наблюдая через окно в оправе над зеркалом, наблюдатель дает указание помощ­нику выставить веху в направлении этого изображения, т. е. по линии СЛ/. Угол между лучами С В и СМ равен 90°.

Если в процессе съемки требуется опустить перпендикуляр из ха­рактерной точки контура М на сторону теодолитного хода АВ, то в точках В и М устанавливают вехи (рис. 79, в). Наблюдатель перемеща­ется с экером по линии АВ до тех пор, пока изображение вехи В, види­мое через окно экера, не окажется продолжением изображения вехи М, видимого в зеркале 2. Основание перпендикуляра С определяется на местности с помощью отвеса, подвешенного к рукоятке экера.

Перед началом работы экер следует проверить, т. е. убедиться в том, что плоскости его зеркал расположены под углом в 45°. Для этого ста­новятся с экером в точке К (рис. 79, г), находящейся в створе линии АВ, и последовательно строят углы АК1V и ВКЫ. Если угол между зеркалами отличается от 45°, то выставленная в первом случае веха займет поло­жение А/^а во втором — В этом случае посредине между вехами АГ_; и Ы₂ устанавливают веху N и установочными винтами при одном из зеркал поворачивают его до тех пор, пока изображение вехи А (или В) в зеркале не совместится с изображением видимой в окно вехи N. Средняя квадратическая погрешность построения прямого угла двух- зеркальным экером составляет 4'.

2. Способ полярных координат (полярных направлений) применя­ется на открытой местности для съемки отдельных местных предметов и характерных точек контуров, удаленных от теодолитного хода.

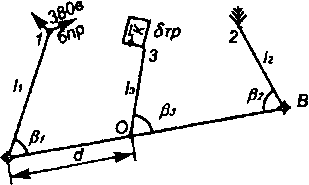

Сторона теодолитного хода АВ (см. рис. 78, б) принимается за по­лярную ось, а вершина А (или В) — за полюс. Для определения плано­вого положения точек (например, 1 и 2) достаточно измерить горизон­тальные углы /5}, Р₂ между исходным направлением и направлениями на снимаемые точки и расстояния 1_}, /₂ до этих точек.

Горизонтальные углы измеряются техническим теодолитом одним полуприемом, а расстояния — стальной лентой, нитяным или оптиче­ским дальномером. Точкой установки теодолита при съемке ситуации полярным способом может служить одна из вершин теодолитного хода либо вспомогательная опорная точка на его стороне (точка О).

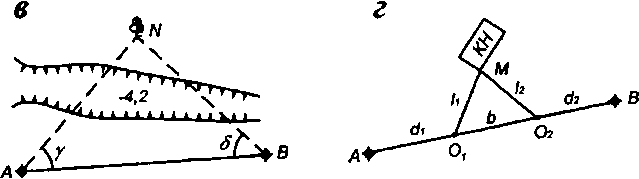

2. Способ биполярных координат (засечек). Для съемки труднодо­ступных точек на открытой местности целесообразно применять спо­соб угловых засечек. Для этого в точках А и В (см. рис. 78, в) с помощью теодолита измеряют углы у, 5 между стороной теодолитного хода АВ и направлениями на снимаемую точку N. Точка N на плане будет получе­на в пересечении направлений, построенных по этим углам. Следует иметь в виду, что наиболее выгодным является случай, когда угол при засекаемой точке N близок к 90°. Засечки под углом менее 30° и более 150° дают неточные положения снимаемых точек.

При съемке доступных объектов с четкими очертаниями (здания, инженерные сооружения и т. п.), расположенных вблизи сторон тео­долитного хода, можно использовать способ линейных засечек. Для этого на стороне теодолитного хода АВ (рис. 78, г) выбирают две вспо- дм* 12. тевцшш съемка. долевые работы

могательные точки 0_} и 0₂, отрезок Ь между которыми является бази­сом. Из точек 0_} и 0₂ лентой или рулеткой измеряют расстояния /₂ до снимаемой ситуации точки М. Пересечение линейных засечек от­резками 1_Х, и /₂ определит положение точки М на плане. При линейных засечках форма треугольника 0_;М0₂ должна быть по возможности близка к равносторонней, а длины сторон — не превосходить длину мерного прибора.

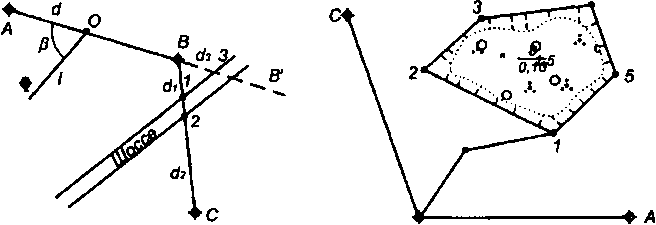

2. Способ створов (промеров) применяется в случаях, когда грани­цы ситуации пересекают стороны теодолитного хода или продолжение сторон (см. рис. 78, д), а также для определения положения вспомога­тельных опорных точек (точка О). Положение снимаемых точек 1, 2, 3 определится линейными промерами &_х, й₂, й_т Способ створов находит широкое применение при съемке застроенных территорий, особенно в сочетании его со способами перпендикуляров и линейных засечек.

3. Способ обхода применяется на закрытой местности для съемки важных объектов, которые из-за дальности и местных препятствий не могут быть засняты от вершин и сторон основного теодолитного хода. В этом случае вокруг снимаемого объекта (см. рис. 78, е) прокладывают дополнительный съемочный ход 1-2-3-4-5, который привязывают к ос­новному ходу. Углы в съемочном ходе измеряют одним полуприемом, а стороны стальной лентой или с помощью нитяного дальномера (в коротких ходах). Границы контура снимают от сторон съемочного хода способом перпендикуляров.

Если контур снимаемого объекта имеет прямолинейные границы (сельскохозяйственные угодья, лесонасаждения, застройки и т. п.), то съемочный ход прокладывают непосредственно по границам объекта. Очертание этого хода в рассматриваемом случае и представит собой контур снимаемого объекта.

Основные требования к съемке ситуации. Съемка ситуации мест­ности требует от исполнителей тщательности и аккуратности при произ­водстве измерений и ведении записей и зарисовок в полевых журналах. Поскольку абрис служит основным съемочным документом, на основе которого составляется план местности, к составлению абриса следует подходить особенно внимательно. В процессе съемки исполнитель дол­жен постоянно изучать ситуацию, форму контуров, выбирая оптималь­ные способы съемки того или иного элемента ситуации, стремиться детально снимать контуры местности и фиксировать их на абрисе, не допуская пропусков в записях результатов измерений. Размер абриса должен обеспечивать четкое и удобное расположение на нем всех по­строений и записей. Пример абриса съемки участка местности показан на рис. 80.

Для контроля результатов измерений съемку наиболее важных объектов или отдельных их точек рекомендуется осуществлять путем выполнения измерений с двух точек хода или различными способами. Если с данной точки (или линии) хода съемка контура не закончена, то на новой станции ее следует начинать с точки, которая уже была снята с предыдущей станции.

При съемке ситуации участка местности (см. рис. 80) использованы все описанные выше способы съемки. Так, способом перпендикуляров

Съемочный под

Обозна­чения	Значения
А	34°Ю'
А	11242'
А	267Ч11
л	275*35'
А	235*55'
А	27346'
Л	43'10'
*/	63,6
<*1	51,4
«3	60,4
	79,0
«5	94,6
<*6	61,0 "

от сторон хода IV-V и У-УГ снят контур леса, от сторон 1У-1Х и IX-VIII— характерные точки контура луга и т. д. Полярный способ использован для съемки точки поворота грунтовой дороги, угловых точек контура пашни, луга и др. Относительно стороны Ш-1У способом засечек сняты угловые точки контура строящегося здания; способ угловых засечек использован при съемке опоры АЭП и отдельного дерева. Способом ство­ров (промеров) по сторонам VI-УД IX-VIII, IV-У заснята грунтовая доро­га, а также границы пашни. Съемка контура березовой рощи выполнена способом обхода, для чего проложен съемочный ход У-а-б-в-г-д-У, от сторон которого определялось положение характерных точек контура способом перпендикуляров (численные значения углов и длин сторон в съемочном ходе даны в таблице).

П. п.0207

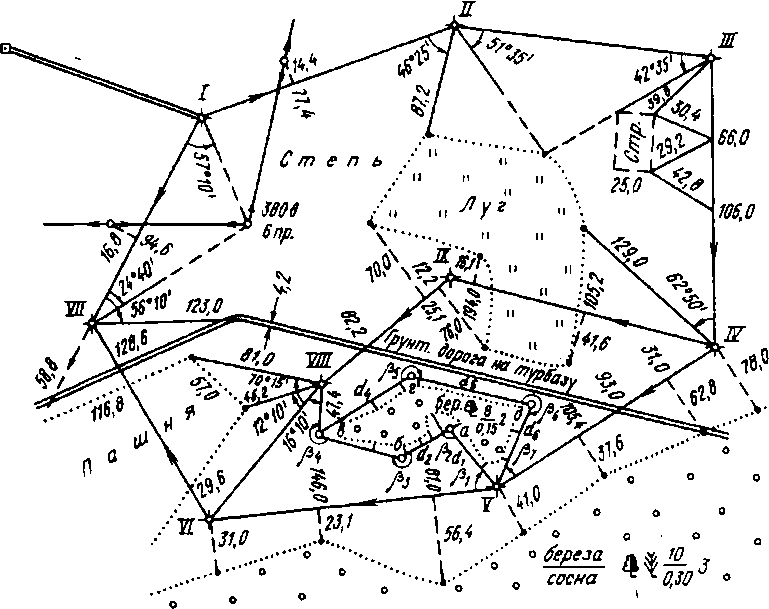

Рис. 80. Абрис теодолитной съемки

При съемках небольших участков местности и простой ситуации результаты измерений по теодолитному ходу и абрис приводятся в од­ном полевом журнале. При съемке больших участков и сложной ситу­ации абрис ведется в отдельном журнале, в котором страница отводит­ся для одной-двух линий хода. Если с одной точки (стороны) хода одним из способов, чаще всего полярным или способом обхода, заснимается большое число точек ситуации местности, то численные значения уг­ловых и линейных замеров выносятся в отдельную таблицу. Полевые журналы и абрисы должны быть оформлены качественно, чтобы в них мог легко разобраться другой исполнитель, не принимавший участия в съемке данного участка местности.
