§ 65. Привязка теодолитных ходов к пунктам геодезической опорной сети

Для получения координат точек теодолитных ходов в общегосудар­ственной системе координат и для осуществления контроля измерений теодолитные ходы следует привязывать к пунктам геодезической опор­ной сети.

Сущность привязки теодолитных ходов состоит в передаче с опор­ных пунктов плановых координат как минимум на одну из точек теодо­литного хода и дирекционного угла на одну или несколько его сторон. Координаты опорных пунктов и дирекционные углы исходных направ­лений выбираются из каталогов пунктов геодезической сети.

Рассмотрим наиболее характерные случаи привязки теодолитных ходов и полигонов.

1. Теодолитный ход непосредственно примыкает к пункту опор­ной сети (см. рис. 75, б). В данном случае пункт А геодезической опор­ной сети с известными координатами Х_А, У_А является одновременно вершиной теодолитного полигона. С пункта А имеется видимость на другой пункт В геодезической сети; дирекционный угол направления а_АВ известен.

Для передачи дирекционного угла на одну из сторон теодолитного хода (например, на сторону А-1) следует измерить примычный угол <р_А между исходной и определяемой сторонами. Для контроля обычно измеряют правый и левый по ходу примычные углы <р_А и <р'_А; их сумма не должна отличаться от 360° более чем на полуторную точность теодолита, т. е.

Вычисление дирекционного утла определяемой стороны теодолит­ного хода производится по известным формулам.

2. Теодолитный ход проложен между двумя пунктами опорной сети (см. рис. 75, а). Начальная и конечная точки А и С разомкнутого тео­долитного хода являются пунктами опорной сети, координаты которых известны. С каждого из конечных^цунктов должно быть видно хотя бы по одному пункту опорной сети, Например В и й. Дирекционные углы исходных сторон а_ВА и а_со известны. Непосредственная привязка хода заключается в измерении на конечных пунктах А и С примычных уг­лов <р_А ,<р'_А и <р_с, <р'_с между исходными направлениями АВ и СО и, соот­ветственно, первой и последней сторонами хода.

3. Теодолитный ход не примыкает к пунктам опорной сети В этом случае от ближайшего пункта опорной сети прокладывают специальный теодолитный ход до одной из сторон теодолитного хода (рис. 77, а); с целью контроля измерений и повышения надежности привязки привязочный ход А-К-2-1-Ы-М-А должен быть замкнутым. На исходном пункте А и точке 1 теодолитного хода измеряют примычные углы ср_А и <р'_А, <р₁ и <р' ₁

Если вблизи теодолитного хода расположены как минимум два пунк­та геодезической опорной сети, например А и В (рис. 77, б), с которых имеется видимость на одну из точек хода, то его привязка может быть выполнена прямой геодезической засечкой. Для этого на исходных пунк-

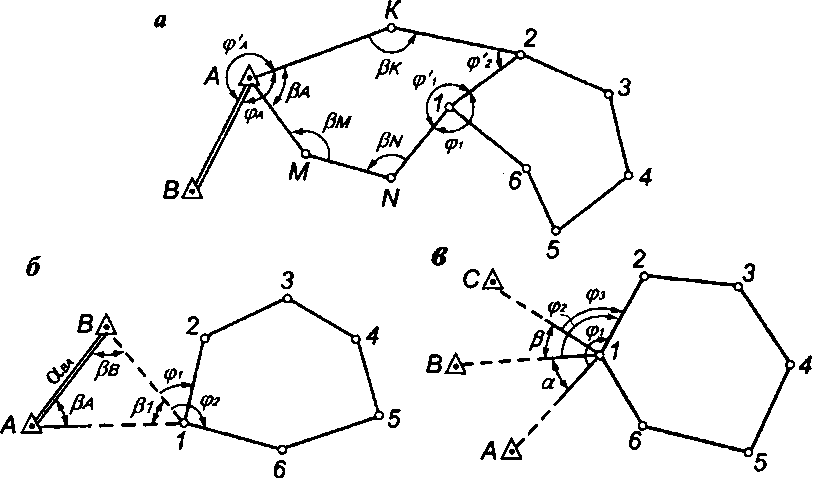

Рис. 77. Случаи привязки теодолитного хода к пунктам геодезической сети

тах А и В измеряют горизонтальные углы Р_А и /З_в между исходной сто­роной и направлениями на определяемую точку. В точке 1 измеряют примычные углы ср₁ и (р_Т

При наличии видимости с определяемой точки 1 (рис. 77, в) на три пункта опорной сети Л, Б и С привязка осуществляется обратной гео­дезической засечкой. В этом случае с определяемой точки 1 измеряют углы акр между направлениями на исходные пункты, координаты которых известны. Эти данные позволяют вычислить координаты точ­ки 1 (х_р у_}). Для передачи дирекционного угла на сторону 1—2 теодолит­ного хода измеряют примычные углы <р_}, <р₂ и <р_Т

Решение прямой и обратной геодезических засечек с целью нахож­дения координат определяемых точек рассмотрено далее.

4. В районе прокладки теодолитного хода отсутствуют пункты опор­ной сети В этом случае дирекционные углы одной или нескольких сторон хода могут быть вычислены, исходя из значений истинных азимутов направлений А, которые устанавливаются на основе астрономических наблюдений небесных светил либо определяются с помощью гиротеодо- лита (см. § 45). Зная величину сближения меридианов у, рассчитывают дирекционные утлы определяемых направлений по формуле

а — А — у.

С помощью буссоли, установленной на теодолите, можно измерить магнитные азимуты А_м одной или нескольких сторон теодолитного хода и с учетом величин склонения магнитной стрелки 8 и сближения ме­ридианов у определить дирекционные углы этих сторон по формуле

ДЩ 1?. ТЕЦИИ1И сими, нвдевые рцдш

Координаты начальной точки теодолитного хода задаются условно.
