§ 59. Выбор масштаба топографической съемки и высоты сечения рельефа

Масштаб съемки и высота сечения рельефа определяют содержание и точность нанесения ситуации и рельефа на топографическом плане или карте.

С увеличением масштаба топографической съемки и уменьшением высоты сечения рельефа повышается точность планов и карт и подроб­ность изображения на них ситуации и рельефа местности. Точность полевых измерений при съемке должна соответствовать точности мас­штаба, в котором будет составляться план. Поэтому чем точнее и де­тальнее требуется получить данные с плана при проектных и других расчетах, тем точнее следует производить съемочные работы и тем крупнее должен быть масштаб плана.

Однако повышение точности и подробности съемки ведет к услож­нению методов ее производства и увеличивает затраты труда и средств на единицу снимаемой площади. Поэтому при топографической съем­ке следует выбирать такие ее масштаб и сечение рельефа, которые обес­печивали бы необходимую точность, детальность и полноту изобра­жения элементов местности при минимальной стоимости работ. Следовательно, основным условием правильного выбора масштаба съем­ки и высоты сечения рельефа является соответствие между точностью плана или карты и требуемой точностью проектирования и перенесе­ния проекта в натуру.

б

а

в

Размеры в см

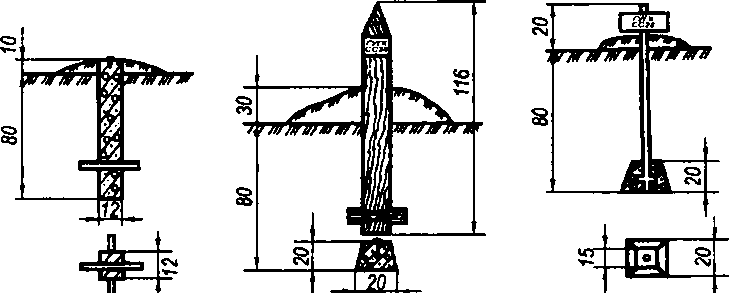

Рис. 73. Центры долговременных пунктов съемочного обоснования

Под точностью топографического плана (карты) понимают допус­тимые средние либо предельные погрешности в положении контуров, предметов местности и высот точек по отношению к плановому и высотному обоснованию.

г1ш 11. още сведения в геодезических съемках

Средние погрешности в положении на плане точек ситуации относи­тельно ближайших точек съемочного обоснования не должны превышать²:

• предметов и контуров с четкими очертаниями — 0,5 мм; в горных и залесенных районах — 0,7 мм;

• на территориях с капитальной и многоэтажной застройкой предель­ные погрешности во взаимном положении на плане точек ближай­ших контуров (капитальных сооружений, зданий и т. п.) не долж­ны превышать 0,4 мм.

Средние погрешности съемки рельефа относительно ближайших точек геодезического обоснования не должны превышать по высоте:

• 1/4 принятой высоты сечения рельефа Ъ. при углах наклона до 2°;

• 1/3Л при углах наклона от 2 до 6° для планов масштабов 1:5000, 1:2000 и до 10° для планов масштабов 1:1000 и 1:500;

• 1/2 Л при сечении рельефа через 0,5 м на планах масштабов 1:5000 и 1:2000.

В залесенной местности эти допуски увеличиваются в 1,5 раза. Число горизонталей на картах и планах в районах с углами наклона свыше 6° для планов масштабов 1:5000 и свыше 10° — для планов масштабов 1:1000 и 1:500 должно соответствовать разности высот, определенных на перегибах скатов, а средние погрешности высотхарактерных точек релье­фа не должны превышать 1/3 принятой высоты сечения рельефа.

Факторы, влияющие на выбор масштаба съемки, делятся на произ­водственные, природные, технические и экономические.

В настоящее время для удовлетворения нужд промышленного и гражданского строительства выбор масштаба съемки и планов регла­ментируется многочисленными нормативными документами, учиты­вающими специфику отдельных видов строительства. Для отдельных стадий проектирования устанавливают, как правило, два или три масш­таба съемки и плана.

Для предрасчета масштаба съемки с учетом требований проектиро­вания к размещению зданий и сооружений в натуре при графическом способе подготовки проектных данных можно использовать формулу

граф

где А_стр — строительный допуск на размещение объектов в натуре; *граф — графическая точность масштаба плана; М — знаменатель масш­таба съемки.

Для обоснования выбора масштаба топографической съемки при составлении земельного и городского кадастра и отражения в нем до­стоверных данных количественного учета земель используется крите­рий допустимой погрешности определения площади участка; при этом расчетный знаменатель масштаба съемки определяется как

М = 2500т₅48, (89)

где 5 — средняя площадь оцениваемого участка, га; т₃ — допустимая погрешность определения площади (в процентах), зависящая от таких факторов, как балльная оценка сельскохозяйственных земель, стои­мость городских земель и др.

Высота сечения рельефа определяет точность изображения релье­фа и влияет на качество работ, особенно проектов вертикальной плани­ровки. Высоту сечения рельефа устанавливают в зависимости от масш­таба плана и характера рельефа местности с таким расчетом, чтобы горизонтали на плане не сливались между собой, рельеф изображался с достаточной точностью и легко читался.

Для топографических планов и карт масштабов 1:5000— 1:25 ООО вы­соту сечения рельефа можно рассчитать по формуле

й = 0,2М мм, (90)

где М — знаменатель численного масштаба плана.

Так, для масштаба 1:10 000 величина к, рассчитанная по этой форму­ле, составит 2 м, для масштаба 1:5000 — 1 м.

Высоту сечения рельефа можно также определить из соотношений

к = 5т_н или к = 5т_н,

где т_л — средняя квадратическая погрешность определения превыше­ний при съемке; т_н — средняя квадратическая погрешность определе­ния отметок точек по горизонталям на плане.

В зависимости от характера рельефа местности (равнинный, всхолм­ленный, пересеченный, горный и предгорный) для каждого масштаба съемки приняты 2 — 4 значения высоты сечения рельефа: для масштаба 1:5000 — 0,5-5,0 м; 1:2000 — 0,5-2,0 м; 1:1000 и 1:500 — 0,5-1,0 м.

В исключительных случаях, при съемках подготовленных и сплани­рованных площадей с максимальными преобладающими углами менее 2° допускается принимать высоту сечения рельефа 0,25 м. На значитель­ных по площади участках съемочного планшета, где преобладающие углы наклона местности различаются на 2° и более, разрешается при­менять две высоты сечения рельефа. На участках, где расстояния меж­ду основными горизонталями превышают на плане 2,5 см, для изобра­жения характерных деталей рельефа следует обязательно использовать полугоризонтали.
