Глава 18. Лииейые измерения |

навливают над точками измеряемой линии. Визируют на рейку так, чтобы в поле зрения трубы появились две половины изображения рей­ки, разделенные ребром бипризмы (см. рис. 65, позиция 1). Поворачи­вают рычаг 1 перекидного клина (рис. 64, а) вверх и измерительным винтом 2 компенсатора совмещают изображения ближайших марок рейки (рис. 65, позиция 2). Берут отсчет п_} по дальномерной шкале и определяют число малых баз между номерами совмещенных марок (рис. 64, б). Затем поворачивают рычаг 1 вниз до упора (рис. 65, пози­ция 3) и измерительным винтом 2 вновь совмещают марки (рис. 65, по­зиция 4); берут отсчет п₂ по дальномерной шкале и определяют разность между номерами совмещенных марок. Разность п₂ — п₁ = Р_и и есть измеренная переменная часть параллактического утла.

12 3 4

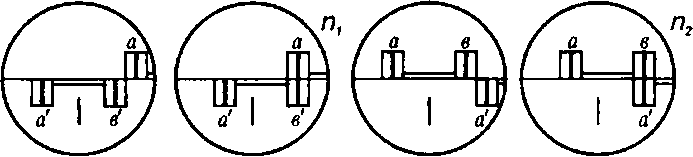

Рис. 65. Схема измерения параллактического угла дальномером Д-2

Цена деления дальномерной шкалы занижена вдвое, чтобы значе­ние параллактического угла не делить пополам. В поле зрения отсчетно­го микроскопа виден отсчет ^ = 88,14, а в поле зрения трубы — совме­щение марок рейки (рис. 64, б). Постоянную его величину /?_к, а также коэффициент дальномера К для одной малой базы определяют из спе­циальных исследований.

Измерение переменной части параллактического утла выполняют четырьмя — шестью приемами по двум сторонам рейки. Максимальная разность между значениями угла в различных приемах не должна пре­вышать 0,15 деления шкалы. Количество малых баз определяют как среднее, т. е. N = /ТУ_;+Л/₂ )/2. Значения параллактических углов, полу­ченные по стороне рейки с делениями через 0,4 м, умножают на 1,01. Для вычисления среднего утла (3 пользуются формулой приведения

/₁₊1,01А ₍₇₂₎

^И 2

где /З_г и Р₂ — средние значения углов, полученные по разным сторонам рейки.

При измерении параллактических углов фиксируют температуру рейки. Для определения поправки за наклон линии измеряют угол на­клона.

Горизонтальное проложение измеренной линии рассчитывают по формуле

где N — общее число малых баз рейки, использованных при измерени­ях; с — постоянная дальномера (с = 0,12 м); АИ₁ — поправка за темпе­ратуру рейки; Д^ — поправка за наклон измеряемой линии.

Большой диапазон измеряемых расстояний в сочетании с довольно высокой точностью, быстрота наведения и снятия отсчетов, возмож­ность применения трехштативного способа позволяют использовать дальномеры в различных климатических и географических условиях (в горах, пустынях, на застроенных территориях, заболоченной мест­ности и т. д.).

§ 53. Понятие о параллактическом методе измерения расстояний

Под параллактическим методом понимается косвенный метод опре­деления расстояния с помощью малого базиса, разбиваемого поперек измеряемой линии, и параллактических углов_г под которыми базис рассматривается с концов линии. Впервые данный метод был применен русским астрономом и геодезистом В .Я. Струве в 1836 г. при измерении длин сторон в полигонометрии.

Параллактический метод используется в случаях, когда непосредствен­ное измерение невозможно из-за наличия в створе линий различных пре­пятствий либо затруднительно ввиду сильно пересеченной местности.

Геометрическая фигура, образованная измеряемой линией с базисом и связывающим их построением называется параллактическим звеном. Наиболее широкое распространение в геодезической практике получи­ли два типа простых параллактических звеньев.

(74)

в а

0

в

N

б

в

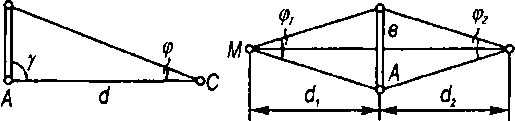

Рис. 66. Принципиальная схема параллактического метода определения расстояния: а — звено треугольной формы; б — звено ромбической формы; в — принцип створно-короткобазисного способа

1. Звено треугольной формы с коротким базисом, расположенным в конце линии под утлом 90° (рис. 66, а). В этом звене угол у =90° назы­вается прибазисным. На местности измеряют базис Ь и параллактиче­ский угол ф. Длина линии рассчитывается с использованием теоремы синусов по формуле

Ь • + у)

4 =

гш! ii. яшине измерен!

или приближенно в радианной мере

(75)

2. Симметричное звено ромбической формы с коротким базисом, расположенным под углом 90° к линии хода вблизи ее середины (рис. 66, б); схема такого звена обеспечивает наибольшую точность. В этом случае длина линии определится по формуле

й = </, + й_г = с^^²-)' (76)

или в радианной мере ^ ^{= +} С?⁷)

Точность определения длин линий параллактическим методом зави­сит во многом от точности измерения параллактических углов и базиса. Поэтому данный метод целесообразно применять лишь при наличии приборов и оборудования, позволяющих измерять углы и базисы с вы­сокой точностью. Направление базиса разбивают техническим теодоли­том перпендикулярно к измеряемой линии с погрешностью не более 2\ Для измерения параллактическим методом линий большой протяжен­ности их разбивают на отдельные части, каждую из которых измеряют самостоятельно (рис. 66, в). Такой способ измерения длин называется створно-короткобазисным. Методика точного определения расстояний параллактическим способом рассмотрена во второй части пособия.
