§ 39. Устройство технических теодолитов

Из всех типов применяемых в настоящее время оптических теодо­литов рассмотрим устройство технических теодолитов ТЗО, Т15 и их модификаций.

Теодолит ТЗО (рис. 45, а) является малогабаритным повторительным теодолитом закрытого типа. Он устанавливается на головку штатива вместе с круглым основанием 10 металлического упаковочного футляра и прикрепляется становым винтом. К основанию наглухо прикреплена подставка 8 с тремя подъемными винтами 9. Лимб и алидада имеют зажимные (на рис. не видны) и наводящие винты 1 и 7. Зажимные (закрепительные) винты лимба и алидады обеспечивают как совмест­ное, так и раздельное вращение этих частей теодолита, что позволяет измерять углы способами приемов и повторений. Полая (в смысле кон­струкции) вертикальная ось теодолита дает возможность использовать зрительную трубу для центрирования прибора над точкой.

I

На корпусе алидады установлен цилиндрический уровень, с помо­щью которого ось вращения прибора приводится в отвесное положение подъемными винтами. Так как алидада вертикального круга не имеет уровня, то уровень горизонтального круга располагается параллельно коллимационной плоскости. Внутри колонки закреплены втулки, в которых вращается ось зрительной трубы. К корпусу трубы прикреп­лен вертикальный круг. Вертикальный круг снабжен зажимным (закре­пительным) 5 и наводящим 6 винтами.

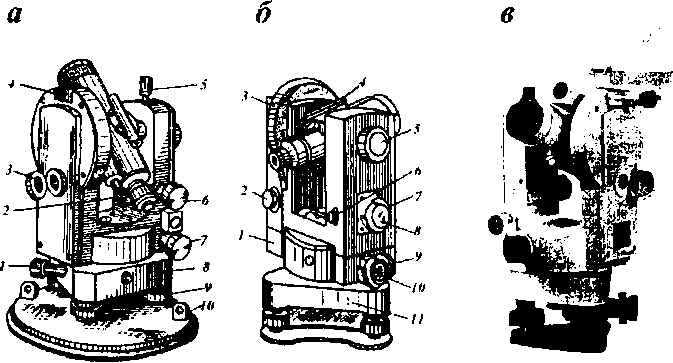

Рис. 45. Теодолиты: а — ТЗО; б — Т15; в — 4Т30П; г — 4Т15П

Зрительная труба с внутренним фокусированием имеет увеличение 20^х и оснащена просветленной оптикой. Фокусирование трубы осуще­ствляется вращением кремальеры, установка сетки нитей по глазу на­блюдателя — вращением диоптрийного кольца окуляра. Перемещение

ГШ УГЛОВЫЕ «МЕРЕН!

сетки нитей производится с помощью юстировочных винтов, закрывае­мых защитным колпачком. По обе стороны трубы имеются оптические визиры для ее грубого наведения на наблюдаемые предметы.

Горизонтальный и вертикальный угломерные круги диаметром 70 мм — стеклянные. Круги разделены делениями от 0 до 360° через 10', каждое градусное деление оцифровано. С помощью специальной опти­ческой системы изображение горизонтального и вертикального кругов передается в поле зрения отсчетного микроскопа-оценщика (см. рис. 37), окуляр которого расположен рядом с окуляром зрительной трубы. Отсчет и оценка долей наименьшего деления круга производится по неподвижному индексу. Угломерные круги освещаются с помощью от­кидного зеркала 3.

Для наблюдения предметов, расположенных под углом более 45° к горизонту, а также для центрирования теодолита над точкой использу­ются окулярные насадки, надеваемые на окуляры зрительной трубы и отсчетного микроскопа 2. Теодолит снабжен съемной буссолью, уста­навливаемой в посадочный паз 4 на боковой крышке вертикального круга.

В 1981 г. теодолит ТЗО заменен новой моделью 2Т30, которая отлича­ется от базовой применением шкалового микроскопа с пятиминутной ценой деления шкал горизонтального и вертикального кругов. Это дает возможность брать отсчеты по лимбам с ценой деления в 1° с точнос­тью до 0,5' (см. рис. 38, в). Вертикальный круг имеет секторную оциф­ровку от 0 до +75° и от 0 до —75°. Теодолит 2Т30П имеет зрительную трубу прямого изображения.

Новая модификация теодолита 4Т30П снабжена съемной подстав­кой со встроенным оптическим центриром (рис. 45, в) и зрительной трубой прямого изображения. Средние квадратические погрешности измерения одним приемом горизонтального и вертикального углов составляют соответственно 20 и 30".

Теодолит Т15 (рис. 45, б) с повторительной системой вертикальной оси имеет ряд особенностей. Наводящий винт 10 алидады горизонталь­ного круга соосен с соответствующим зажимным винтом 9. Котиро­вочный винт 6 цилиндрического уровня выведен на колонку. В полой оси алидады расположен объектив оптического центрира, а его окуляр закреплен в алидадной части теодолита.

Корпус зрительной трубы изготовлен совместно с горизонтальной осью, имеющей на концах цапфы, с помощью которых она устанавли­вается в эксцентриковых лагерах колонки. Зрительная труба с внут­ренним фокусированием имеет увеличение 25^х. Фокусирование тру­бы осуществляется вращением кремальеры 5. По обе стороны трубы расположены оптические визиры 4 для предварительного наведения на цель.

Вертикальный круг имеет зажимной 7 и наводящий 8 винты, распо­ложенные соосно. На алидаде вертикального круга закреплен цилинд­рический уровень 3. Перед отсчитыванием по вертикальному кругу пузырек уровня приводят в нуль-пункт наводящим винтом 2.

У теодолитов Т15К и 2Т15К роль уровня выполняет самоустанавли­вающаяся система оптического компенсатора. Диапазон действия ком-

7 Геодезия пенсатора ±4', точность компенсации — 5". Горизонтальный и вер­тикальный стеклянные угломерные круги разделены и оцифрованы через 1°. Оцифровка вертикального круга выполнена по секторам: от О до +75° и от 0 до —75°. Отсчеты производятся по одной стороне уг­ломерных кругов с точностью до 0,1". Изображение штрихов и цифр передается в поле зрения отсчетного шкалового микроскопа (см. рис. 38, б), окуляр которого расположен рядом с окуляром зритель­ной трубы прямого изображения. Теодолит Т15К может быть как по­вторительного, так и неповторительного типа.

Теодолит закрепляется в съемной подставке 11. В комплект теодолита входят съемная ориентир-буссоль, а также окулярные насадки зритель­ной трубы и отсчетного микроскопа для удобства визирования при боль­ших углах наклона. Прибор может быть снабжен электроосветителем отсчетного микроскопа, выполненным во взрывобезопасном исполнении.

Новая модель 4Т15П (рис. 45, г) снабжена зрительной трубой прямо­го изображения. Отсчетная система теодолита — микрометр с ценой деления шкалы 10".

Устройство точных теодолитов Т5 и Т2 и их модификаций рассмот­рено во второй части учебного пособия.
