Раздел III. Пдстрдеше гецезичесш сете1 сгуце1и

а

в

1

2

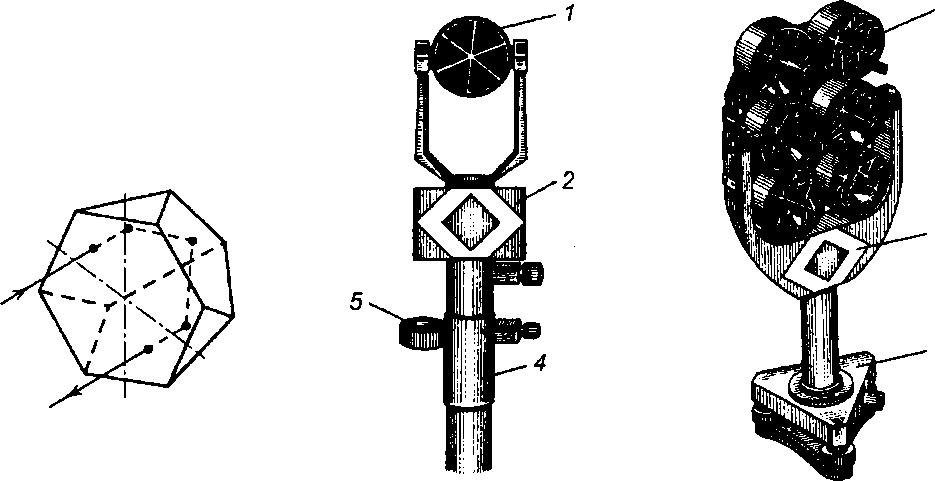

Рис. 81. Отражатели светодальномера: а — ход лучей в трипельпризме; б — малый однопризменный отражатель; в — большой шестипризменный отражатель; 1 — трипельпризма; 2 — марка; 3 — подставка;

4 — телескопическая веха; 5 — круглый уровень

3

б

В новейших приборах задачи управления процессом измерений, вычисления и контроля решаются с помощью микропроцессоров и встроенных в светодальномер микроЭВМ.

Г1Ш 111ИЕЙУЕ ИЗМЕРЕН! I СПИ СГУЩЕИИ

Развитие светодальномерной техники в ближайшее время будет идти путем увеличения точности, надежности, быстродействия и дальности измерений; повышения уровня автоматизации процесса измерений; миниатюризации оптических систем и приборов в целом, уменьшения потребления энергии; обеспечения возможности работы в режиме диффузного отражения (без отражателя). Последний принцип реали­зован в дальномерных блоках зарубежных тахеометров ЗЕТ 130 К. (5окк1а), ИРЬ — 352/332 (Ыхкоп), ТпшЫе 3600 ЭК и др.

§ 59. Классификация светодальномеров. Точность измерений

В зависимости от точности и назначения в нашей стране выпускают светодальномеры трех типов. В первую и вторую группу входят светодаль­номеры, обозначенные буквами «Г» и «Я», применяемые соответственно при линейных измерениях в государственных геодезических сетях и в прикладной геодезии. В третью группу с обозначением «7>> входят свето­дальномеры, применяемые при создании сетей сгущения, для выполнения топографических съемок, а также в землеустроительных работах.

Условное обозначение модификаций светодальномеров составляется из порядкового номера модернизации, начальной буквы наименования прибора (С), группы (Д Т) и значения верхнего предела измерений (в км). В условное обозначение светодальномеров маркшейдерского исполнения включают букву «М», а изготавливаемых в виде насадок на теодолиты — букву «Н».

Примеры условных обозначений светодальномеров в соответствии с ГОСТ:

СГ20 — светодальномер группы Г с верхним пределом измерений 20 км;

СП ЗМ — светодальномер группы П с верхним пределом измерения 3 км маркшейдерского исполнения;

СТ5 — светодальномер группы Тс верхним пределом измерений 5 км;

2СТ 10 — модернизированный светодальномер группы Тс верхним пределом измерения 10 км.

Значение средней квадратической погрешности измерения расстоя­ний светодальномерами определяется выражением

т_в=а+Ь О^, мм, ₍₂₃₃₎

где а и Ъ — коэффициенты; В — измеряемое расстояние, км.

Значения коэффициентов а и Ь, а также пределы измерений для светодальномеров определенной группы должны соответствовать вели­чинам, приведенным в табл. 23.
