§ 46. Приборы для угловых измерений в сетях сгущения

Угловые измерения в триангуляции и полигонометрии 1-го и 2-го разрядов выполняют точными теодолитами типов Т2 (2Т2, 2Т2П, ЗТ2КП) и Т5 (2Т5, 2Т5К, 2Т5КП, ЗТ5КП).

Базовой конструкцией для унифицированных моделей теодолитов серии 2Т является теодолит 2Т2. Поэтому указанные теодолиты имеют много общих узлов и деталей управления. Они снабжены высококаче­ственными зрительными трубами с увеличением 27,5 — 30^х, в которых сетка нитей закреплена неподвижно. Для исключения коллимационной погрешности труба оборудована котировочным устройством, позволяю­щим поворачивать всю зрительную трубу относительно горизонталь­ной оси.

Юстировочное устройство состоит из клинового кольца, которое по­ворачивают с помощью специального ключа. Для приведения горизон­тальной оси теодолита в положение, перпендикулярное оси вращения теодолита, в колонках установлены эксцентриковые лагеры.

Наводящие и закрепительные устройства алидады и зрительной трубы соосны и снабжены механизмами закрепления куркового типа, расположенными с одной стороны теодолита.

Все теодолиты серий 2Т и ЗТ имеют неповторительную систему осей. К горизонтальному кругу прикреплен круг-искатель направлений, слу­жащий для перестановки лимба при измерении углов. Круг-искатель имеет шкалу с ценой деления 10°, отсчеты берут с точностью до 1 ° по индексу через одно из двух окон на колонке прибора. Установку нуж­ного отсчета выполняют вращением рукоятки перестановки горизон­тального круга после предварительного ее нажатия.

Для предварительного наведения на визирные цели зрительные тру­бы с двух сторон имеют коллиматорные визиры. Теодолиты снабжены оптическими центрирами, окуляры которых расположены в алидадной части. Для переноса теодолитов и придания им дополнительной жест­кости сверху колонок закреплены ручки. Теодолиты имеют отделяю­щиеся подставки, позволяющие проводить измерения по трехштатив- ной системе.

Ниже приводятся особенности устройства точных теодолитов.

Теодолит 2Т2 (рис. 61, а) предназначен для измерения горизонталь­ных углов и зенитных расстояний в триангуляции и полигонометрии 3-го и 4-го классов, в геодезических сетях сгущения 1-го разряда, при изыскательских работах и т. д.

Отличительной особенностью теодолита является двухсторонняя отсчетная система; в ней использован принцип совмещенного отсчи- тывания по диаметрально противоположным частям лимба с помощью оптического микрометра, что исключает в отсчетах влияние эксцент­риситета алидады.

Горизонтальный и вертикальный круги разделены через 20' и оциф­рованы через 1 Горизонтальный круг имеет двойные (бифилярные) штрихи, а вертикальный — одинарные. Отсчеты по угломерным кру­гам передаются в поле зрения микроскопа с помощью двухканальной отсчетной системы. Переключение каналов производят поворотом спе-

РАЗДЕВ III. ЙСШМЕ ГЕЦЕЗИЕСШ СЕТИ СГЩЕШ

циальнои рукоятки, расположенной слева со стороны окуляра на ко­лонке (при КЛ). При наблюдении горизонтального круга фон поля имеет зеленоватый оттенок, а вертикального — голубой.

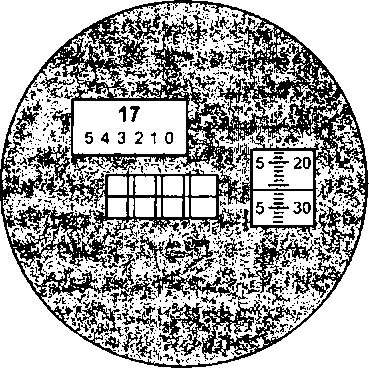

В поле зрения отсчетного микроскопа имеются три окна (рис. 61, б). В центральном окне видны диаметрально противоположные штрихи уг­ломерного крута. В нижней половине верхнего окна наблюдается шка­ла десятков минут, а в верхней половине — цифры, обозначающие число градусов. В боковом окошке видна шкала оптического микрометра; цифры слева обозначают минуты, а справа — секунды. После визиро­вания на наблюдаемую цель вращением рукоятки оптического микро­метра совмещают верхние и нижние штрихи круга и берут отсчет. В верхнем окне считывают число десятков минут. По шкале оптическо­го микрометра в боковом окне по индексу в левом ряду цифр отсчиты­вают единицы минут, в правом ряду цифр — десятки секунд и по шка­ле — секунды и их доли.

Отсчет по горизонтальному кругу - 17° 25' 26,0"

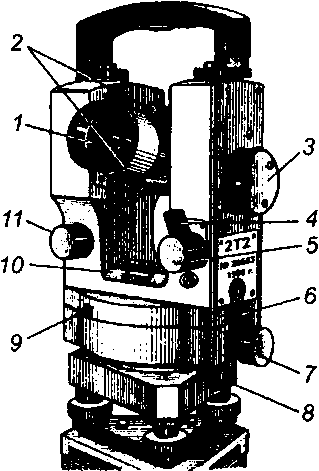

Рис. 61. Теодолит 2Т2: а — общий вид: 1 — объектив; 2 — коллиматорный визир; 3 — рукоятка микрометра; 4 — зажимное устройство вертикаль­ного лимба; 5 — наводящий винт вертикального лимба; 6 — зажимное устройство горизонтального круга; 7 — наводящий винт горизонтального круга; 8 — зажимной винт трегера (подставки); 9 — окно искателя гори­зонтального круга; 10 — уровень; И — установочный винт уровня при вертикальном круге; б — поле зрения отсчетного микроскопа

2 = *

Отсчет по вертикальному кругу берут аналогично. Следует помнить, что перед совмещением штрихов вертикального круга пузырек уровня необходимо вывести в нуль-пункт с помощью установочного винта. Зенитные расстояния и место зенита вычисляют по формулам:

Ю1-КП + 360^С

КП + 360⁰

= КП—М2 = М2 - КЛ + КП—360°

М2 =

Г1Ш 1УГЯНЫЕ ИМИ В ГЕ8|ЕЗНЕСШ СЕЛИ СГУЩЕ1И

Теодолит 2Т2П отличается от 2Т2 только зрительной трубой прямо­го изображения.

Рассмотренные теодолиты обеспечивают измерение углов одним полным приемом со средней квадратической погрешностью: горизон­тальных — 2", зенитных расстояний — 2 — 3".

Теодолит ЗТ2КП (рис. 62) является базовой конструкцией группы унифицированной серии ЗТ и представляет собой дальнейшую модифи­кацию теодолита 2Т2. В нем использован модульный принцип построе­ния, при котором конструкция разделена на ряд отдельных модулей (зри­тельная труба, вертикальная ось с горизонтальным кругом, отсчетная система вертикального крута, колонка с горизонтальной осью, микро­метр), которые можно собирать, юстировать и заменять отдельно.

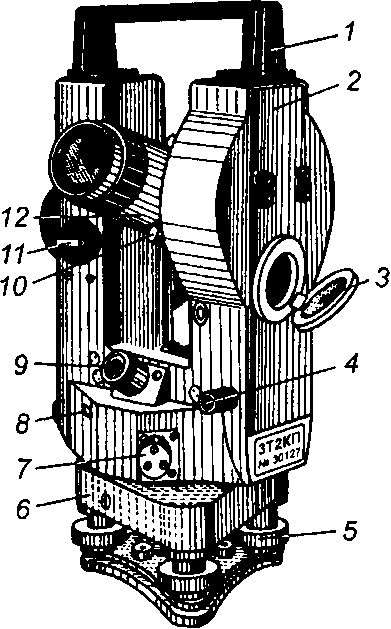

Рис. 62. Теодолит ЗТ2КП: 1 — ручка; 2 — боковая крышка; 3 — зерка­ло; 4 — установочный винт; 5 — подъемный винт; 6 — подставка (тре- гер); 7 — рукоятка перестановки горизон­тального круга; 8 — окно круга искателя; 9 — окуляр оптического центрира; 10 — кол- лиматорный визир; 11 — рукоятка переклю­чателя оптических каналов угломерных кру­гов; 12 — зрительная труба

Теодолит ЗТ2КП отличается от 2Т2 более совершенной конструкци­ей узла вертикальной оси с горизонтальным кругом и устройством точной установки заданного отсчета по кругу. Он оснащен зрительной трубой прямого изображения. Вместо уровня при вертикальном круге установлен оптический маятниковый компенсатор самоустанавливаю­щегося индекса вертикального круга, работающий в пределах ±3,5' со средней квадратической погрешностью компенсации 0,5". Вертикаль­ный крут с бифилярными штрихами такой же, как и горизонтальный, и взаимозаменяем с ним. Это обеспечивает увеличение точности изме­рения зенитных расстояний до уровня горизонтальных углов (2"). Наличие компенсатора вертикального круга позволяет использовать теодолит для нивелирования горизонтальным лучом.

Методика снятия отсчетов по угломерным кругам та же, что и у теодолита 2Т2, с той лишь разницей, что в отсчетном микроскопе тео-
