Обработка исходного пункта

Совместное уравнивание городских геодезических сетей

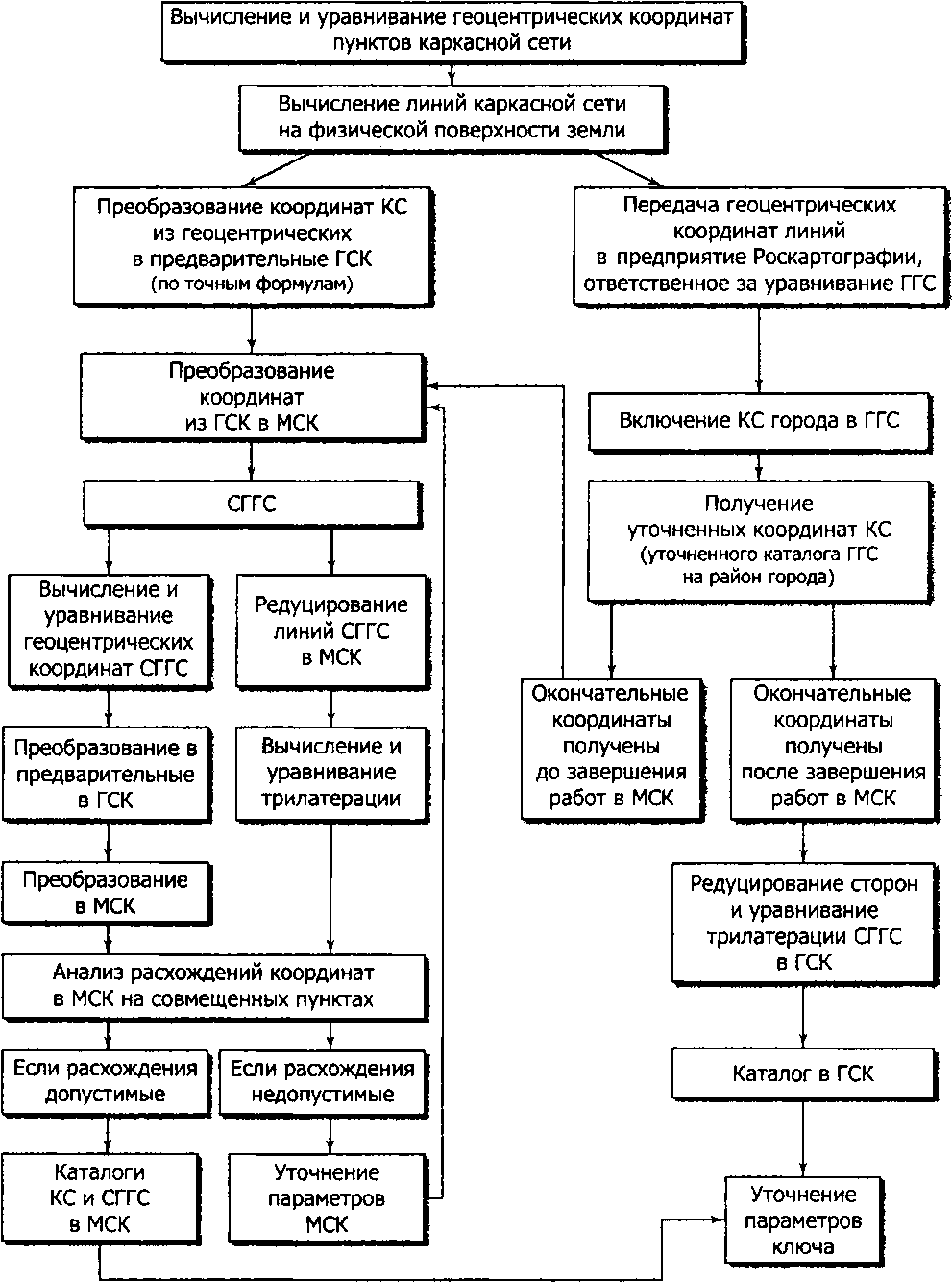

Рис. 38. Технологическая схема камеральной обработки спутниковых наблюдений и уравнивания пунктов городских геодезических сетей

- геознак на здании; А - пункт триангуляции;

□ - пункт полигонометрии

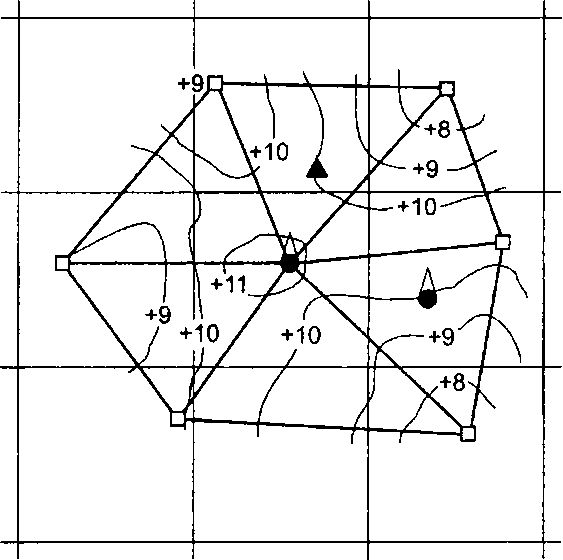

Рис. 39. Схема деформации старой сети

разрядов — в местной системе координат. Переуравнивание прежней сети производят по материалам ранее выполненных измерений.

В качестве исходных данных для совместного уравнивания геодези­ческого обоснования используют координаты пунктов каркасной и спутниковой городской геодезической сетей. Городская геодезическая сеть должна вставляться в жесткий контур уравненных пунктов СГГС.

Обработку нивелирной сети производят в соответствии с действую­щей Инструкцией по вычислению нивелировок. Вычисление и уравни­вание сетей геометрического и тригонометрического нивелирования выполняют в Балтийской системе высот 1977 г., в особых случаях — в местной системе высот.

На всю новую и ранее выполненную геодезическую сеть города составляют сводный каталог уравненных координат и высот пунктов каркасной спутниковой городской геодезической сети, полигономет­рии, а также каталог высот пунктов нивелирования. При малом объеме работ оба каталога брошюруют вместе.

Каталоги координат и высот пунктов составляют раздельно в гео­центрической, государственной и местной системах координат.

рацея ii. гещезиесие миш и 8шик 1еригош

7470

7475

7480

7485

6815

6810

6805

6800

6815

6805

6800

7470

7475

7480

7485

Пояснения 6810 ^к составлению схемы.

На всех пунктах вычисляют изменения координат Лу). По полученным значениям Дл*, Ау соответственно на каждой схеме проводят линии их равных значений.

В каталог местной системы координат включают пункты каркасной, спутниковой городской геодезической сети, пункты триангуляции, полигонометрии и нивелирования всех классов и разрядов, включая утраченные пункты, необходимые для сохранения геометрической связи в сети. В каталог государственной системы координат помещают те же пункты, за исключением пунктов полигонометрии 1-го и 2-го раз-

ЯШ 7. С13ЦШЕI КН1СМЦИ С1УПНИИХ ЩШ ГЕЦВИЕСШ СЕТЕ!

рядов и съемочных сетей. Каталог в геоцентрической системе коорди­нат составляется для пунктов каркасной и спутниковой городской гео­дезической сетей.

В каталогах значения плановых координат пунктов геодезических сетей выписывают с точностью до 0,001 м, пунктов съемочной сети — 0,01 м. Высоты пунктов, определенные нивелированием I —IV классов, приводят с точностью до 0,001 м, техническим нивелированием — до 0,01 м, спутниковыми системами — до 0,01 м с указанием класса «спут».

Каталоги координат и высот геодезических пунктов составляются для хранения как в цифровом виде, так и на бумажных носителях.

27 Геодезия

ОПРЕДЕЛЕНИЕ ПОЛОЖЕНИЯ ДОПОЛНИТЕЛЬНЫХ ОПОРНЫХ ПУНКТОО

Для окончательного сгущения геодезической сети до необходимой плотности часто определяют дополнительные пункты. Подобная же задача возникает при привязке ходов и систем съемочных ходов к пунктам опорной сети, при внецентренной установке спутниковых приемников, а также при привязке опознаков для редуцирования фото­триангуляционных сетей. Определение положения таких пунктов может быть выполнено прямой и обратной угловыми и линейной за­сечками либо их комбинациями, лучевыми и полярными системами, а также другими методами. В ряде случаев дополнительный пункт опре­деляют путем передачи (снесения) координат с вершины недоступного знака на землю.
