§ 29. Требования к закреплению пунктов спутниковых городских геодезических сетей

На закладку исходных пунктов распространяют требования, предъявляемые к пунктам ФАГС и ВГС (см. рис. 32, 33).

Исходный пункт представляет собой систему основных и конт­рольных центров. Стабильность положения основного центра относи-

Раздел II геодезические раиту мп мыш территориях

тельно контрольного проверяется высокоточными геодезическими из­мерениями не реже одного раза в 2 года. Допускается размещение цент­ров исходных пунктов на крышах зданий.

Пункты каркасной сети и СГГС-1, как правило, совмещают с пунк­тами государственной геодезической сети, узловыми пунктами город­ской полигонометрии и пунктами высокоточных сетей специального назначения. При этом предпочтение отдают существующим пунктам глубокого заложения либо надстройкам на зданиях.

Согласно Правилам закрепления центров пунктов спутниковой гео­дезической сети [17] в городах и поселках в районах сезонного промер­зания грунтов центры пунктов закладывают в основные несущие эле­менты капитальных зданий и сооружений, построенных не менее чем за 7 лет до закладки центров пунктов ФАГС и ВГС и не менее чем за Згода до закладки центров пунктов СГГС-1.

При невозможности устройства пунктов на зданиях закладывают дополнительные пункты КС и СГГС-1 с центрами глубокого заложе­ния. Центры закладывают в стороне от улиц с интенсивным движени­ем транспорта, в местах, где отсутствуют помехи прохождению спут­никовых сигналов на углах возвышения более 10° для пунктов ФАГС и ВГС и более 15° для пунктов СГГС-1. На участках предполагаемых за­строек закладка центров запрещается.

Закладку дополнительных пунктов СГГС-1 и СГГС-2 производят в необходимых случаях для обеспечения требуемой плотности сети. При этом центры совмещенных и вновь закладываемых пунктов СГГС-2 могут быть центрами как глубокого, так и мелкого заложения, стенны­ми парами или надстройками на зданиях.

Пункты СГГС всех классов должны удовлетворять требованиям долговременной сохранности и стабильности положения. Факторы, мешающие приему спутниковых сигналов (радиопомехи, экранировка принимаемых сигналов, наличие отражающих поверхностей), должны быть выявлены и устранены или сведены к минимуму.

§ 30. Основные принципы построения спутниковых городских геодезических сетей

До начала работ должен быть выполнен анализ существующих гео­дезических построений и оценена их точность. Фактическая точность взаимного положения пунктов городской сети и государственной гео­дезической сети вокруг города определяется сравнением длин конт­рольных линий, полученных из спутниковых измерений и вычислен­ных по значениям координат пунктов.

Положение одного или нескольких исходных пунктов (ИП), уста­навливающих связь с общеземной геоцентрической системой коорди­нат, должно определяться относительно как минимум трех близлежа­щих пунктов ФАГС, ВГС либо международных постоянно действующих пунктов.

В спутниковой геодезической сети необходимо выделить каркас в объеме не менее трех пунктов для высокоточного геодезического обосно­вания городской сети и для связи с государственной сетью. На этих

пит 1. С83ДАИ1Е ■ кинструиция СИУТЙНВВЫХ гвр6дских геодезических сете!

пунктах должны быть выполнены спутниковые измерения, обеспечиваю­щие определение их взаимного положения с повышенной точностью. Совмещение пунктов каркасной сети (КС) с пунктами государственной сети обеспечивает передачу государственной системы координат на пунк­ты городской сети с максимально возможной точностью.

Для повышения точности и надежности результатов наблюдений при построении СГГС следует использовать максимальное количество од­новременно работающих спутниковых приемников.

Основными этапами создания и реконструкции городских геодези­ческих сетей являются следующие.

  1. Предпроектное обследование пунктов и контрольные измерения.

Предпроектное обследование сети выполняют для проверки сохран­ности пунктов существующей геодезической сети, установления пригод­ности этих пунктов для спутниковых определений и их круглосуточной доступности. Контрольные измерения с выполнением полевых работ для определения реальной точности геодезической сети выполняют только в необходимых случаях. Соответствующие данные должны быть макси­мально получены из отчетов по ранее выполненным работам с использо­ванием высокоточных геодезических приборов (спутниковых приемни­ков, светодальномеров и электронных тахеометров).

  1. Проектирование геодезических работ.

Проектирование включает выбор схемы геодезической сети и мето­ды ее построения, а также разработку предложений и мероприятий по успешному выполнению работ. Схема проектируемой сети составляет­ся на картах масштабов 1 : 100 ООО и крупнее.

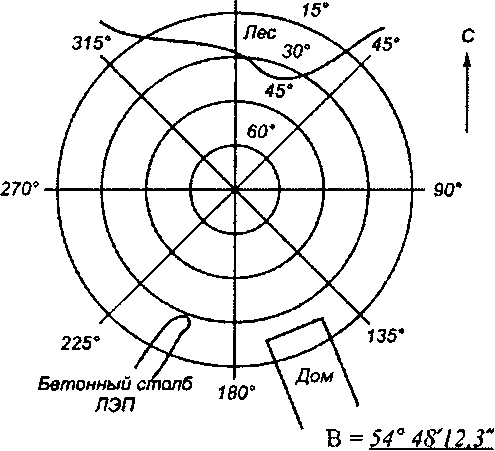

По крупномасштабным картам анализируют положение на местно­сти запроектированных пунктов на предмет наличия вокруг них пре­пятствий. Для каждого пункта, на котором возможны ограничения обзора наблюдаемых спутников, строят абрис возвышающихся пре­пятствий на пункте (рис. 35). Для этого на крупномасштабной карте определяют азимуты на крайние точки препятствия и вычисляют углы наклона как

к

V = агс1% , а

где к — высота препятствия; й — расстояние до препятствия.

При рабочем проектировании уточняется выбор пунктов проек­тируемой спутниковой сети, удов­летворяющих требованиям отсут- Дата Л июля 200,5 ^ « 26' 35.6"

Пункт Северный Объект Опытная станция ов

СТВИЯ экранирующих препятствий Составил инж. Федоров СВ. н-143.812м выше 15° над горизонтом, отражаю­щих поверхностей, которые могли Рис. 35. Абрис возвышающихся бы создать многопутевость, мощ- препятствий на пункте

РАЗЦИ II ГЕОДЕЗИЧЕСКИЕ РАЕВТЫ ИА МИН ТЕРР1ТДР1ЯХ

ных радио- и телепередатчиков, движущегося транспорта и т. п. Место­положение опорного пункта должно обеспечивать бесперебойную рабо­ту установленного на нем приемника.

Как известно, результирующая точность определения координат за­висит не только от точности дальномерных измерений, но и от геомет­рии наблюдаемых спутников. Параметр, оценивающий возрастание погрешности измерений из-за геометрии расположения спутников, на­зывают геометрическим фактором ВОР (Ве1иИоп о/ Ргес15юп — по­нижение точности). На практике используют модифицированные по­нятия ВОР: показатель РВОР, учитывающий понижение точности трехмерного позиционирования без учета погрешности определения времени; наиболее универсальный показатель СВОР, учитывающий по­нижение точности с учетом погрешности определения времени, и др.

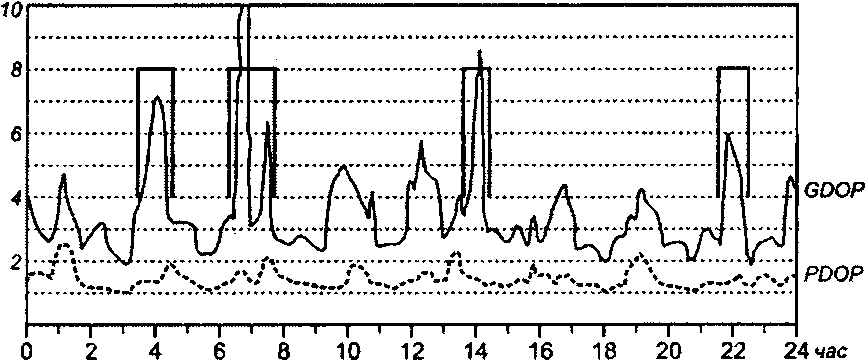

Величину геометрического фактора обычно увязывают с объемом многогранной пирамиды, вершинами которой являются точки место­положения спутников и пункта наблюдений. Чем больше объем фигу­ры, тем слабее проявляется влияние геометрии расположения спутни­ков на точность определения координат пункта. На основе информации о расположении спутников на соответствующий момент времени и приближенных координат пункта наблюдений можно до начала поле­вых спутниковых измерений построить график изменения геометри­ческого фактора во времени (рис. 36).

ООР

П ~ окна, неблагоприятные для измерений Рис. 36. График понижения геометрического фактора

По такому графику можно выделить неблагоприятные периоды для спутниковых наблюдений на пункте. На основе графика составляют программу наблюдений на пунктах на конкретные дни, которая в про­цессе работы уточняется по мере получения новых данных об эфеме­ридах спутников.
