ФГБОУ ВПО Ивановский институт ГПС МЧС России
Кафедра пожарной автоматики
в составе УНК «Государственный надзор»
Утверждаю
начальник кафедры
майор внутренней службы
__________В. А. Комельков
«__» ____________ 2014 г.
Методическая разработка
И ПЛАН ПРОВЕДЕНИЯ ПРАКТИЧЕСКОГО ЗАНЯТИЯ
(Направление подготовки 280700.62 - Техносферная безопасность
профиль «Защита в чрезвычайных ситуациях»)
по учебной дисциплине
«Системы связи и оповещения»
Тема № 3 Проводные системы и средства связи и оповещения
Занятие 3/2 Проводные средства связи и оповещения
Учебная группа 301
Обсуждена на заседании методической
секции «АСУ и связь»
Протокол от «___» __________ 2014 г.
I. Цели и задачи занятия
Изучение назначения, классификации, принципа действия средств электрической связи. Развитие навыков анализа информации, повышение кругозора учащихся.
II. Расчет учебного времени
Содержание и порядок проведения занятия |
Время, мин |
ВВОДНАЯ ЧАСТЬ ОСНОВНАЯ часть
ЗАКЛЮЧИТЕЛЬНАЯ ЧАСТЬ |
5 165 80 85 10 |
III. Литература
основная
Гладков С.В. Системы связи и оповещения: учебное пособие для студентов, курсантов и слушателей по специальности 280103.65 «Защита в чрезвычайных ситуациях», направлению подготовки 280700.62 Техносферная безопасность(профиль подготовки «Защита в чрезвычайных ситуациях»). – Иваново: ООНИ ЭКО ИвИ ГПС МЧС России, 2012. – с. 23-32, 79-84.
дополнительная
Гладков С.В., Вагин Э.Д., Колбашов М.А. Теория электрической связи. Лабораторный практикум: для курсантов, студентов и слушателей по специальностям 280104.65 и 280705 «Пожарная безопасность», 280103.65 «Защита в чрезвычайных ситуациях», направлению подготовки 280700.62 Техносферная безопасность (профили подготовки «Пожарная безопасность» и «Защита в чрезвычайных ситуациях»). – Иваново: ООНИ ЭКО ИвИ ГПС МЧС России, 2012. – с. 10-13
нормативная и нормативная правовая
3. Наставление по организации управления и оперативного (экстренного) реагирования при ликвидации чрезвычайных ситуаций. Утверждено протоколом заседания Правительственной комиссии по предупреждению и ликвидации чрезвычайных ситуаций и обеспечению пожарной безопасности от 28 мая 2010 № 4 // www.mchs.gov.ru/upload.
IV. Учебно-материальное обеспечение
1. Лабораторные установки.
V. Методические материалы
Вводная часть
При изучении средств проводной связи, используемых при решении задач гражданской обороны, защиты населении и территорий от ЧС природного и техногенного характера важно усвоить не только основные понятия и определения, но и получить устойчивые знания об особенностях использования этих средств и систем в практической деятельности.
Основная часть
1. Изучение средств проводной связи
Проводная связь является основным видом связи в повседневной деятельности. Она обеспечивает высокое качество связи, удобство ведения переговоров, быстроту и точность передачи информации, ограничивает возможность перехвата передач. Основным видом проводной связи по типу передаваемых сообщений является телефонная связь.
Проводная связь осуществляется, в основном, по проводным (кабельным) линиям. Проводные средства связи обеспечивают высокое удобство и скрытность ведения переговоров, способны обеспечить передачу больших объемов информации за малые промежутки времени. Эти средства кроме каналов телефонной связи обеспечивают организацию каналов передачи данных и в ряде случаев каналов вещания. К недостатку проводной связи следует отнести ее уязвимость по сравнению с радиосвязью в зоне чрезвычайной ситуации. Восстановление проводной связи требует больше времени и технических средств.
Проводная связь, в основном, осуществляется по каналам и линиям телефонной сети общего пользования на основе использования стационарных сооружений с привлечением в отдельных случаях ведомственных сетей связи (железной дороги, энергетики, военного гарнизона, водного транспорта и др.). Телефонная сеть общего пользования и ведомственные сети связи являются основой стационарной составляющей системы связи РСЧС. Они опираются на стационарные сооружения связи (предприятия и линии связи).
В районах ЧС могут развертываться полевые линии и средства связи с учетом ресурсной оснащенности мобильных узлов подвижных пунктов управления и специальных автомобилей, оснащенных этими средствами.
В настоящее время при обеспечении управления РСЧС проводные линии связи обеспечивают применение телекоммуникационных технологий - совокупности сетей связи и компьютерных средств, состоящих на оснащении органов управления. Такой сетью является ведомственная цифровая сеть связи с интеграцией услуг МЧС России (ЦССИУ), которая соединяет органы управления, подразделения МЧС России и обеспечивает функционирование территориальных подсистем РСЧС в режиме видеоконференцсвязи, IP- телефонии.
При организации проводной связи обеспечиваются следующие требования:
магистральные кабельные линии связи (МКЛС) связи необходимо прокладывать вне зон возможных разрушений;
трассы МКЛС следует проводить также вне зон вероятной чрезвычайной ситуации;
сетевые узлы следует располагать вне зон возможных разрушений, опасного радиоактивного загрязнения и химического заражения;
сетевые узлы должны обеспечивать организацию транзитных связей в обход территорий, отнесенных к группам по гражданской обороне;
линии передачи, станционные сооружения сетевых узлов первичной сети связи и обслуживающий их персонал следует защищать от поражающих факторов современных средств поражения;
магистральные кабельные линии связи, идущие в одном географическом направлении, следует, как правило, проектировать по разнесенным трассам, не попадающим в одни и те же зоны возможных ЧС.
по каждой трассе следует предусматривать строительство только одной МКЛС;
на территориях, отнесенных к группам по гражданской обороне от пунктов управления объектов экономики до защищенных пунктов управления (ЗПУ) связи следует прокладывать подземные кабельные линии связи в обход наземных коммутационных устройств.
от ведомственных АТС к ближайшим распределительным шкафам городской телефонной сети предусматривать прокладку соединительных кабелей;
на АТС производить установку специальной аппаратуры циркулярного вызова и дистанционного управления средствами оповещения гражданской обороны;
городские сети проводного вещания должны обеспечивать устойчивую работу систем оповещения.
при проектировании этих сетей на территориях, отнесенных к группам по гражданской обороне, следует предусматривать кабельные линии связи.
С точки зрения технической реализации в настоящее время на узлах связи применяются цифровые автоматические станции, а для повышения надежности связи проводные воздушные линии связи (рис. 1.9) заменяются подвесными и проложенными в канализационных сетях кабельными линиями.
При рассмотрении средств проводной связи целесообразно выделить комплексы оперативно-диспетчерской связи и полевые средства связи, применяемые непосредственно в районах возникновения ЧС.
В настоящее время в диспетчерских пунктах ведомств, входящих в функциональную подсистему РСЧС, используются пульты и станции диспетчерской связи различных производителей, имеющие, как правило, одинаковые функции.
Рисунок 1- Опора для крепления проводных воздушных линий связи
Аппаратно - программный комплекс оперативно-диспетчерской связи «Комплекс 01» является цифровой системой связи, имеющей широкие возможности к коммутации и регистрации голосовых и информационных каналов (рис. 2). Он предназначен для технического оснащения рабочих мест Единых дежурно-диспетчерских служб на базе телефонного номера "01" и разработан на основании приказа МЧС России от 01.10.2003г. № 585. Принцип построения изделия подчинен решению основной задачи ЕДДС - обеспечению прямой оперативной диспетчерской связью со всеми территориальными дежурно-диспетчерскими службами постоянной готовности.
Рисунок
2- Комплекс
оперативно-диспетчерской связи
Комплекс организован на базе АТС «Коралл Р-500» и имеет в своем составе АТС с возможностью расширения от 8 до 512 портов, имеющую возможность подключения к ТФОП по аналоговых двух и трех проводных СЛ, по цифровым каналам и по специальным линиям, подсистему АОН, режимы циркулярной и конференцсвязи, функции автоинформирования, переадресации внешнего абонента. внешнего абонента. АТС имеет функции сопряжения с радиостанциями; аппаратуру документирования и записи всех переговоров (проводящихся посредством проводной и радиосвязи); аппаратуру оповещения личного состава и руководства; систему громкоговорящей связи; персональный компьютер; мебельный конструктив и систему гарантированного питания. «Комплекс 01» имеет высокую надежность оборудования и питания на 2 часа.
Станции оперативной телефонной связи «Регион-120ХТ» применяются в качестве коммутатора диспетчерской связи с функциями АТС в подразделениях МВД, МЧС, ЕДДС и в других диспетчерских службах (рис. 3).
Основные характеристики Регион - 120ХТ:
емкость 246 портов на один процессор;
возможное расширение до 800 портов;
контролируемая конференцсвязь до 246 абонентов;
до 62 пультов руководителя;
работа с абонентскими шлейфами до 4кОм.
Рисунок
3- Станция
оперативной телефонной связи
"Регион-120ХТ"
Цифровая станция оперативно-диспетчерской связи СОДС НАБАТ предназначена для обеспечения оперативной, диспетчерской, директорской, селекторной связи в различных звеньях управления, для организации ведомственной связи: оперативного дежурного, руководителя с прямыми абонентами (рис. 4). СОДС НАБАТ обеспечивает максимальную емкость 192 абонента, конференцсвязь до 8 групп (до 24 участников). Эта станция рекомендована для использования в оперативных службах министерства обороны и МЧС в качестве пульта оперативно-диспетчерской связи для пожарно-спасательных аварийных служб муниципальных образований / "ПОДС ЕДДС "01".
Рисунок
4- СОДС «Набат»
Полевые средства проводной телефонной связи предназначены для организации телефонной связи при отсутствии или неработоспособности стационарной телефонной сети, например, на месте ликвидации чрезвычайных ситуаций и их последствий. Полевые средства телефонной связи обеспечивают надежную и устойчивую связь и наиболее эффективны в условиях большого скопления радиостанций на ограниченной территории и, как следствие, сильной занятости эфира. К месту чрезвычайной ситуации полевые средства телефонной связи доставляются специальными автомобилями (например, автомобиль связи и освещения), в комплект оборудования которых они входят.
К полевым средствам телефонной связи относятся полевые коммутаторы П-193М (П-193М2) и полевые телефонные аппараты ТА-57У, ТА-88 (рис. 5). Наличие полевого коммутатора в совокупности с необходимым количеством полевых телефонов позволяет в короткие сроки построить автономную телефонную сеть практически в любом месте, что определяет эффективность использования данных средств связи.
При организации телефонной сети с помощью полевых средств телефонной связи ТА-57У или ТА-88 подключаются к коммутатору П-193М2 полевым двухжильным кабелем П-274 с медными и стальными проводниками (или любым другим двухжильным проводом или кабелем), обеспечивающим необходимые электрические и механические характеристики (проводимость, прочность и т.д.). Соединение и разъединение абонентов является ручным и осуществляется оператором с помощью коммутатора.
а)
б)
в)

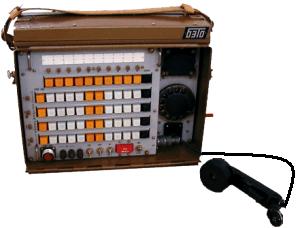

Рисунок 5- Полевой коммутатор П-193М2 (а);
полевые телефонные аппараты ТА – 57 (б) и ТА- 88 (в)
Коммутатор П-193М2 позволяет производить индивидуальное и групповое соединение десяти абонентов при помощи кнопок, причем одновременно четырех независимых друг от друга пар абонентов. Полевой коммутатор П-193М2 обеспечивает также переключение работы первого и второго абонентских комплектов с режима местной батареи (МБ) на режим работы соединительных линий и набор номера абонента автоматической телефонной станции (АТС). Для этого коммутатор имеет дисковый номеронабиратель.
При необходимости телефонные аппараты ТА-57У, ТА-88 могут работать между собой, минуя коммутатор. В этом случае соединение устанавливается непосредственно между аппаратами. Такой вариант (за исключением варианта соединения только двух ТА) телефонной сети не удобен прежде всего с точки зрения соблюдения дисциплины связи, так как вызовы будут поступать на все соединенные ТА, что обязательно приведет к отвлечению от выполняемой работы других абонентов сети.
полевой телефон ТА-57У – переносной телефонный аппарат универсальной системы МБ-ЦБ1, обеспечивающий связь в любых климатических зонах, от Заполярья до тропиков. ТА-57У может также использоваться как устройство дистанционного управления радиостанциями. Телефонный аппарат этого типа гарантирует надежную связь:
по полевым кабельным линиям П-274 не менее 40 км;
по воздушным линиям с диаметром проводов 3 мм не менее 200 км.
