Мазмұны
ЖҰМЫСТЫ БАСТАУ 1
ҚОРАПТАҒЫ БАҚЫЛАУ ПАРАҒЫ 1
ПРОЕКТОРДЫҢ БӨЛШЕКТЕРІНІҢ КӨРІНІСІ 2
PRM-25 Алдыңғы оң жағы 2
Артқы көрінісі 3
Астыңғы көрінісі 4
ҚАШЫҚТАН БАСҚАРУ ПУЛЬТІНІҢ БӨЛШЕКТЕРІ 5
ҚАШЫҚТАН БАСҚАРУ ПУЛЬТІНІҢ ЖҰМЫС АУМАҒЫ 7
ПРОЕКТОР МЕН ҚАШЫҚТАН БАСҚАРУ ПУЛЬТІНІҢ ТҮЙМЕШІКТЕРІ 7
БАПТАУ ЖƏНЕ ІСКЕ ПАЙДАЛАНУ 8
ҚАШЫҚТАН БАСҚАРУ ПУЛЬТІНІҢ БАТАРЕЯЛАРЫН САЛУ 8
КІРІС ҚҰРЫЛҒЫЛАРЫН ЖАЛҒАУ 9
ПРОЕКТОРДЫ ІСКЕ ҚОСУ ЖƏНЕ ЖҰМЫСЫН АЯҚТАУ 10
ҚАТЫНАУ ҚҰПИЯ СӨЗІН (ҚАУІПСІЗДІК ҚҰЛПЫ) ОРНАТУ 12
ПРОЕКТОРДЫҢ ДЕҢГЕЙІН РЕТТЕУ 14
КЕЗЕЛІМДІ ЖƏНЕ ТРАПЕЦИЯ ПІШІНДІ ЛАЙЫҚТАУ 15
ҮНДІЛІКТІ БАПТАУ 16
БЕЙНЕБЕТ КӨРІНІСІ (OSD) МƏЗІРІНІҢ ПАРАМЕТРЛЕРІ 17
БЕЙНЕБЕТ КӨРІНІСІ (OSD) МƏЗІРІН БАСҚАРУ ЭЛЕМЕНТТЕРІ 17
Бейнебет көрінісін шарлау 17
БЕЙНЕБЕТ КӨРІНІСІ ТІЛІН БАПТАУ 18
БЕЙНЕБЕТ КӨРІНІСІ (OSD) МƏЗІРІН ҚАРАП ШЫҒУ 19
БЕЙНЕБЕТ КӨРІНІСІНІҢ (OSD) ІШКІ МƏЗІРІН ҚАРАП ШЫҒУ 20
КЕСКІН МƏЗІРІ 21
Қосымша мүмкіндік 22
Түс реттегіші 23
КОМПЬЮТЕР МƏЗІРІ 24
БЕЙНЕ / ДЫБЫС МƏЗІРІ 25
Дыбыс 26
ОРНАТУ I МƏЗІРІ 27
ОРНАТУ ІІ МƏЗІРІ 28
Қосымша мүмкіндік 29
Бейнебет көрінісі (OSD) мəзір параметрлері 30
Шеттік құрылғыларды тексеру 30
Шам сағатын қалпына келтіру 31
Желі 31
3D 32
Зауыттық орнатымды қалпына келтіру 38
Күй 38
ТЕХНИКАЛЫҚ ҚЫЗМЕТ КӨРСЕТУ ЖƏНЕ ҚАУІПСІЗДІК 39
ПРОЕКЦИЯЛАУ ШАМЫН АУЫСТЫРУ 39
Шамды бастап қалпына келтіру 41
ПРОЕКТОРДЫ ТАЗАЛАУ 42
Объективті тазалау 42
Қаптамасын тазалау 42
КЕНСИНГТОН® ҚҰЛПЫН ПАЙДАЛАНУ 43
АҚАУЛЫҚ ЖӨНДЕУ 44
ЖИІ КЕЗДЕСЕТІН АҚАУЛЫҚТАР ЖƏНЕ ОЛАРДЫҢ ШЕШІМІ 44
АҚАУЛЫҚТЫ ЖӨНДЕУ БОЙЫНША КЕҢЕСТЕР 44
ЖАРЫҚ ДИОДТЫ ШАМ ҚАТЕЛІГІ ТУРАЛЫ ХАБАРЛАР 45
КЕСКІН АҚАУЛЫҚТАРЫ 45
ШАМНЫҢ АҚАУЛЫҚТАРЫ 46
ҚАШЫҚТАН БАСҚАРУ ПУЛЬТІНІҢ АҚАУЛЫҚТАРЫ 46
ДЫБЫСТАУЫШ ҚҰРЫЛҒЫНЫҢ АҚАУЛЫҚТАРЫ 47
Promethean, Компанияның құпия ақпараты v
ПРОЕКТОРДЫ ЖӨНДЕУДЕН ӨТКІЗУ 47
ТЕХНИКАЛЫҚ СИПАТТАМАЛАРЫ 48
ТЕХНИКАЛЫҚ СИПАТТАМАЛАРЫ 48
ПРОЕКЦИЯЛАУ АРАЛЫҒЫ КЕРІСІНШЕ ПРОЕКЦИЯЛАУ МӨЛШЕРІ 49
PRM-25 Проекциялау аралығы мен мөлшерінің кестесі 49
PRM-25 УАҚЫТ РЕЖИМІНІҢ КЕСТЕСІ 50
ПРОЕКТОРДЫҢ ӨЛШЕМДЕРІ 52
ЗАҢНАМАЛЫҚ ТАЛАПТАРҒА СƏЙКЕСТІГІ 53
FCC (ФЕДЕРАЛДЫҚ БАЙЛАНЫС КОМИССИЯСЫ) ЕСКЕРТУІ 53
КАНАДА 53
ҚАУІПСІЗДІК ТАЛАПТАРЫНА СƏЙКЕСТІГІ 53
EN 55022 ЕСКЕРТУІ 53
ЖҰМЫСТЫ БАСТАУ
Қораптағы бақылау парағы
Проекторды қорабынан абайлап алыңыз да, төмендегі заттардың бар екенін тексеріңіз:
PRM-25 DLP ПРОЕКТОРЫ
-
ҚАШЫҚТАН БАСҚАРУ
ҚУАТ СЫМЫ (ЕО)
ҚУАТ СЫМЫ
ҚУАТ СЫМЫ (АҚШ)
ПУЛЬТІ
(ҰЛЫБРИТАНИЯ)
(ЕКІ AAA БАТАРЕЯСЫ
БАР)
-
RGB СЫМЫ
ҚҰРАМДАС БЕЙІМДЕУІШКЕ
ТАСЫМАЛЫ СӨМКЕ
CD-ROM
АРНАЛҒАН RGB
(ОСЫ ПАЙДАЛАНУШЫ
(ҚОСЫМША)
НҰСҚАУЛЫҒЫ)
КЕПІЛДІК ТАЛОНЫ ТЕЗ БАСТАУ КАРТАСЫ
Егер қандай да бір бөлшек болмаса, бүлінген сияқты көрінсе, немесе құрылғы жұмыс істемесе, дереу сатушыға хабарласыңыз. Жабдықты кепілді қызмет көрсетуге қайтару қажет болатын жағдайлар үшін бастапқы қорабын сақтап қоюды ұсынамыз.
Абайлаңыз:
Проекторды шаңы көп ортада пайдаланбаңыз.
Promethean, Компанияның құпия ақпараты 1
Проектордың бөлшектерінің көрінісі
PRM-25 Алдыңғы оң жағы
|
БӨЛШЕК |
|
|
ЗАТБЕЛГІ |
|
|
СИПАТТАМА |
|
|
МЫНА БЕТТI |
|
|
|
|
|
|
|
|
|
ҚАРАҢЫЗ: |
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1. |
|
|
Биіктік реттегіш |
Биіктік реттегішті босату үшін басыңыз |
|
|
|
|
||||
|
|
түймешігі |
|
14 |
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
2. |
|
|
Биіктік реттегіш |
Проектордың деңгейін реттейді |
|
|
|
|||||
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|||
3. |
|
|
Объективтің қақпағы |
Объективті пайдаланбаған кезде қорғайды |
|
|
|
|||||
|
|
|
|
|
|
|
|
|
||||
4. |
|
|
Объектив |
Проекциялық объектив |
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
||
5. |
|
|
ИҚ қабылдағыш |
Қашықтан басқару пультінен ИҚ сигналды |
|
5 |
|
|
||||
|
|
қабылдайды |
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
6. |
|
|
Кезелім шығыры |
Проекцияланатын кескінге кезеледі |
|
15 |
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Red (қызыл) |
Шам қуат көзіне қосуға дайын. |
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
ДАЙЫН ШАМЫ (жарық |
|
Шам дайын емес |
|
|
|
|||
7. |
|
|
диод) |
Жыпылықтау |
(Дайындалу/сөну/салқындау) |
|
|
|
||||
|
|
(45-беттегі Шам Қателігі туралы хабарлар |
|
|||||||||
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
тарауын қараңыз) |
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
POWER (қуат) шамы |
Жыпылықтау |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Маңызды:
Проектордағы желдеткіш саңылаулар ауаның жақсы айналуына мүмкіндік береді, ол проектордың шамын салқын күйде ұстайды. Желдеткіш саңылаулардың ешқайсысын бітеп тастамаңыз.
Promethean, Компанияның құпия ақпараты 2
Артқы көрінісі |
|
|
|
|
БӨЛШЕК |
ЗАТБЕЛГІ |
СИПАТТАМА |
МЫНА БЕТТI |
|
|
|
ҚАРАҢЫЗ: |
|
|
|
|
|
|
|
1. |
AC IN |
Қуат сымын жалғау |
10 |
|
2. |
(USB) |
Компьютердегі USB СЫМЫН жалғау |
|
|
|
|
|
|
|
3. |
VGA OUT |
RGB СЫМЫН бейнебетке жалғау |
|
|
(тек VGA IN-1 үшін өтпелі кіріс) |
|
|
||
|
|
|
|
|
|
|
|
|
|
4. |
ЖАЖ |
Ethernet желісінің ЖАЖ СЫМЫН жалғау |
|
|
|
|
|
|
|
5. |
VGA IN – 1 |
RGB СЫМЫН компьютерден жəне |
|
|
құралас құрылғылардан жалғау |
9 |
|
||
|
|
|
||
|
|
|
|
|
6. |
VGA IN – 2 |
RGB СЫМЫН компьютерден жəне |
|
|
|
|
|||
құралас құрылғылардан жалғау |
|
|
||
|
|
|
|
|
|
|
|
|
|
7. |
HDMI |
HDMI құрылғысынан HDMI СЫМЫН жалғау |
|
|
|
|
|
|
|
8. |
S-VIDEO IN |
Бейне құрылғыдан S-VIDEO СЫМЫН жалғау |
|
|
|
|
|
|
|
9. |
VIDEO IN |
Бейне құрылғыдан ҚҰРАМДАС ҚҰРЫЛҒЫ |
|
|
СЫМЫН жалғау |
|
|
||
|
|
|
|
|
|
|
|
|
|
10. |
Kensington құлпы |
Тұрақты нысанды Кенсингтон ® құлпы жүйесінің |
43 |
|
көмегімен қорғау |
|
|||
|
|
|
|
|
|
|
|
|
|
11. |
AUDIO IN (сол жəне |
Дыбыстық құрылғыдан S ДЫБЫСТАУЫШ |
|
|
оң жақ) |
СЫМЫН жалғау |
|
|
|
|
|
|
||
|
|
|
|
|
12. |
RS-232 |
RS-232 тізбекті портын қашықтан басқару |
|
|
пультіне жалғау |
9 |
|
||
|
|
|
||
13. |
AUDIO IN |
Кіріс құрылғыдан AUDIO СЫМЫН жалғау |
|
|
AUDIO OUT |
AUDIO СЫМЫН дыбыстауыш өтпелі кірісіне |
|
|
|
|
|
жалғау |
|
|
Ескерім:
Егер сіздің бейне қабылдағыш жабдығыңызда түрлі кіріс сигнал көздері болса, əуелі HDMI/DVI, құралас құрылғы (өтпелі VGA), S-Video, Құраластарды жалғаған жөн.
Promethean, Компанияның құпия ақпараты 3
Астыңғы көрінісі
БӨЛШЕК |
|
|
ЗАТБЕЛГІ |
|
СИПАТТАМА |
МЫНА БЕТТI |
|
|
|||
|
|
|
|
|
|
ҚАРАҢЫЗ: |
|
|
|||
|
|
|
|
|
|
|
|
|
|||
1. |
|
|
Еңіс реттегіш |
|
Еңіс орналасуын реттеу үшін реттегіш тетігін |
14 |
|
|
|||
|
|
|
бұраңыз. |
|
|
||||||
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
||||
2. |
|
|
Төбе тіреуішінің |
|
Проекторды төбеге ілу туралы ақпарат алу үшін сатушыға |
|
|||||
|
|
саңылаулары |
хабарласыңыз |
|
|
|
|||||
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|||
3. |
|
|
Биіктік реттегіш |
|
Реттегіш түймешігі басылғанда, реттегіш төмен |
|
|
|
|||
|
|
|
түседі. |
14 |
|
|
|||||
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
||||
4. |
|
|
Биіктік реттегіш |
|
Биіктік реттегішті босату үшін басыңыз. |
|
|
||||
|
|
|
|
|
|
||||||
|
|
түймешігі |
|
|
|
|
|||||
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|||
Ескерім:
Орнатқан кезде, тек UL тізіміндегі төбелік аспаларды пайдаланыңыз.
Төбеге орнату үшін құпталған аспалық техникалық жабдықты жəне бұрандалық тереңдігі көп дегенде 6 мм (0,23 дюйм) болатын M4 бұрандаларын пайдаланыңыз.
Төбелік аспаның құрылмасының лайықты пішіні мен күші болуға тиіс. Төбелік аспаның жүк көтеру қабілеті орнатылған жабдықтың салмағынан аспауға тиіс, жəне қосымша сақтық шарасы ретінде, жабдықтың салмағынан үш есе артық салмаққа (кем дегенде 5,15 кг) 60 секундтан артық шыдауға тиіс.
Promethean, Компанияның құпия ақпараты 4

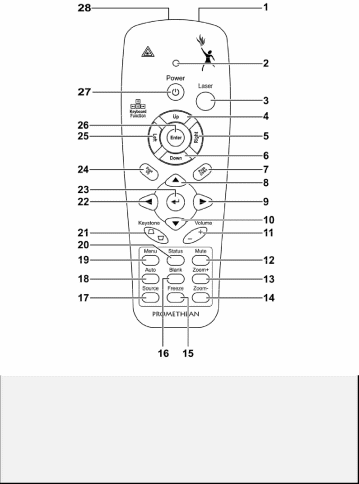

Қашықтан басқару пультінің бөлшектері
Маңызды:
Проекторды күшті люминисцентті жарық шамы жағулы тұрғанда пайдаланбаңыз. Кейбір люминисцентті шамдар қашықтан басқару пультінің жұмысын үзіп тастауы мүмкін.
Қашықтан басқару пультi мен проектордың арасындағы жолда кедергi жоғын тексеріңіз. Егер қашықтан басқару пультi мен проектордың арасындағы жолда кедергi болса, проектор бейнебеттері сияқты белгілі бір шағылыстырғыш беткі қабаттардың сигналы шағылысуы мүмкін.
Проектордағы түймешіктер мен пернелердің функциялары қашықтан басқару пультіндегі түймешіктердің функцияларымен бірдей. Пайдаланушы нұсқаулығында қашықтан басқару пультіне негізделген функциялар суреттеледі.
Promethean, Компанияның құпия ақпараты 5
БӨЛШЕК |
|
|
ЗАТБЕЛГІ |
|
СИПАТТАМА |
|
МЫНА БЕТТI |
|
|
|||
|
|
|
|
|
|
|
ҚАРАҢЫЗ: |
|
|
|||
1. |
|
|
ИҚ сигнал бергіші |
|
Проекторға сигнал береді |
|
|
|
||||
|
|
|
|
|
|
|
|
|
||||
2. |
|
|
Күй шамы (LED) |
|
Қашықтан басқару пульті пайдаланылған кезде жанады |
|
|
|
||||
|
|
|
|
|
|
|
|
|
||||
3. |
|
|
Laser |
|
Бейнебеттегі көрсеткіні іске қосу үшін басыңыз |
|
|
|
||||
|
|
|
|
|
|
|
||||||
4. |
|
|
Up |
|
USB құрылғысы арқылы дербес компьютерге қосылған кезде жоғары |
|
||||||
|
|
|
|
|
меңзер |
|
|
|
||||
5. |
|
|
Right |
|
USB құрылғысы арқылы дербес компьютерге қосылған кезде оң жақ |
|
||||||
|
|
|
|
|
меңзер |
|
|
|
||||
6. |
|
|
Down |
|
USB құрылғысы арқылы дербес компьютерге қосылған кезде төмен |
|
||||||
|
|
|
|
|
меңзер |
|
|
|
||||
7. |
|
|
Page Down |
|
USB құрылғысы арқылы дербес компьютерге қосылған кезде бетті |
|
||||||
|
|
|
|
|
төмен жылжытады |
|
|
|
||||
8. |
|
|
Жоғары көрсеткі |
|
Бейнебет көрінісіндегі параметрлерді шарлайды |
|
|
|
|
|||
|
|
|
|
|
|
17 |
|
|
||||
9. |
|
|
Оң жақ көрсеткі |
|
|
|
||||||
|
|
|
жəне өзгертеді |
|
|
|
||||||
|
|
|
|
|
|
|
|
|
||||
10. |
|
|
Төмен көрсеткі |
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|||
11. |
|
|
Volume +/- |
|
Үнділікті баптайды |
|
16 |
|
|
|||
|
|
|
|
|
|
|
|
|
|
|||
12. |
|
|
Mute (Өшіру) |
|
Кіріктірілген үндеткішті өшіреді |
|
|
|
||||
|
|
|
|
|
|
|
|
|
||||
13. |
|
|
Zoom+ |
|
Үлкейту |
|
15 |
|
|
|||
|
|
|
|
|
|
|
|
|
||||
14. |
|
|
Zoom- |
|
Кішірейту |
|
|
|
||||
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|||
15. |
|
|
Freeze |
|
Бейнебеттегі суретті қимылсыз етеді/қимылдатады |
|
|
|
||||
|
|
|
|
|
|
|
|
|
||||
16. |
|
|
Blank |
|
Бейнебетті бос етеді |
|
|
|
||||
|
|
|
|
|
|
|
|
|
||||
17. |
|
|
Source |
|
Кіріс құрылғысын анықтайды |
|
|
|
||||
|
|
|
|
|
|
|
||||||
18. |
|
|
Auto |
|
Фазаны, трекингті, өлшемді, позицияны өздігінен лайықтау |
|
||||||
|
|
|
|
|
|
|
|
|
||||
19. |
|
|
Menu |
|
Бейнебет көрінісін ашады |
|
17 |
|
|
|||
|
|
|
|
|
|
|
|
|
|
|||
20. |
|
|
Күй |
|
Бейнебет көрінісінің күй мəзірін ашады (мəзір тек |
|
38 |
|
|
|||
|
|
|
|
кіріс құрылғысы анықталғанда ғана ашылады) |
|
|
|
|||||
|
|
|
|
|
|
|
|
|
||||
21. |
|
|
Keystone |
|
Кескін трапециясы əсерін (үстін/астын кеңейту) |
|
15 |
|
|
|||
|
|
үсті/асты |
|
түзетеді |
|
|
|
|||||
|
|
|
|
|
|
|
|
|||||
22. |
|
|
Сол жақ көрсеткі |
|
Бейнебет көрінісіндегі параметрлерді шарлайды |
|
|
|
|
|||
|
|
|
|
|
жəне өзгертеді |
|
|
|
|
|||
23. |
|
|
Enter |
|
Бейнебет көрінісіндегі параметрлерді өзгертеді |
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|||
24. |
|
|
Page Up |
|
USB құрылғысы арқылы дербес компьютерге |
|
17 |
|
|
|||
|
|
|
|
|
қосылған кезде бетті жоғары жылжытады |
|
|
|
||||
25. |
|
|
Left |
|
USB құрылғысы арқылы дербес компьютерге |
|
|
|
|
|||
|
|
|
|
|
жалғанғанда төмен меңзер |
|
|
|
|
|||
26. |
|
|
Enter |
|
USB құрылғысы арқылы дербес компьютерге |
|
|
|
|
|||
|
|
|
|
|
жалғанғанда енгізу пернесі |
|
|
|
|
|||
27. |
|
|
Power |
|
Проекторды қосу немесе өшіру |
|
10 |
|
|
|||
|
|
|
|
|
|
|
|
|
|
|||
28. |
|
|
Laser |
|
Бейнебет көрсеткісі ретінде пайдаланыңыз. КӨЗГЕ |
|
|
|
||||
|
|
|
|
|
БАҒЫТТАМАҢЫЗ. |
|
|
|
||||
Promethean, Компанияның құпия ақпараты |
6 |
|
|
|||||||||
Қашықтан басқару пультінің жұмыс аумағы
Қашықтан басқару пульті проекторды басқару үшін инфрақызыл сигнал беруді пайдаланады. Қашықтан басқару пультін проекторға тура бағыттау қажет емес. Қашықтан басқару пультін проектордың екі жанына немесе артқы жағына перпендикуляр ұстамаған жағдайда, қашықтан басқару пульті проектордың деңгейінен жоғары немесе төмен шамамен 7 метр (23 фут) жəне 15 градус радиуста жұмыс істейді. Егер проектор қашықтан басқару пультіне жауап бермесе, сəл жақындаңыз.
Проектор мен қашықтан басқару пультінің түймешіктері
Проекторды қашықтан басқару пультінің немесе проектордың үстіндегі түймешіктердің көмегімен іске пайдалануға болады. Барлық əрекеттерді қашықтан басқару пульті арқылы іске асыруға болады; ал проектордағы түймешіктердің пайдаланылу ауқымы шектеулі.
Promethean, Компанияның құпия ақпараты 7
БАПТАУ ЖƏНЕ ІСКЕ ПАЙДАЛАНУ
Қашықтан басқару пультінің батареяларын салу
1. Батарея бөлімінің қақпағын меңзердің бағытымен сырғыта отырып, қақпақты алыңыз.
2. Батареяның оң мəнді жағын жоғары қаратып салыңыз.
3. Қақпағын орнына салыңыз.
Абай болыңыз:
Тек AAA тұрпатты батареяларды қолданыңыз (Сілтілі батареяларды қолданған жөн).
Батареялардан жергілікті нормативтік ережелерге сəйкес арылыңыз .
Проектор ұзақ уақыт пайдаланылмаған кезде, батареяларды шығарып қойыңыз.
Promethean, Компанияның құпия ақпараты 8
Кіріс құрылғыларын жалғау
Дербес компьютерді не қолкомпьютерді жəне бейне құрылғыларды проекторға бір мезгілде қатар жалғауға болады. Бейне құрылғылардың қатарына DVD, VCD жəне VHS ойнатқыштар, сондай-ақ кинокамералар мен цифрлық фотокамералар жатады. Жалғанатын құрылғының тиісті шығыс ағытпасы бар екенін тексеру үшін оның пайдаланушы нұсқаулығын қараңыз.
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
БӨЛШЕК |
ЗАТБЕЛГІ |
СИПАТТАМА |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
(USB) |
Компьютерден USB СЫМЫН жалғау |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
VGA OUT |
RGB СЫМЫН бейнебетке жалғау (тек VGA IN-1 үшін өтпелі кіріс) |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
ЖАЖ |
Ethernet желісінің ЖАЖ СЫМЫН жалғау |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
VGA IN – 1 |
RGB СЫМЫН компьютерден жəне құралас құрылғылардан |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
жалғау |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
VGA IN – 2 |
RGB СЫМЫН компьютерден жəне құралас құрылғылардан |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
жалғау |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
AUDIO IN |
Кіріс құрылғыдан AUDIO СЫМЫН жалғау |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
AUDIO OUT |
AUDIO СЫМЫН дыбыстауыш өтпелі кірісіне жалғау |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
HDMI |
HDMI құрылғысынан HDMI СЫМЫН жалғау |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
S-VIDEO IN |
Бейне құрылғыдан S-VIDEO СЫМЫН жалғау |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
VIDEO IN |
Бейне құрылғыдан ҚҰРАМДАС ҚҰРЫЛҒЫ СЫМЫН жалғау |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
AUDIO IN (сол жəне |
Дыбыстық құрылғыдан ДЫБЫСТАУЫШ SСЫМЫН жалғау |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
оң жақ) |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
RS-232C |
RS-232 тізбекті портын қашықтан басқару пультіне жалғау |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ескерту:
Қ
осылымдарды
жасардан бұрын, қауіпсіздік шарасы
ретінде проектор мен жалғанатын
құрылғылардың бəрін қуат көзінен
ажыратыңыз.
Promethean, Компанияның құпия ақпараты 9
Проекторды іске қосу жəне жұмысын аяқтау
1. Қуат сымын проекторға жалғаңыз. Екінші ұшын қабырғалық розеткаға жалғаңыз.
Протектордағы POWER жəне READY жарық диодты шамдары жанады.
2. Жалғанған құрылғыларды іске қосыңыз.
3. READY шамының біркелкі қызыл түспен жанып тұрғанын, қызыл түспен жыпылықтап тұрмағанын тексеріңіз. Содан кейін проекторды іске қосу
үшін
POWER
түймешігін
басыңыз.
Проектордың бастапқы бейнебеті көрініс береді де, жалғанған құрылғылар анықталады.
Егер қауіпсіздік құлпы іске қосылса, 12-беттегі Қатынау құпия сөзін (Қауіпсіздік құлпы) орнату тарауын қараңыз.
4. Егер біреуден артық құрылғы жалғанған болса, құрылғыларды айналдыра қаару үшін Source (сигнал көзі) түймешігін басып, ▲▼ түймешігін пайдаланыңыз.
(Құралас құрылғыға Құралас құрылғы адаптеріне қосылған RGB арқылы қолдау көрсетіледі).
VGA 1/VGA 2: Аналогтық RGB
құраласы: DVD кіріс YCbCr / YPbPr немесе HDTV кіріс YPbPr - HD15 ағытпасы арқылы
Құралас бейне құрылғысы: Əдеттегі құралас бейне құрылғы
S-Video: Супер бейне (Y/C бөлінген)
HDMI: HDMI, DVI
Promethean, Компанияның құпия ақпараты 10
5. "Қуатты өшіру керек пе?/Power түймешігін қайтадан басыңыз" деген хабар көрінгенде, POWER түймешігін басыңыз. Проектор өшеді.
Абайлаңыз:
Проекторды іске қоспас бұрын объективтің қақпағын алуды ұмытпаңыз.
Проектордың суығанын көрсетіп, READY (дайын) шамы жыпылықтағанын қойғанша, қуат сымын розеткадан суырмаңыз.
Promethean, Компанияның құпия ақпараты 11
Қатынау құпия сөзін (Қауіпсіздік құлпы) орнату
Құпия сөз орнатып, проекторды рұқсатсыз пайдаланылудан қорғау үшін төрт (меңзер) түймешікті пайдалануға болады. Құпия сөз іске қосылған кезде, ол проектор токқа қосылғаннан кейін енгізілуге тиіс. (Бейнебет көрінісі мəзірлерін пайдалану туралы анықтама алу үшін 17-
бетіндегі Бейнебет көрінісін шарлау тарауын жəне 18-бетіндегі Бейнебет көрінісінің тілі
тарауын қараңыз).
Маңызды:
Құпия сөзді қауіпсіз жерде сақтаңыз. Құпия сөз болмаса, сіз проекторды пайдалана алмайсыз. Егер құпия сөзді жоғалтып алсаңыз, құпия сөзді ашу туралы ақпарат алу үшін сатушыға хабарласыңыз.
1. Бейнебет көрінісі мəзірін ашу үшін Мəзір түймешігін басыңыз.
2. Орнату I мəзіріне өту үшін ◄► көрсеткі түймешікті басыңыз.
3. Қауіпсіздік құлпы таңдау үшін ▲▼
к
өрсеткі
түймешікті басыңыз.
4. Қауіпсіздік құлпы функциясын іске қосу немесе ажырату үшін ◄► көрсеткі түймешікті басыңыз.
Құпия сөздің тілқатысу терезесі автоматты түрде пайда болады.
Promethean, Компанияның құпия ақпараты 12
5. Құпия сөзді енгізу үшін ИҚ қашықтан басқару пультіндегі ▲▼◄► жүгіргі түймешіктерін басуға болады. Бір меңзерді қамтыған кез келген пернелер қиысымын бес рет
пайдалануға болады, бірақ бес реттен кем болмау керек.
Құпия сөзді орнату үшін көрсеткі түймешіктерді басыңыз. Мəзір түймешігін басып, тілқатысу терезесінен шығыңыз .
6. Қауіпсіздік құлпы іске қосылған жағдайда, пайдаланушы қуат қосу пернесін басқанда, құпия сөзді растау мəзірі пайда болады.
Құпия сөзді 5-ші қадамда орнатқан ретпен енгізіңіз. Құпия сөзді ұмытып қалған жағдайда, қызмет көрсету орталығына хабарласыңыз.
Қызмет көрсету орталығы иеленушіні тексереді де, құпия сөзді қалпына келтіруге көмектеседі.
Promethean, Компанияның құпия ақпараты 13
Проектордың деңгейін реттеу
Проектордың параметрлерін баптаған кезде төмендегіні ескеріңіз:
Проектордың үстелі немесе тұрғысы тегіс əрі орнықты болуға тиіс.
Проекторды бейнебетке перпендикуляр етіп орналастырыңыз.
Сымдардың қауіпсіз жерде орналасуын қамтамасыз етіңіз. Əйтпесе оларға сүрініп кетуіңіз мүмкін.
-
1.
Проектордың деңгейін жоғарылату үшін проекторды көтеріңіз де, [A] биіктік
реттегіш түймешікті басыңыз [B].
Биіктік реттегіш төмен түседі [C].
2.
Проектордың деңгейін төмендету үшін биіктік реттегіш түймешікті басыңыз да,
проектордың үстінен төмен басыңыз.
3.
Суреттің еңісін лайықтау үшін еңіс реттегішті қалаған еңіске жеткенше [D] оңға
немесе солға
бұрыңыз.
Promethean, Компанияның құпия ақпараты 14
Кезелімді жəне трапеция пішінді лайықтау
1. Проекцияланатын кескінді анық ету үшін
Image-focus (Кескін кезелімі) басқару элементін (тек проекторда ғана ) пайдаланыңыз .
2. Кескін трапециясы əсерін түзету үшін қашықтан басқару пультіндегі KEYSTONE (үстін немесе астын жалпайту) түймешіктерін пайдаланыңыз.
3. Бейнебетте трапеция басқару элементі пайда болады.
Promethean, Компанияның құпия ақпараты 15
Үнділікті баптау
1. Қашықтан басқару пультіндегі Үнділік +/-түймешіктерін басыңыз. Бейнебетте Үнділікті басқару элементі пайда болады.
Ескерім: Осы үнділікті басқару элементі сыртқы дыбыстық құрылғыларғ а арналған, себебі проектордың ішінде үндеткіш жоқ.
2. Үнділікті өшіру үшін
M
UTE
(
Дыбысты өшіру)
түймешігін
басыңыз.
Promethean, Компанияның құпия ақпараты 16
БЕЙНЕБЕТ КӨРІНІСІ (OSD) МƏЗІРІНІҢ ПАРАМЕТРЛЕРІ
Бейнебет көрінісі (OSD) мəзірін басқару элементтері
Проектордағы бейнебет көрінісі (OSD) кескінді лайықтауға жəне түрлі параметрлерді өзгертуге мүмкіндік береді.
Бейнебет көрінісін шарлау
Осы қашықтан басқару пультінің түймешіктерін бейнебет көрінісін шарлап, өзгерістер енгізу үшін пайдалануға болады. Төмендегі суретте проектордағы тиісті түймешіктер көрсетілген.
Бейнебет көрінісіне кіру үшін Мəзір түймешігін басыңыз.
Онда бес мəзір бар. Мəзірлердің бірінен біріне өту үшін ◄► көрсеткі түймешікті басыңыз.
Мəзірде жоғары-төмен жылжу үшін ▲▼ көрсеткі түймешікті басыңыз.
Параметрлердің мəндерін өзгерту үшін ◄► түймешігін басыңыз.
Бейнебет көрінісін жабу үшін немесе ішкі мəзірді қалдыру үшін Мəзір түймешігін басыңыз.
Ескерім:
Бейне көзіне қарай, бейнебет көрінісіндегі элементтердің б əрі жұмыс істей бермейді. Мысалы, Компьютер мəзіріндегі Көлбеу/Тік позиция элементтерін ғана компьютерге жалғанғанда өзгертуге болады. Жұмыс істемейтін элементтерді ашу мүмкін емес, олар сұр түспен көрінеді.
Promethean, Компанияның құпия ақпараты 17
Бейнебет көрінісі тілін баптау
Жалғастырар алдында өзіңіз қалаған бейнебет көрінісі тілін орнатыңыз.
1. Мəзір түймешігін басыңыз. Орнату I мəзірін шарлау үшін ◄► көрсеткі түймешікті басыңыз.
2. Тіл бөлектелгенше ▲▼ көрсеткі түймешікті басыңыз.
Өзіңіз қалаған тіл бөлектелгенше, ◄► көрсеткі түймешікті басыңыз.
Бейнебет көрінісін жабу үшін Мəзір түймешігін екі рет басыңыз.
Promethean, Компанияның құпия ақпараты 18
Бейнебет көрінісі (OSD) мəзірін қарап шығу
Параметрді жылдам табу үшін немесе параметрдің ауқымын айқындау үшін төмендегі суретті пайдаланыңыз.
Promethean, Компанияның құпия ақпараты 19
Бейнебет көрінісінің (OSD) ішкі мəзірін қарап шығу
Promethean, Компанияның құпия ақпараты 20
Кескін мəзірі
Бейнебет көрінісі мəзірін ашу үшін Мəзір түймешігін басыңыз. Кескін М əзіріне өту үшін ◄► көрсеткі түймешікті басыңыз. Кескін мəзірінде жоғары-төмен жылжу үшін ▲▼ көрсеткі түймешікті басыңыз. Параметрлердің мəндерін өзгерту үшін ◄► түймешігін басыңыз.
|
БӨЛШЕК |
|
|
СИПАТТАМА |
|
|
|
|
|
|
|
|
Бейнебет режимі |
|
Бейнебет режимін баптау үшін ◄► көрсеткі түймешікті басыңыз. |
|
|
|
|
|
|
|
|
|
Айқын түс |
|
Brilliant Color мəнін лайықтау үшін ◄► көрсеткі түймешікті басыңыз. |
|
|
|
|
|
|
|
|
|
Жарықтылық |
|
Бейнебеттің жарықтылығын лайықтау үшін ◄► көрсеткі түймешікті басыңыз. |
|
|
|
|
|
|
|
|
|
Контраст |
|
Бейнебеттің контрастылығын лайықтау үшін ◄► көрсеткі түймешікті басыңыз. |
|
|
|
|
|
|
|
|
|
Анықтық |
|
Анықтық деңгейін лайықтау үшін ◄► көрсеткі түймешікті басыңыз. |
|
|
|
|
|
|
|
|
|
Гамма |
|
Бейнебеттің гамма түзетуін лайықтау үшін ◄► көрсеткі түймешікті басыңыз. |
|
|
|
|
|
|
|
|
|
Қосымша |
|
Қосымша мəзіріне кіру үшін |
(Enter) / ► түймешігін басыңыз. 22-беттегі |
|
|
|
Қосымша мүмкіндік тарауын қараңыз. |
|
||
|
|
|
|
||
|
|
|
|
|
|
|
Бастапқы |
|
Əдепкі мəндерді қайтару үшін |
(Enter) / ► түймешігін басыңыз. |
|
|
қалпына келтіру |
|
|
|
|
|
|
|
|
|
|
