Лабораторная работа №4 Условия в электронных таблицах

Задание:

Вычислить значение функции в зависимости от значе­ний аргумента на заданном интервале с шагом 1. Построить график данной функции.

Порядок выполнения работы

Дана функция для

Заполним таблицу данными: В ячейках А1 и В1 соот­ветственно введем Х и У. В столбце А введем значения аргу­мента функции в зависимости от заданного интервала и шага. В столбце В для каждого значения аргумента необходимо вы­числить значение функции. Причем заметим, что от значения Х (больше или меньше нуля) функция может меняться. Должна получиться следующая таблица (рис.4) (ее можно за­полнять как по горизонтали, так и по вертикали):

Рисунок 4 – Ввод формулы для вычисления значения функции

Для ячейки B2 вызываем «Мастер функций» и исполь­зуем функцию «ЕСЛИ», подставляя в качестве Х адрес ячейки (в данном случае, А2). Затем производим копирование данной формулы для получения остальных значений У.

Получится следующая таблица (рис. 5):

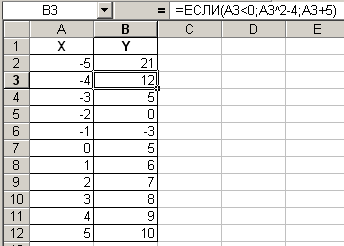

Рисунок 5 – Таблица значений заданной функции на заданном интервале. Построение с использованием функции «ЕСЛИ»

Теперь необходимо построить график функции. Для по­строения графика необходимо выделить диапазон значений функции вместе с заголовком. В нашем случае это диапазон В1:В12. Не снимая выделения вызвать «Мастер диаграмм» (нажав на кнопку или воспользовавшись меню ВСТАВКА – ДИАГРАММА) (рис. 6)

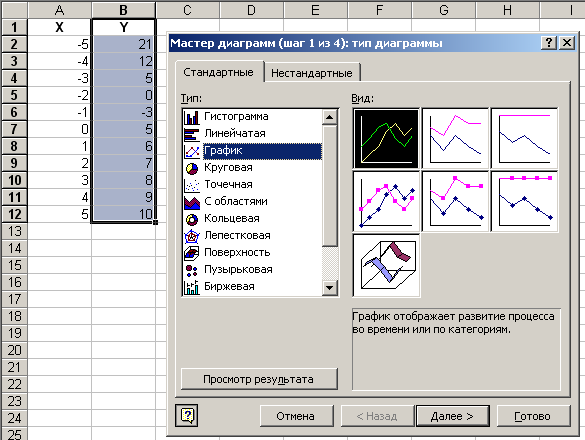

Рисунок 6 – Построение графика с помощью «Мастера диаграмм»

В ыбрать вид диаграммы «График» и перейти ко вто­рому шагу Мастера диаграмм, нажав кнопку «Далее». Во вто­ром шаге «Мастера» необходимо задать диапазон данных (в нашем случае в столбцах) и перейти к вкладке «Ряд» для вы­бора подписей по оси Х (рис. 7).

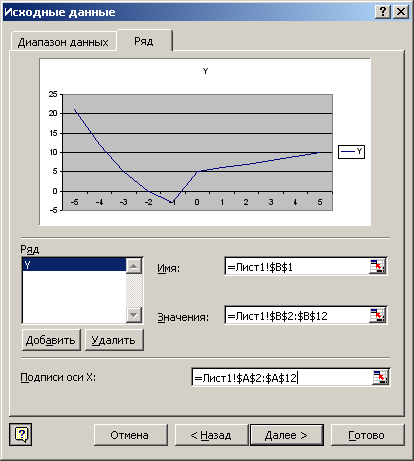

Рисунок 7 – Построение графика с помощью «Мастера диаграмм». Шаг 2.

В строке «Подписи по оси Х» необходимо задать диа­пазон ячеек, в которых находятся значения аргумента функ­ции. Затем можно нажать кнопку «Далее» и перейти к треть­ему шагу заполнения Мастера – установки параметров диа­граммы и к четвертому шагу – расположению диаграммы. Можно также, нажав кнопку «Готово», получить график тре­буемой функции (рис. 8.)

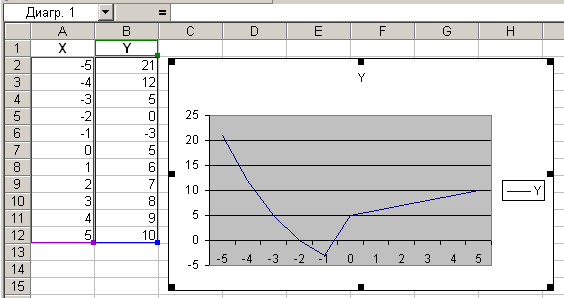

Рисунок 8 – Полученный график заданной функции.

Варианты для самостоятельной работы:

1)

2)

3)

4)

5)

6)

7)

8)

9)

10)

11)

12)

Лабораторная работа №5 Построение биоритмов человека

Постановка задачи:

Существует гипотеза, что жизнь человека подчиняется трем циклическим процессам, называемым биоритмами. Эти циклы описывают три стороны самочувствия человека: физи­ческое, эмоциональное и интеллектуальное.

За точку начала отсчета берется ДЕНЬ РОЖДЕНИЯ.

График зависимости состояния от времени имеет вид сину­соиды.

Пусть Х – количество прожитых дней (от дня рождения до указанной даты)

Физический биоритм характеризует жизненные силы человека. Его периодичность 23 дня. Формульное выражение: y(x)=Sin(2*Pi*x/23)

Эмоциональный биоритм характеризует внутренний настрой человека. Периодичность – 28 дней. Формульное вы­ражение: y(x)=Sin(2*Pi*x/28)

Интеллектуальный биоритм характеризует мысли­тельные способности, интеллектуальное состояние человека. Периодичность – 33 дня. Формульное выражение: y(x)=Sin(2*Pi*x/33)

Задание:

1. Сделать расчеты и построить графики функций, соответ­ствующие Вашим трем состояниям в предыдущие и последующие 15 дней от текущей даты.

2. Используя логическую функцию ЕСЛИ (для подсказки по работе с этой функцией воспользуйтесь справкой или под­сказкой в мастере функций) создать вторую таблицу с расче­тами, заполнив ее «+», когда день является благоприятным по какому-либо типу биоритма и значения функции больше нуля, и «–», когда значения функции меньше нуля.

3. Создайте еще одну таблицу, аналогичную первым двум. Отметьте в ней восклицательными знаками «!!!» дни, когда все три функции имеют значение, большее нуля, и подпишите «ОЙ», когда значение хотя бы одной из функций меньше нуля.

Анализ содержимого исходных таблиц выполняется с применением логических функций.

Указания к выполнению:

1) Для вывода текущей даты используется функция СЕГОДНЯ()

2) Для вычисления количества дней (Х) необходимо использовать функцию ДНЕЙ360 (найдите описание этой функции с помощью Мастера Функций или справочной сис­темы) Причем для уточнения количества прожитых дней можно предусмотреть ввод количества полных лет человека и умножать это число на 5 (т.к. по 5 дней отнимается при ис­пользовании указанной выше функции). Найдите еще один способ вычисления количества дней (он будет более точным).

3) Для вычисления дат ближайших дней воспользуйтесь дополнительным построением, причем за нулевое значение считайте текущую дату
