Вариант 19

1. По заданному логическому выражению составить логиче­скую схему и построить таблицу истинности

а) б)

2. По заданной логической схеме составить логическое выра­жение и заполнить для него таблицу истинности

   а)

   б)

3. Упростить заданное логическое выражение:

Вариант 20

1. По заданному логическому выражению составить логиче­скую схему и построить таблицу истинности

а) б)

2. По заданной логической схеме составить логическое выра­жение и заполнить для него таблицу истинности

   а)

   б)

3. Упростить заданное логическое выражение:

3 Работа с электронными таблицами excel

3.1 Основные сведения по работе с Excel

Рабочая книга Excel – документ с расширением .xls, со­стоящий из листов, в которых можно создавать таблицы.

Ячейка – основной структурный элемент таблицы, на­ходящийся на пересечении столбца и строки. Каждая ячейка имеет свой адрес, который составляется из номера столбца и номера строки: А1, В7. Такой адрес называется относитель­ным. При операциях копирования формул такой адрес может автоматически изменяться. Для запрета автоматического из­менения адреса используется абсолютный адрес. Для этого перед номером столбца и перед номером строки ставится знак $: $B$5, $F$7. Чтобы запретить изменение только столбца или только строки, знак $ ставится перед номером столбца или строки.

Ввод данных в ячейку: 1) Щелкнуть на ячейке мышкой и вводить данные. 2) Выделить ячейку и вводить данные в строке формул.

Формат ячеек: Для задания данным, находящимся в ячейках нужного формата (числового, процентного, даты и др.), а также для изменения вида ячеек (размещения данных, задания границ, объединения и др.) необходимо вызвать диа­логовое окно «Формат ячеек» с помощью меню ФОРМАТ – ЯЧЕЙКИ.

Изменение ширины столбцов и высоты строк. Ширина столбца измеряется в символах, а высота строки – в пунктах. Для изменения ширины столбца необходимо взяться мышкой за правую границу заголовка столбца и перетянуть в нужном направлении. Для изменения высоты строки необходимо взяться мышкой за нижнюю границу заголовка строки и пере­тянуть в нужном направлении. Для изменения ширины не­скольких столбцов или высоты нескольких строк необходимо выделить хотя бы по одной ячейке из нужных столбцов (строк) и с помощью меню ФОРМАТ – СТОЛБЕЦ – ШИРИНА или ФОРМАТ – СТРОКА – ВЫСОТА установить нужный размер.

Ввод формул в ячейку: Формулой считается последова­тельность символов, начинающаяся со знака «=» и содержащая адреса ячеек, функции, числа и знаки арифметических опера­ций. Например: =А2+SIN(B5)*4.

Лабораторная работа №3 Построение таблиц истинности с помощью электронных таблиц Excel

Задание 1:

Необходимо построить таблицы истинности для основ­ных логических функций «И», «ИЛИ», «НЕ», «И-НЕ», «ИЛИ-НЕ» для двух переменных.

Порядок выполнения работы

1. Для работы с функциями в Excel используется МАСТЕР ФУНКЦИЙ. Вызвать его можно с помощью кнопки или че­рез меню ВСТАВКА – ФУНКЦИЯ, или щелкнув на значок (или в версии Office XP) на строке формул.

Вид МАСТЕРА ФУНКЦИЙ (для версии Office 2000):

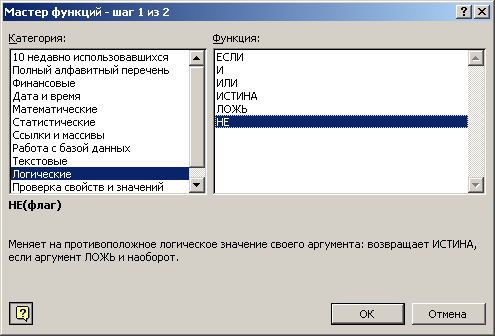

Рисунок 1 – Окно «Мастер функций»

С помощью данного мастера можно выбрать тип функ­ции и саму функцию. На рис. 1 выбрана функция «НЕ» При нажатии на кнопку «ОК» переходим в окно заполнения функ­ции значениями (рис. 2). В строку «ФЛАГ» можно подставить адрес ячейки (щелкнув на нее мышкой или написав вручную) или значение «ИСТИНА» (1) или «ЛОЖЬ» (0).

Рисунок 2 – Окно заполнения функции значениями

Замечание: Для копирования формулы в другие ячейки (смежные с данной) необходимо выделить (сделать активной) ячейку с формулой, взять мышкой за ее нижний правый угол и перетащить в нужном направлении (см. рис. 3):

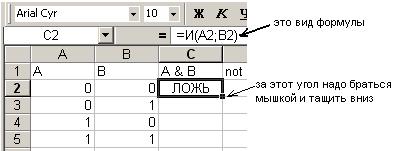

Рисунок 3 – Пример заполнения таблицы данными

Заполните ячейки исходными данными и постройте таблицы для основных функций.

Задание 2:

Постройте таблицы истинности для предложенных ло­гических функций:

1)

2)

3)

4)

5)

6)

7)

8)

9)

10)

11)

12)
