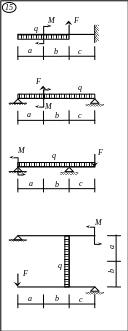

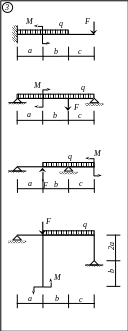

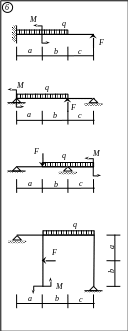

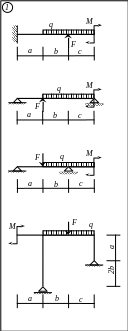

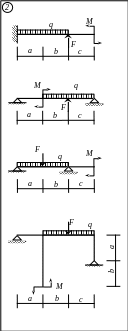

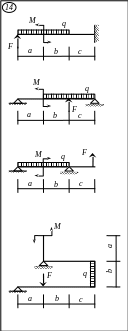

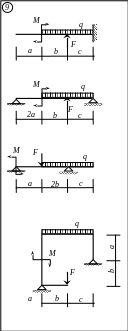

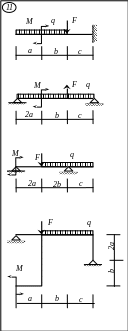

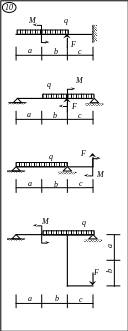

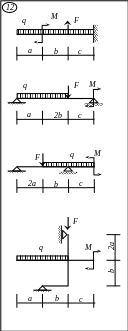

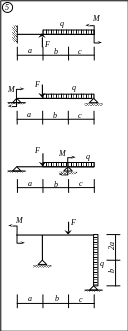

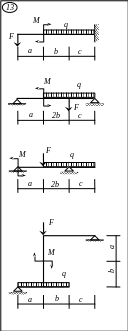

Схемы к задачам №№4, 5, 6, 7
Числовые данные к задачам №№ 4, 5, 6, 7 |
||||||
№ |
a, м |
b, м |
c, м |
M, кНм |
F, кН |
q, кН/м |
1 |
1,8 |
2,8 |
1,6 |
28 |
24 |
12 |
2 |
2,0 |
2,4 |
2,0 |
32 |
20 |
18 |
3 |
2,2 |
3,6 |
2,4 |
36 |
16 |
14 |
4 |
2,4 |
2,6 |
2,8 |
40 |
22 |
16 |
5 |
2,6 |
3,2 |
3,2 |
48 |
18 |
18 |
6 |
2,8 |
2,0 |
3,2 |
28 |
22 |
14 |
7 |
3,0 |
3,4 |
2,8 |
32 |
24 |
12 |
8 |
3,2 |
3,0 |
2,4 |
36 |
16 |
16 |
9 |
3,4 |
2,2 |
2,0 |
40 |
20 |
12 |
10 |
3,6 |
1,8 |
1,6 |
48 |
18 |
18 |
11 |
2,0 |
3,0 |
1,8 |
40 |
24 |
12 |
12 |
2,4 |
2,8 |
2,0 |
28 |
20 |
16 |
13 |
2,6 |
2,2 |
2,8 |
32 |
16 |
18 |
14 |
2,8 |
3,4 |
1,6 |
36 |
22 |
14 |
15 |
3,0 |
2,6 |
2,2 |
48 |
16 |
12 |
16 |
3,2 |
2,4 |
3,0 |
24 |
20 |
16 |
17 |
3,4 |
3,0 |
2,4 |
28 |
16 |
14 |
18 |
3,6 |
2,0 |
2,6 |
36 |
18 |
12 |
19 |
1,8 |
3,2 |
2,0 |
32 |
20 |
16 |
20 |
2,2 |
2,6 |
2,0 |
40 |
16 |
14 |
Примерные вопросы для защиты третьей части контрольной работы
Какой вид сопротивления называется изгибом?
Что называется балкой?
Чем отличается чистый изгиб от поперечного изгиба?
Когда изгиб называется простым (плоским)?
Сколько связей и какие имеет шарнирно неподвижная цилиндрическая опора?
Как обозначается шарнирно неподвижная опора на расчетной схеме?
Сколько связей и какие имеет шарнирно подвижная опора?
Как обозначается шарнирно подвижная опора на расчетной схеме?
Сколько связей и какие имеет защемление (заделка)?
Как обозначается защемление (заделка) на расчетной схеме?
Как обозначается на расчетной схеме простая шарнирная балка?
Как обозначается на расчетной схеме балка защемленная?
Как обозначается на расчетной схеме балка с консолями?
Что называется пролетом балки?
Что называется консолью балки?
Какие внутренние силы появляются в поперечных сечениях балки при плоском поперечном изгибе?
Что называется поперечной силой?
Что называется изгибающим моментом?
Когда поперечная сила в балке считается положительной и когда отрицательной?
Когда изгибающий момент в балке считается положительным и когда отрицательным?
В какую сторону откладываются положительные и отрицательные ординаты поперечных сил при построении эпюры в балках?
В какую сторону откладываются положительные и отрицательные ординаты изгибающих моментов при построении эпюр в балках?
Десять правил анализа эпюр поперечных сил и изгибающих моментов в балках?
Что называется нейтральной осью балки?
По какой формуле вычисляется нормальное напряжение в произвольной точке поперечного сечения балки?
Какая величина для вычисления нормальных напряжений в произвольной точке сечения при изгибе балки обозначается буквой y?
Какой вид имеет эпюра нормальных напряжений в поперечном сечении балки?
По какой формуле вычисляется касательное напряжение в произвольной точке поперечного сечения балки?
Как вычисляется статический момент отсеченной части балки и как получается отсеченная часть сечения?
Какую ширину сечения следует подставлять в формулу Журавского?
Какой момент инерции следует подставлять в формулу Журавского?
Какой вид имеет эпюра касательных напряжений в поперечном сечении балки (для случая прямоугольного и двутаврового сечений)?
Как записывается условие прочности по нормальным напряжениям при изгибе балки?
Что называется осевым моментом сопротивления сечения балки? Его размерность?
Как записывается условие прочности по касательным напряжениям при поперечном изгибе балки?
Статический момент какой части подставляется в условие прочности по касательным напряжениям при поперечном изгибе балки?
Какую ширину сечения следует подставлять в условие прочности по касательным напряжениям при поперечном изгибе балки?
Какой момент инерции следует подставлять в условие прочности по касательным напряжениям при поперечном изгибе балки?
Как выглядит универсальное уравнение упругой оси балки по методу начальных параметров?
Что обозначает первый и второй начальные параметры?
Из каких условий определяются начальные параметры?
Какие требования следует выполнить при использовании метода начальных параметров для определения прогибов и углов поворота сечений балки?
Как получить уравнение углов поворота сечений балки по универсальному уравнению упругой оси балки?
Какому правилу необходимо следовать при определении знака перед слагаемым в универсальном уравнении упругой оси балки?
Как записывается условие жесткости для балки?
МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ БЕЛАРУСЬ
БЕЛОРУССКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ
УНИВЕРСИТЕТ
Кафедра «Сопротивление материалов и теория упругости»
КОНТРОЛЬНАЯ РАБОТА
по сопротивлению материалов
“Расчет стержневых систем, геометрических
характеристик плоских сечений, балок и рам”
|
Выполнил(а) студент(ка) группы XXXXXX строительного факультета: Сидоров С.С.
Проверила: Вербицкая О.Л. |
Минск, 2014 г.
