Указания
Правила оформления. Контрольная работа оформляется на листах формата А4. Текст, формулы и чертежи располагаются на одной стороне листа. На каждом листе кроме титульного должна быть рамка со штампом, содержащим название дисциплины, фамилию и инициалы студента, номер группы, номер задачи и номер станицы. Первой страницей считается титульный лист. Титульный лист должен быть общим для всех задач, содержащихся в контрольной работе. На титульном листе указываются названия учебного заведения, кафедры, статуса работы, задач, фамилия студента и преподавателя, название города и год. Контрольная работа должна быть представлена в виде одной брошюры.
Требования по оформлению. При выполнении и оформлении контрольной работы должны быть учтены следующие требования:
титульный лист должен быть напечатан либо написан чертежным или плакатным шрифтом;
условие задач, пояснения к решению, формулы в буквенно-цифровом виде пишутся аккуратно вручную под трафаретку с соблюдением полей (рамки) шариковой либо чернильной ручкой (оформление на компьютере не желательно в связи с большими затратами времени); высота букв, символов, чисел и индексов должна быть не менее 3 мм;
чертежи (эскизы) выполняются под линейку шариковой ручкой либо мягким карандашом; обозначения, размеры, числовые данные и индексы должны быть высотой не менее 3 мм;
расположение текста и рисунков должно быть скомпоновано так, чтобы не было наложений текста и рисунков (чертежей).
Порядок защиты и сдача контрольной работы. Контрольная работа разделена на три части. Вся контрольная работа в виде одной брошюры с общим титульным листом передается преподавателю только после защиты всех трех частей. Срок представления и защиты каждой части работы осуществляется согласно графику, приведенного в таблице.
Часть |
Задачи |
Выдача |
Защита (не позднее) |
1 |
1,2 |
19.09.2014 г. |
23.10.2014 г. |
2 |
3 |
20.11.2014 г. |
|
3 |
4,5,6,7 |
25.12.2014 г. |
Каждая часть контрольной работы, представленная для защиты, должна быть оформлена уже начисто.
Защита. Каждая часть контрольной работы должна быть защищена студентом отдельно. На защите студент должен ответить на вопросы и решить в присутствии преподавателя задачу по теме защищаемой части.
Санкции. Несвоевременная защита контрольной работы, небрежное оформление, неподготовленность студента, приводящая к неоднократным попыткам защиты, будет учитываться при аттестации студента. Контрольная работа, выполненная не по своему варианту, не принимается.

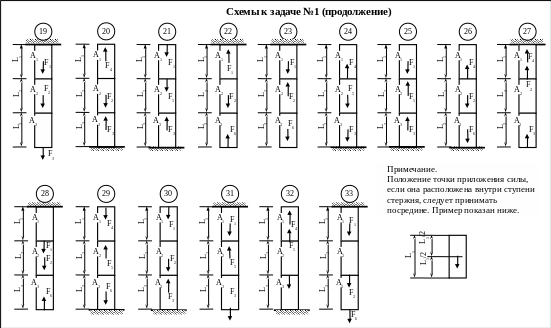

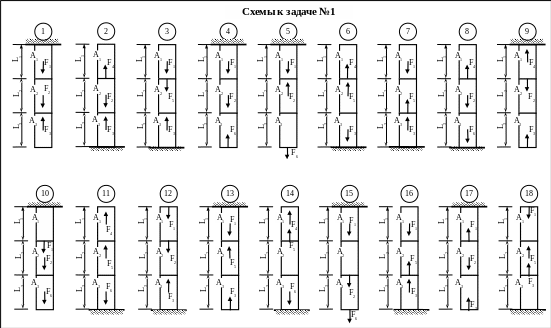

Числовые данные к задаче №1 |
||||||||||||
№строки |
L1,м |
L2,м |
L3,м |
A1,см2 |
A2,см2 |
A3,см2 |
F1,кН |
F2,кН |
F3,кН |
F4,кН |
F5,кН |
F6,кН |
1 |
2,4 |
7,0 |
1,0 |
4,0 |
12,0 |
6,0 |
40 |
180 |
130 |
280 |
40 |
280 |
2 |
4,2 |
2,0 |
3,4 |
6,0 |
11,0 |
8,0 |
50 |
50 |
200 |
150 |
280 |
190 |
3 |
6,0 |
5,8 |
5,8 |
7,0 |
6,0 |
9,0 |
60 |
120 |
120 |
240 |
50 |
110 |
4 |
1,8 |
3,8 |
3,2 |
12,0 |
11,0 |
8,0 |
70 |
240 |
240 |
140 |
300 |
270 |
5 |
2,2 |
6,8 |
1,2 |
5,0 |
12,0 |
6,0 |
80 |
60 |
260 |
230 |
70 |
180 |
6 |
5,0 |
4,8 |
5,6 |
8,0 |
7,0 |
10,0 |
90 |
170 |
190 |
130 |
270 |
100 |
7 |
5,2 |
5,2 |
3,6 |
11,0 |
10,0 |
10,0 |
100 |
70 |
110 |
120 |
80 |
260 |
8 |
2,8 |
3,6 |
3,0 |
6,0 |
10,0 |
12,0 |
110 |
230 |
180 |
220 |
90 |
170 |
9 |
4,4 |
6,4 |
1,4 |
6,0 |
8,0 |
11,0 |
120 |
40 |
100 |
270 |
100 |
90 |
10 |
5,4 |
2,2 |
5,4 |
10,0 |
9,0 |
11,0 |
130 |
160 |
230 |
110 |
110 |
250 |
11 |
3,8 |
4,6 |
3,8 |
9,0 |
9,0 |
12,0 |
140 |
80 |
280 |
50 |
120 |
160 |
12 |
2,2 |
5,4 |
2,8 |
12,0 |
8,0 |
12,0 |
150 |
220 |
90 |
210 |
130 |
80 |
13 |
5,8 |
3,4 |
5,2 |
7,0 |
10,0 |
10,0 |
160 |
90 |
170 |
100 |
140 |
240 |
14 |
3,0 |
6,6 |
1,6 |
9,0 |
8,0 |
7,0 |
170 |
150 |
80 |
90 |
150 |
150 |
15 |
2,6 |
2,4 |
4,0 |
10,0 |
6,0 |
9,0 |
180 |
240 |
270 |
200 |
160 |
70 |
16 |
4,8 |
3,2 |
5,0 |
8,0 |
11,0 |
6,0 |
190 |
210 |
220 |
260 |
170 |
230 |
17 |
5,6 |
5,6 |
2,6 |
8,0 |
7,0 |
9,0 |
200 |
100 |
70 |
190 |
180 |
140 |
18 |
3,6 |
4,4 |
4,2 |
11,0 |
7,0 |
7,0 |
210 |
140 |
160 |
80 |
190 |
60 |
19 |
4,0 |
6,2 |
1,8 |
7,0 |
7,0 |
8,0 |
220 |
250 |
60 |
40 |
200 |
220 |
20 |
2,4 |
2,6 |
4,8 |
11,0 |
12,0 |
11,0 |
230 |
200 |
130 |
180 |
210 |
130 |
21 |
5,0 |
2,8 |
2,4 |
9,0 |
6,0 |
8,0 |
240 |
110 |
150 |
70 |
220 |
50 |
22 |
3,2 |
4,0 |
4,4 |
12,0 |
8,0 |
9,0 |
250 |
260 |
210 |
250 |
230 |
210 |
23 |
1,0 |
3,0 |
2,0 |
10,0 |
6,0 |
6,0 |
260 |
130 |
50 |
170 |
240 |
120 |
24 |
1,8 |
6,0 |
4,6 |
6,0 |
9,0 |
10,0 |
270 |
190 |
140 |
60 |
250 |
40 |
25 |
3,4 |
4,2 |
2,2 |
10,0 |
12,0 |
7,0 |
280 |
120 |
40 |
160 |
260 |
200 |
