Введение

В соответствии с рекомендациями программы дисциплины « Общая электротехника и электроника» и действующему Федеральному государственному образовательному стандарту высшего профессионального образования, обучающиеся по направлению подготовки 190600 Эксплуатация транспортно-технологических машин и комплексов, где предусмотрена данная дисциплина, должны выполнить контрольную работу по теме «Расчет линейных цепей синусоидального тока».

Самостоятельная работа над заданием включает предварительную проработку необходимого теоретического материала [1, 3, 6]. С целью облегчения усвоения необходимого теоретического материала методическое пособие содержит краткие теоретические сведения, несложные примеры, позволяющие закрепить теоретические знания и типовое решение контрольной работы.

1. Электрические цепи однофазного синусоидального тока

1.1. Переменные токи

Переменным током называется ток, изменяющийся во времени по величине и направлению. Значение тока в любой данный момент времени называется мгновенным значением тока . Направление тока, для которого его мгновенные значения положительны, называется положительным направлением тока. Ток определен, если известна зависимость его мгновенного значения от времени и указано его положительное направление.

Токи, значения которых повторяются через равные промежутки времени в той же самой последовательности, называются периодическими. Наименьший промежуток времени, через который эти повторения наблюдаются, называется периодом . Для периодического тока , где - целое число. В системе СИ единицы измерения [ ] - секунды (с.).

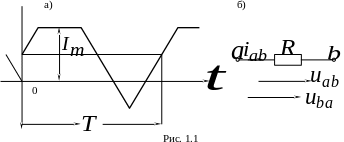

Рассмотрим график некоторого периодического тока (рис.1.1а).

О трезок кривой за период охватывает один полный цикл изменения тока. Величина, обратная периоду , называется частотой , т.е.

; Гц (Герц)

Максимальное значение функции называется амплитудой . Постоянный ток можно рассматривать как частный случай периодического тока, период изменения которого бесконечно велик, т.е.

На рис.1.1б показана отдельная ветвь сложной схемы, т.е. двухполюсник ab. Стрелка на схеме указывает положительное направление тока . Положительное направление напряжения совпадает с положительным направлением тока, т. к. в электротехнике условно принято, что ток течет от большего потенциала к меньшему потенциалу .

- положительное (по току);

- отрицательное (навстречу току).

Все определения, данные здесь и ниже для тока, применимы для напряжений, ЭДС, магнитных потоков и любых других величин, изменяющихся во времени. В электроэнергетике и электротехнике наибольшее применение получили простые гармонические колебания или синусоидальные токи.

.

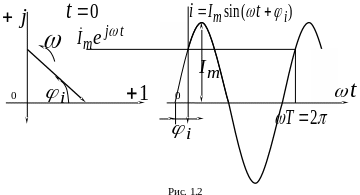

Синусоида представляет вертикальную проекцию вращающегося со скоростью вектора , развернутую во времени (рис.1.2). Аргумент синуса называется фазой колебания. Фаза характеризует состояние колебания, т.е. значение функции в данный момент времени . Значение фазы при , т.е. , есть начальная фаза синусоидального тока. Любая синусоидально изменяющаяся функция вполне определяется тремя параметрами: амплитудой , угловой частотой , начальной фазой .

- комплексная амплитуда синусоидального тока,

- амплитуда синусоидального тока,

- период синусоидальных колебаний,

- угловая частота,

Для напряжения и ЭДС аналогично:

; .
