Сети для самых маленьких. Часть третья. Статическая маршрутизация

Мальчик сказал маме: “Я хочу кушать”. Мама отправила его к папе. Мальчик сказал папе: “Я хочу кушать”. Папа отправил его к маме. Мальчик сказал маме: “Я хочу кушать”. Мама отправила его к папе. И бегал так мальчик, пока в один момент не упал. Что случилось с мальчиком? TTL кончился. Итак, поворотный момент в истории компании “Лифт ми Ап”. Руководство понимает, что компания, производящая лифты, едущие только вверх, не выдержит борьбы на высококонкурентном рынке. Необходимо расширять бизнес. Принято решение о покупке двух заводов: в Санкт-Петербурге и Кемерово. Нужно срочно организовывать связь до новых офисов, а у вас ещё даже локалка не заработала.  Сегодня:

1. Настраиваем маршрутизацию между вланами в нашей сети (InterVlan routing)

2. Пытаемся разобраться с процессами, происходящими в сети, и что творится с данными

3. Планируем расширение сети (IP-адреса, вланы, таблицы коммутации)

4. Настраиваем статическую маршрутизацию и разбираемся, как она работает

5. Используем L3-коммутатор в качестве шлюза

Содержание:

• InterVlan Routing

• Планирование расширения

  • IP-план

• Принципы маршрутизации

• Настройка

  • Москва. Арбат

  • Провайдер

  • Санкт-Петербург. Васильевский остров

  • Санкт-Петербург. Озерки

  • Кемерово. Красная горка

• Дополнительно

• Материалы выпуска

InterVlan Routing

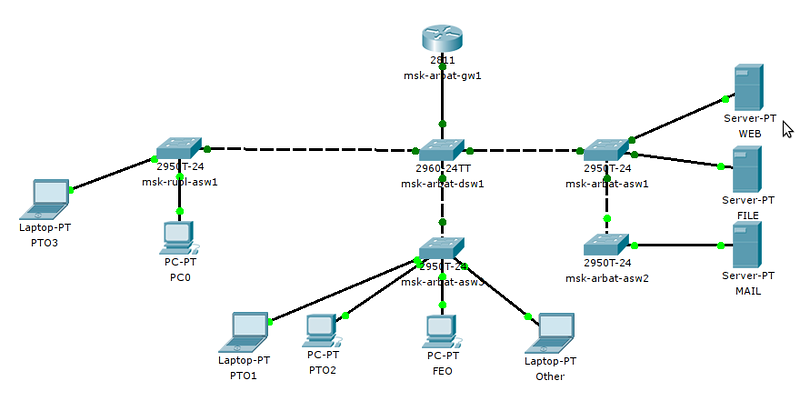

Чуточку практики для взбадривания. В предыдущий раз мы настроили коммутаторы нашей локальной сети. На данный момент устройства разных вланов не видят друг друга. То есть фактически ФЭО и ПТО, например, находятся в совершенно разных сетях и не связаны друг с другом. Так же и серверная сеть существует сама по себе. Надо бы исправить эту досадную неприятность. В нашей московской сети для маршрутизации между вланами мы будем использовать роутер cisco 2811. Иными словами он будет терминировать вланы. Кадры здесь заканчивают свою жизнь: из них извлекаются IP-пакеты, а заголовки канального уровня отбрасываются. Процесс настройки маршрутизатора очень прост: 0) Сначала закончим с коммутатором msk-arbat-dsw1. На нём нам нужно настроить транковый порт в сторону маршрутизатора, чего мы не сделали в прошлый раз.

msk-arbat-dsw1(config)#interface FastEthernet0/24 msk-arbat-dsw1(config-if)# description msk-arbat-gw1 msk-arbat-dsw1(config-if)# switchport trunk allowed vlan 2-3,101-104 msk-arbat-dsw1(config-if)# switchport mode trunk

1) Назначаем имя маршрутизатора командой hostname, а для развития хорошего тона, надо упомянуть, что лучше сразу же настроить время на устройстве. Это поможет вам корректно идентифицировать записи в логах.

Router0#clock set 12:34:56 7 august 2012 Router0# conf t Router0(config)#hostname msk-arbat-gw1

Желательно время на сетевые устройства раздавать через NTP (любую циску можно сделать NTP-сервером, кстати) 2) Далее переходим в режим настройки интерфейса, обращённого в нашу локальную сеть и включаем его, так как по умолчанию он находится в состоянии Administratively down.

msk-arbat-gw1(config)#interface fastEthernet 0/0 msk-arbat-gw1(config-if)#no shutdown

3) Создадим виртуальный интерфейс или иначе его называют подинтерфейс или ещё сабинтерфейс (sub-interface).

msk-arbat-gw1(config)#interface fa0/0.2 msk-arbat-gw1(config-if)#description Management

Логика тут простая. Сначала указываем обычным образом физический интерфейс, к которому подключена нужная сеть, а после точки ставим некий уникальный идентификатор этого виртуального интерфейса. Для удобства, обычно номер сабинтерфейса делают аналогичным влану, который он терминирует.  4) Теперь вспомним о стандарте 802.1q, который описывает тегирование кадра меткой влана. Следующей командой вы обозначаете, что кадры, исходящие из этого виртуального интерфейса будут помечены тегом 2-го влана. А кадры, входящие на физический интерфейс FastEthernet0/0 с тегом этого влана будут приняты виртуальным интерфейсом FastEthernet0/0.2.

msk-arbat-gw1(config-if)#encapsulation dot1Q 2

5) Ну и как на обычном физическом L3-интерфейсе, определим IP-адрес. Этот адрес будет шлюзом по умолчанию (default gateway) для всех устройств в этом влане.

msk-arbat-gw1(config-if)#ip address 172.16.1.1 255.255.255.0

Аналогичным образом настроим, например, 101-й влан:

msk-arbat-gw1(config)#interface FastEthernet0/0.101 msk-arbat-gw1(config-if)#description PTO msk-arbat-gw1(config-if)#encapsulation dot1Q 101 msk-arbat-gw1(config-if)#ip address 172.16.3.1 255.255.255.0

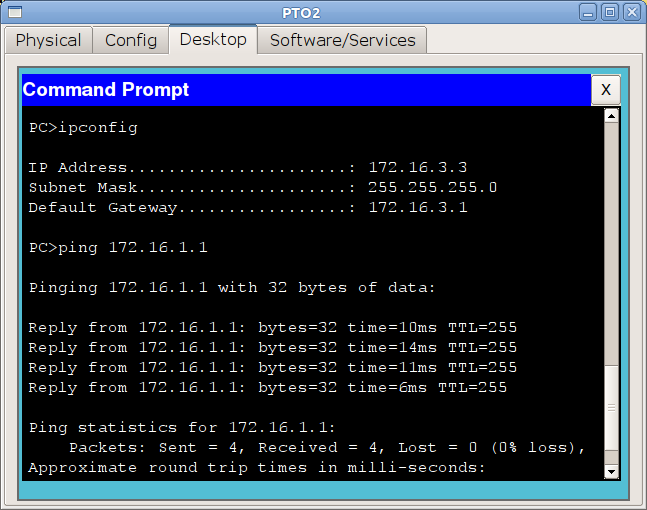

и теперь убедимся, что с компьютера из сети ПТО мы видим сеть управления: Работает и отлично, настройте пока все остальные интерфейсы. Проблем с этим возникнуть не должно.
