Лабораторна робота 1
Вимірювання розходу рідини з використанням рівняння Бернуллі
Мета роботи. Ознайомитись з принципами вимірювання розходу рідини за допомогою реометру, що працює використовуючи модель загального гідродинамічного напору на основі рівняння Бернуллі.
Сучасний розвиток будь-якої технології вимагає забезпечення переміщення технологічних рідин і газів по трубопроводах. Для контролю цього транспортного процесу необхідно отримувати інформацію про дійсний розхід речовини на різних ділянках трубопроводів. Вимірювання цієї величини часто здійснюється спеціальними приладами – витратомірами, що працюють із використанням закону (рівняння) Бернуллі, найважливішим висновком з якого є незмінність енергетичних характеристик потоку рідини вздовж всієї довжини його переміщення.
Використання дроселюючи пристроїв (вузьких отворів, які встановлюють на шляху переміщення рідини) і вимірювання різниці тисків перед і після дроселю дозволяє досить точно виміряти розхід речовини.
В рамках виконання даної роботи ми ознайомимось з принципом роботи такого пристрою.
Без урахування внутрішніх втрат енергії на подолання тертя рівняння Бернуллі можна записати у виді
У цьому рівнянні Zi -
геометричний (нівелірний) напір, який
відображає потенційну енергію рідини
у точці вимірювання у гравітаційному
полі Землі; Pi/
- статичний напір, зумовлений вагою
рідини; Wi2/2g
- динамічний або швидкісний напір,
зумовлений кінетичною енергією руху
рідини. Перші два члени об’єднують у
гідростатичний напір, другий тоді можна
назвати гідродинамічним. З рівняння
Бернуллі випливає, що сума гідростатичного
і гідродинамічного напру – величина
незмінна. Тобто, частина одного напору
може перетворюватись у інший.
На цьому принципі заснована робота витратомірів із змінним перепадом тиску. Основний елемент таких пристроїв – дросельна перегородка з отвором, яка монтується в трубі на шляху потоку рідини або газу. При проходженні потоку через таку перегородку збільшується швидкість, а отже й динамічний напір. При цьому відповідно зменшується значення статичного напору. Різниця між статичними напорами до і після дроселя фіксується за допомогою диференціального манометра, один вивід якого приєднується до дроселюючого пристрою, а інший – після нього. Проградуювавши диференційний манометр для різних розходів рідини, можна надалі вимірювати їх по перепаду рівнів у колінах диференційного манометру.
Опис лабораторної установки

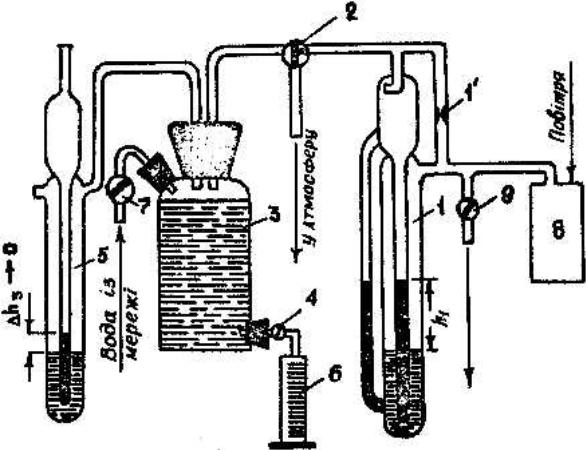

Принципова схема лабораторної установки наведена на рисунку.
Рисунок. Схема лабораторної установки для градуювання
Основним апаратом установки є лабораторний реометр (1), що являє собою капіляр, кінці якого приєднані до диференціального манометра. Реометр (1) за допомогою триходового крана (2) зв’язаний або з атмосферою, або з аспіратором (3), який слугує для вимірювання кількості газу, що пройшов через реометр за певний час. Аспіратор має зливний відвід із запірним краном (4). Аспіратор з’єднаний з манометром (5), один вивід якого відкритий на атмосферу. Рідина з аспіратора зливається в мірний об’єм (6). Вода в аспіратор подається з міської мережі через запірний кран (7). Джерело потоку газу – повітродувка (8). Надлишок повітря викидається в атмосферу через відвід із запірним краном (9 ).
Основний зміст роботи полягає в тому, щоб проградуювати диференційний манометр таким чином, щоб перепад рівнів у ньому можна було використовувати для вимірювання розходу повітря, яке подається з аспіратора.
