Розділ I Геометричне моделювання
Введення.
Зараз немає необхідності переконувати кого-небудь в тому, що 3-мірне комп'ютерне конструювання (проектування) є необхідним інструментом для створення сучасних технічних систем.
Розширення області застосування CAD/CAМ/CAE систем підштовхнуло створення програмного забезпечення доступного кваліфікованому інженерові на персональному комп’ютері. Швидкий розвиток комп'ютерної техніки (а для України перш за все персональних комп'ютерів) привів до того, що в даний час інженер (і студент) в змозі сформувати для себе достатньо потужне автоматизоване робоче місце конструктора (проектувальника).
У даному електронному посібнику розглядаються приклади використання інтегрованої САПР
Solid Works - однієї з кращих конструкторських систем середнього класу, яка включає великий набір систем для розрахунків і тому числі FlowSimulation – система типу «бази знань» для аеро, гідро, термо динамічних розрахунків.
Доброзичливий інтерфейс і високий інтелект сучасних 3-вимірних систем геометричного моделювання дозволяє стверджувати, що продуктивність конструктора в багато разів підвищується у порівнянні з традиційною технологією конструювання – креслярською технологією.
Це забезпечується:
скороченням кількості помилок при конструюванні,
скороченням часу конструювання,
автоматизованим отриманням креслень по перевірених 3-мірних моделях деталей, вузлів, пристроїв(перевірка здійснюється в режимі збірки вузла, пристрою),
швидким інженерним аналізом створеної конструкції.
Розробка тривимірної моделі деталі
Виконуючи дану лабораторну роботу студент відчує скорочення часу конструювання за рахунок скорочення часу введення конструктором в систему графічної інформації про деталь, яку він проектує.
Алгоритм побудови тривимірної моделі деталі.
Графічна інформація про деталь що проектується вводиться в систему у вигляді ескізів на заданих площинах. Засобом створення такої інформації є простий 2D графічний редактор (значно простіший ніж широко використовувані в креслярській технології AUTOCAD, КОМПАС та ін.).
Опис всіх команд тривимірного моделювання в даному посібнику не приводиться, тому що система Solid Works має хороший підручник і довідник в електронному вигляді.
За допомогою Редактора Ескізів створюються ескізи конструктивних елементів деталі. У нашому прикладі (рис.1) ми можемо виділити такі конструктивні елементи: 1. Основа. 2. Бобишка. 3. Колодязь. 4. Наскрізній отвір. 5.Паз. 6.Ребро.
Побудуємо тривимірні конструктивні елементи деталі у вказаному порядку.

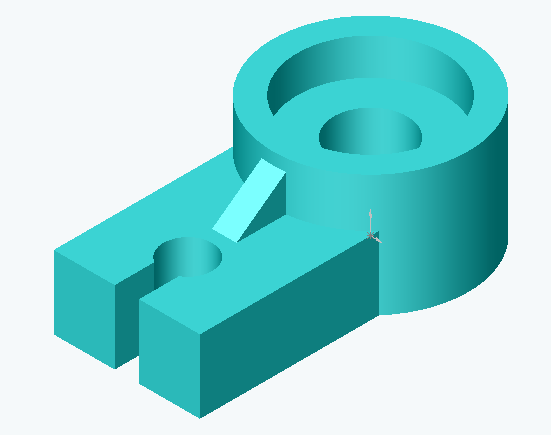

рис.1 Модель деталі, яку ми повинні зробити (ізометрія).
