Министерство образования и науки Украины

Харьковский Национальный Университет Строительства и Архитектуры

Курсовой проект

“Выбор типа фундамента“

Выполнил:

Ст. гр. Г-46

Кручак И.

Проверил:

Кичаева О.В.

Харьков 2014

Содержание

1. Исходные данные……………………………………………………………………………4

2. Анализ инженерно-геологических условий………………………………………….…..6

3. Инженерно-геологический разрез …………………..……………………………….……8

4. Расчет фундамента стаканного типа:………………………………………………..……9

4.1. Определение размеров подошвы фундамента…………………………..….……9

4.2 Давление в грунте под подошвой фундамента…………………………….…….11

4.3 Расчет осадки основания……………………………………………………….….13

4.4. Конструирование стакана фундамента………………………………….…….17

4.5. Расчет на продавливания фундамента стаканного типа.…………………..19

6.5. Армирование фундамента…………………………………………………...……20

5. Расчет свайного фундамента………………………………………………………...….….23

5.1. Определение несущей способности одиночной сваи ………….……..….…..…23

5.2. Проверка свайного ростверка……………………………………………...……..25

5.3. Определение осадки свайного фундамента…………………………….……….26

6. Список литературы………………………………………………………………………….30

1.Исходные данные

Строительная площадка №9

№	Грунт	Скважина и мощность слоя, м
		1	2	3	4
1	Глина	1,7	1,6	1,8	1,9
2	Супесь	3,6	3,7	3,8	3,9
3	Песок мелкий	3,6	3,7	3,8	3,9
4	Суглинок	3,4	3,5	3,6	3,6
5	Глина	8,7	8,9	8,8	8,7

Характеристики свойств грунтов

Наименование	Условное обозна- чение	Единица измере- ния	Слой
			1	2	3	4	5
Плотность			1,80	1,98	2,01	2,02	2,06
Плотность частиц			2,65	2,69	2,67	2,75	2,70
Природная влажность	W	-	0,39	0,26	0,23	0,25	0,22
Влажность на границе текучести			0,36	0,28	-	0,34	0,40
Влажность на границе раскатывания		-	0,24	0,22	-	0,20	0,20
Угол внутреннего трения		град	6	20	31	18	15
Удельное сцепление		кПа	1	12	1	11	80
Модуль деформации	Е	МПа	2	25	28	17	50

Отметки устья скважин

1-я скважина – 140,0 м

2-я скважина – 140,5 м

3-я скважина – 140,0 м

4-я скважина – 140,5 м

Нагрузки на железобетонные колонны среднего ряда

Сечение колонны 700х400 мм.

Первое сочетание нагрузок:

Второе сочетание нагрузок:

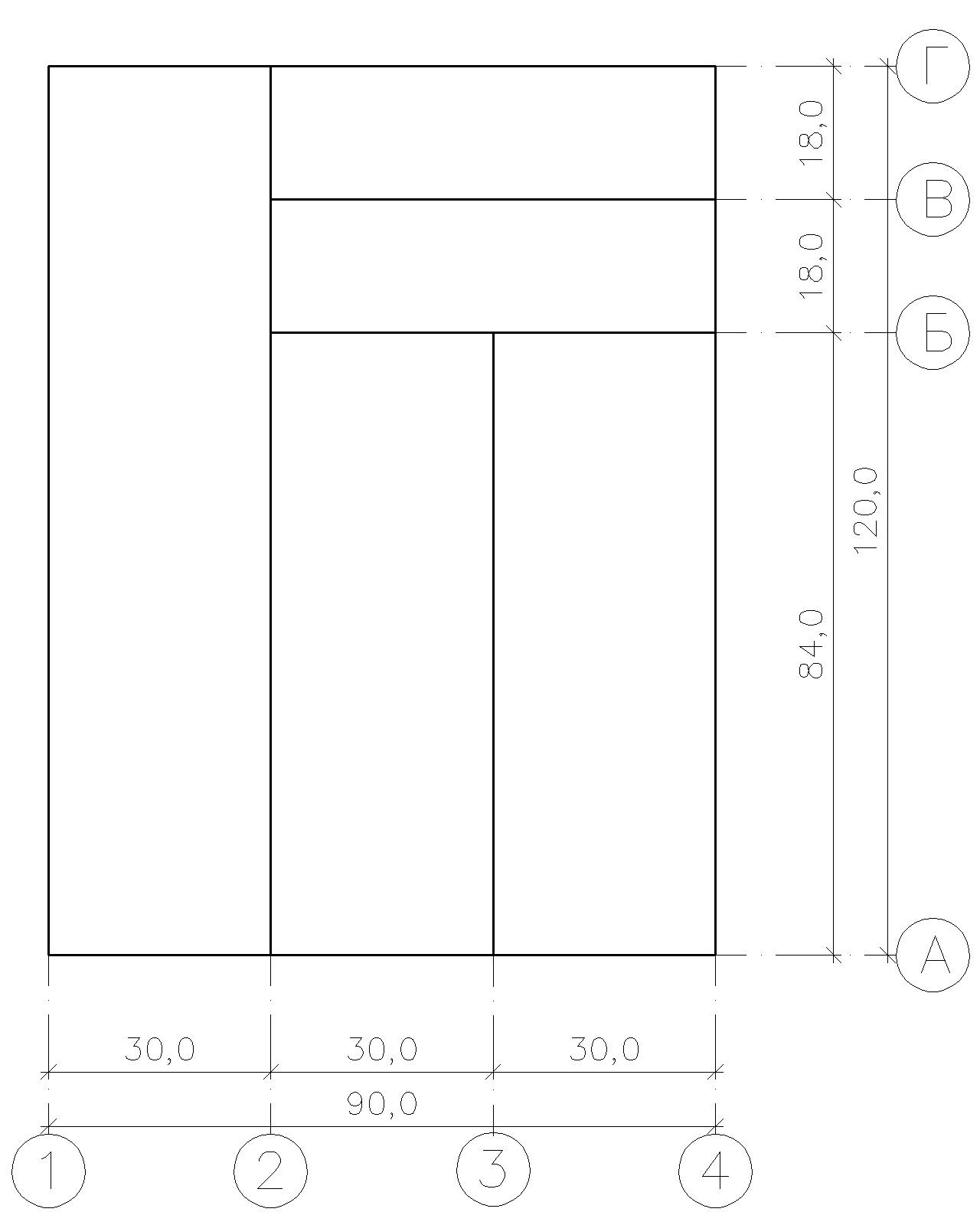

План здания

Промышленное одноэтажное здание, кузнечный корпус.
