Государственное бюджетное образовательное учреждение среднего профессионального образования Республики Марий Эл
«Йошкар-Олинский строительный техникум»
КУРСОВОЙ ПРОЕКТ
на тему
3-х этажная рядовая блок-секция на 9 квартир
270802.014. ПЗ
Разработал студент группы ЗС-21 Мазанко А.С.
______________
Проверил Гладышева О.Л.
_______________
2014
Содержание Введение 5
Генплан 6
Объёмно – планировочное решение здания 6
Конструктивная схема здания 7
Описание конструктивных элементов здания 7
Фундаменты 7
4.1.1 Расчёт привязки подошвы фундамента 8
Стены 9
4.2.1 Теплотехнический расчет наружной стены 10
Перекрытия 12
Перегородки 12
Полы 13
Окна 14
4.6.1. Расчёт перемычек 15
Двери 15
Крыша и кровля 17
Лестницы 18
4.9.1. Расчёт лестничной клетки 18
Отделка 19
Отделка наружная 19
Отделка внутренняя 19
Инженерно техническое оборудование здания 20
Заключение 21
Список используемых источников 22
ВВЕДЕНИЕ
Проектируемое здание: трехэтажная жилая блок - секция рядовая на 9 квартир.
Район строительства – город Йошкар-Ола
Температура холодной пятидневки - - 34С
Класс здания – II
Степень долговечности – II
Степень огнестойкости – II
Цель курсового проекта: закрепление и углубление теоретических знаний, приобретение навыков архитектурно-строительного проектирования.
1 Генплан
Жилое 3-х этажное здание состоит из трех секций, строится в г. Йошкар-Ола. Кроме проектируемого здания на участке размещается существующее здание, детская площадка, площадка для отдыха взрослых, баскетбольная площадка, площадка для выбивки ковров. Участок принят размером 78,5х100 м, планировочный вариант здания с ограниченной ориентацией. Продольные оси здания ориентированы в направлении С-З, господствующие ветры Ю-В дуют в торец здания. Отметка спланированной поверхности земли 25.19, отметка уровня пола 1 этажа 26.29. Озеленение участка осуществляется кустарниками рядовой и групповой посадки, а также посадками лиственных пород деревьев. Водоотвод с участка естественный, в ливневую канализационную сеть. Рельеф местности спокойный. Для построения «розы ветров» данные представлены в таблице 1.
Таблица 1 – Повторяемость направлений ветра
|
С |
СВ |
В |
ЮВ |
Ю |
ЮЗ |
З |
СЗ |
Январь |
7 |
10 |
2 |
15 |
28 |
19 |
10 |
9 |
Июль |
15 |
16 |
7 |
8 |
9 |
11 |
1 |
19 |
Объёмно – планировочное решение здания
Здание в плане прямоугольной конфигурации, имеет 3 этажа, высота этажа 3000.
В здании имеется чердак и подвал, отметка пола подвала - 2400 мм. На каждом этаже размещается по 3 квартиры: 2-трехкомнатные,
1-однокомнатная. Планировочная схема здания – секционная.
3 Конструктивная схема здания
Конструктивная схема проектируемого здания – бескаркасная с продольными несущими стенами. Пространственная жесткость здания обеспечивается за счет укладки плит перекрытия на цементно-песчаный раствор, а также за счёт анкеровки плит перекрытия со стенами и между собой.
4 Описание конструктивных элементов здания
4.1 Фундаменты
Фундамент здания принят ленточный сборный железобетонный, состоящий из фундаментных подушек и фундаментных блоков.
Рисунок 1 –Фундаментная подушка. Рисунок 2 –Фундаментный блок.
4.1.1 Расчёт привязки подошвы фундамента
Конструктивно принимаем ширину подошвы фундамента для продольных стен и поперечных стен –1400 мм.
Рисунок 3 – Привязка фундаментов к разбивочным осям.
4.2 Стены
Наружные стены приняты в виде слоистой кладки. Слоистая кладка состоит из трех слоев: внутреннего - толщиной 380мм, теплоизоляционного слоя, толщиной 130 мм из пенополистирола, плотностью 100 кг/м3 и наружного лицевого слоя из кирпича толщиной 120 мм. Наружный лицевой слой кладки поэтажно опирается на керамзитобетонные рамки, которые укладываются в уровне перекрытий каждого этажа. Для предупреждения распространения огня по слою теплоизоляции в отверстия керамзитобетонных рамок укладывается минераловатная плита. Толщина наружной стены принята 640 по теплотехническому расчёту.

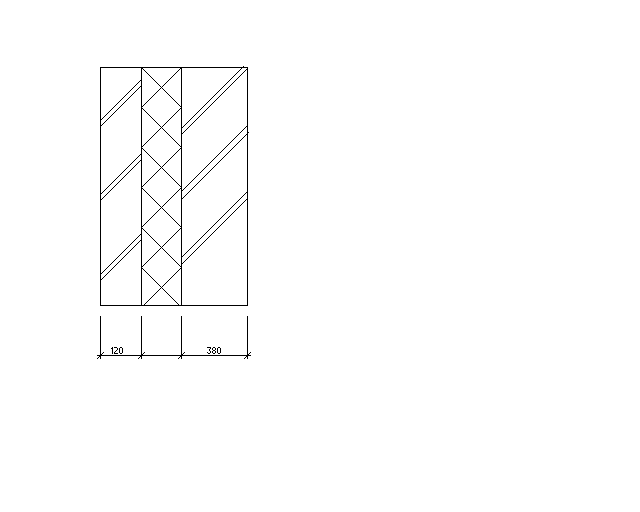

Рисунок 4 – Вертикальный разрез наружной стены.
