Лабораторная работа №11 Создание чертежей электрических схем
1. Общие положения
Проектирование чертежей электрических схем в AutoCad начинается с создания её элементов. Для удобства создаваемые блоки можно записывать на диск в виде отдельных файлов. После чего при вставке на поле чертежа блоки будут восприниматься в качестве отдельных самостоятельных объектов, к которым могут быть применены стандартные команды редактирования, такие как копирование, перемещение, вращение, зеркальное отображение, удаление и ряд специализированных. В целях повышения точности построений на различных этапах проектирования, как блоков, так и чертежей в целом могут быть задействованы команды из панели зумирования.
2. Инструменты манипулирования блоками электрических схем до этапа создания их чертежей
2.1. Создание блоков (Block)
Прежде, чем приступить к рисованию блока, необходимо включить режимы Сетка и Привязка, установить шаг сетки и привязки равными 5 мм. Важно отметить то, что выводы блока должны совпадать с узлами сетки. Для этого надо отметить точки выводов элемента, например, уголками. Затем можно перейти к более мелкому шагу сетки и рисовать элемент электрической схемы. Для того чтобы создать блок, необходимо щёлкнуть по кнопке Создать блок в панели Рисование (рис. 11.1).
Р
ис.
11.1. Панель
Рисование
Кроме того, можно из ниспадающего меню Рисование в разделе Блок запустить команду Создать или ввести команду Block с клавиатуры. После этого вызывается диалоговое окно Описание блока (рис. 11.2).

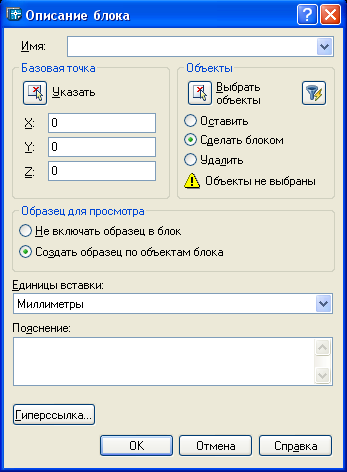

Рис. 11.2. Диалоговое окно Описание блока
В поле Имя присваивается имя создаваемому блоку. В разделе Базовая точка указывается точка объектной привязки (левая нижняя точка вывода) элемента. В разделе Объекты поочерёдно выбираются элементы, составляющие блок, а затем указывается пункт Сделать блоком. В строке Единицы вставки указываются единицы измерения (миллиметры). Создание блока завершается нажатием на кнопку ОК.
2.2. Запись блоков на диск (Wblock)
После того, как блок нарисован и создан, можно записать его на диск по команде Wblock. После запуска команды появляется диалоговое окно Запись блока на диск (рис. 11.3). В разделе Источники данных выбирается пункт Объекты. В разделе Базовая точка указывается точка объектной привязки (левая нижняя точка вывода) элемента. В разделе Объекты лучше указать пункт Удалить из рисунка, чтобы не нагромождать текущий документ. В строке Имя файла и путь указываются одноимённые атрибуты к создаваемому блоку. В строке Единицы вставки указываются единицы измерения (миллиметры). Запись блока на диск завершается нажатием на кнопку ОК. После чего в указанном месте на диске появляется новый файл с заданным именем.

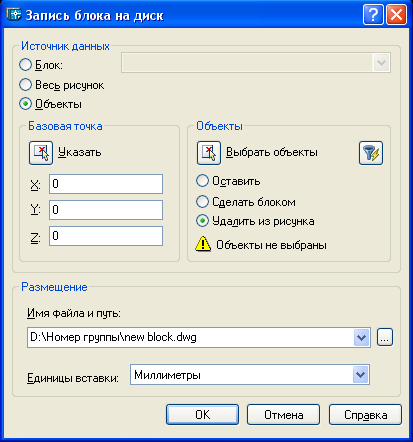

Рис. 11.3. Диалоговое окно Запись блока на диск
2.3. Вставка блоков (DDINSERT)
Вставка блока на поле чертежа производится щелчком мыши по кнопке Блок в панели Рисование (рис. 11.1) или вводом команды DDINSERT с клавиатуры. После этого вызывается диалоговое окно Вставка блока (рис. 11.4).
В строке Имя необходимо указать имя вставляемого блока. В разделах Точка вставки, Масштаб, Угол поворота поставить галочки напротив пунктов Указать на экране. Вставка блока завершается нажатием на кнопку ОК и последующими ответами на запросы программы.

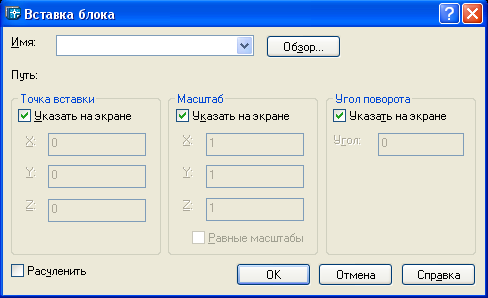

Рис. 11.4. Диалоговое окно Вставка блока
