Конструирование втачных рукавов Связь рукава с проймой

Для сопряжения оката рукава с проймой изделия необходимо выполнить расчеты и построения , обеспечивающие связь рукава с проймой по высоте (1), ширине (2), длине (3).

1. По высоте. Высоту оката рукава О₁О₂ определяют, вычитая из вертикального диаметра незамкнутого контура проймы отрезок ОО₂.

Для определения вертикального диаметра незамкнутого контура проймы, вершины проймы точки П₁ и П₅ соединяют прямой линией, которую затем делят пополам точкой О. Из т. О ↓ проводят вертикаль до пересечения с линией глубины проймы в точке О₁.

Отрезок ОО₁ является вертикальным диаметром незамкнутого контура проймы.

Высоту оката рукава определяют по формуле: В_ОК = О₁ О₂ = О О₁ – О О₂

Величина отрезка ОО₂ для фигур с умеренно развитой дельтовидной мышцей в изделиях с умеренной посадкой оката рукава и направлением припуска на шов втачивания рукава в сторону рукава равна:  ОО₂ = 2,5 см – для фигур с Ог₃ = 84 – 92 см;

ОО₂ = 2,0 см – для фигур с Ог₃ = 96 – 104 см;

ОО₂ = 1,5 см – для фигур с Ог₃ = 108 – 116 см;

ОО₂ = 1,0 см – для фигур с Ог₃ = 120 см и более.

В изделиях на фигуры с сильно развитой дельтовидной мышцей высоту оката увеличивают на 0,5 – 1,0 см. При уменьшенной посадке оката рукава, при разутюживании припусков на соединение рукава с проймой или заутюживании припусков в сторону проймы и при приближении рукава по форме к рубашечному высоту оката уменьшают на 0,5 – 2,0 см. При увеличенной посадке оката рукава и создании более наполненной и объемной головки рукава (но без складок и сборок) высоту оката увеличивают на 0,5 – 1,5 см.

Умеренная (средняя) посадка оката, поддающаяся сутюживанию, характеризуется нормой посадки оката рукава на 1,0 см длины проймы (Н), приведенной в таблице 1, и определяется умножением норм посадки на длину проймы. П_ПОС = Н х Д_ПР

2. По ширине. Ширина рукава на уровне обхвата плеча должна соответствовать ширине проймы изделия. Ширину рукава на уровне глубины проймы обычно определяют одним из двух следующих способов:

1-й способ. Ширину рукава в готовом виде обычно рассчитывают с учетом длины проймы, посадки оката рукава и высоты оката по известной формуле:

(1,25 *(Д_ПР + П_ПОС) – 1,6*В_ОК – 1,8)

Ш_Р (в готовом виде) = ----------------------------------------------

2

Можно использовать для расчета ширины рукава и другую формулу – подобную, но более упрощенную: Ш_Р (в готовом виде) = (Д_ПР + П_ПОС)/ 1,51- В_ОК

Данный способ определения ширины рукава (по обеим приведенным формулам) обеспечивает довольно точное соответствие между длинами проймы и оката рукава. Однако он сложен, не учитывает и не всегда обеспечивает желаемый объем рукава. При таком способе расчета следует до построения проверять получающуюся прибавку к обхвату плеча и при необходимости корректировать первоначальную ширину рукава, допуская некоторое изменение величины посадки оката или изменяя в допускаемых пределах высоту оката.

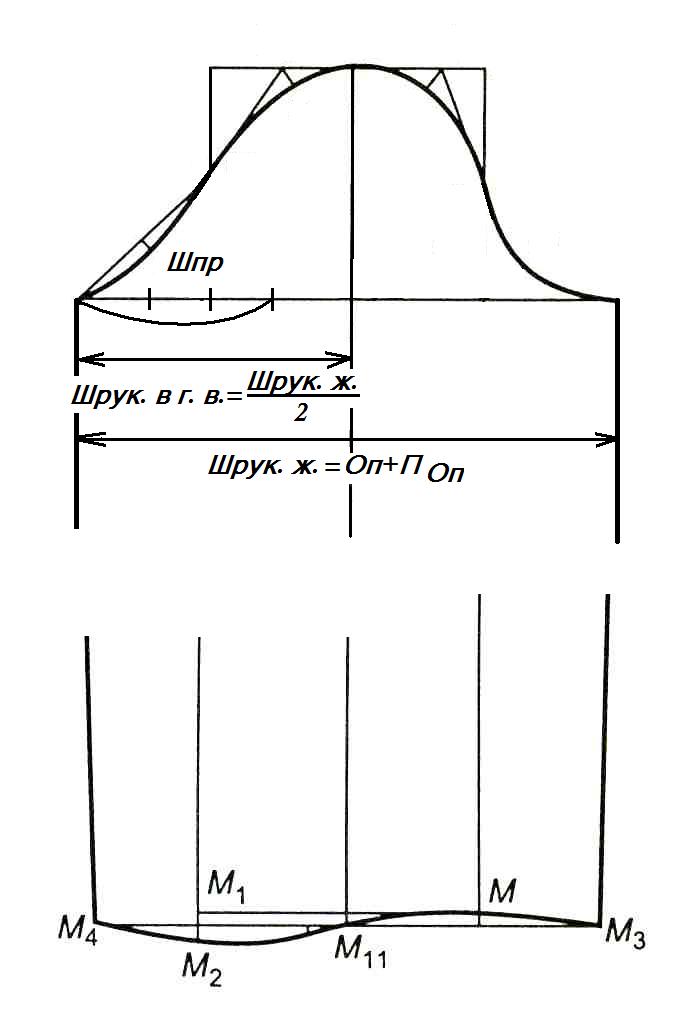

2- й способ. Желаемую ширину рукава в готовом виде на уровне глубины проймы определяют :

Ш _{Рук ж} (в готовом виде) = 0,5* (О_П + П_ОП)

Ш пр = ¾ * Шрук в г.в.

где О_п – мерка обхвата плеча;

П_оп – прибавка на свободное облегание к обхвату

Этот способ более простой, основан на учете желаемой формы и объема рукава, но не всегда обеспечивает необходимое соответствие параметров проймы и оката. При таком способе расчета следует после построения оката проверять соотношение между длинами проймы – оката, т.е. величину посадки оката рукава по пройме (П_ПОС). При неудовлетворенной величине П_ПОС корректируют ширину рукава, или ширину проймы, или то и другое одновременно.

Первый из описанных способов определения ширины рукава может быть использован при разработке конструкторской документации.

Второй способ из-за его простоты и наглядности широко используется при разработке моделей изделий и изготовлении одежды по индивидуальным заказам и учитывается при оформлении конструкторской документации.

3. По длине. Длина оката рукава (Док) должна соответствовать длине проймы изделия(Дпр).

Док = Дпр + Ппос , П_пос = Д_пр * Н

где Д_пр – длина проймы. Длину проймы измеряют от т. П₁ до т. П₅ без учета припуска на сутюжку проймы спинки; П_пос – пройма на посадку рукава., Н - норма посадки оката рукава на 1 см длины проймы. Норма посадки зависит от вида ткани, ее значение приведено в таблице 1.
