Министерство образования и науки Российской Федерации Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования ТОМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ СИСТЕМ УПРАВЛЕНИЯ И РАДИОЭЛЕКТРОНИКИ (ТУСУР)
		«УТВЕРЖДАЮ» Зав.каф. КСУП д.т.н., проф., Ю. А. Шурыгин «___» _____________ 2014 г.
Кафедра компьютерных систем в управлении и проектировании (КСУП)
ОТЧЕТ по научно-исследовательской работе на тему: АВТОМАТИЗАЦИЯ УЧЕТА ЗАТРАТ НА ИЗГОТОВЛЕНИЕ ИЗДЕЛИЯ ПУТЕМ ОБМЕНА ДАННЫМИ МЕЖДУ ПРОГРАММАМИ «КОМПАС-3D» И «1С:ПРЕДПРИЯТИЕ» (промежуточный)
Выполнил:	Студент гр. 580-1 ________А. В. Пинкевич «___» _____________ 2014 г.
Руководитель НИРС:	к.т.н., доцент кафедры КСУП ________Ф. И. Шеерман «___» _____________ 2014 г.
Проверил:	к. т. н., доцент кафедры КСУП М. В. Черкашин «___» _____________ 2014 г.

Реферат

Отчет 46 с., 28 рис., 7 источников.

«1С:Предприятие», КОНФИГУРАЦИЯ, МОДУЛЬ, НЕТИПОВАЯ КОНФИГУРАЦИЯ, ПЛАТФОРМА, PDM, COM ОБЪЕКТ.

Объектом исследования является программный продукт «1С:Предприятие» и его возможности, как средство автоматизации бизнес-процессов.

Цель работы – разработка конфигурации для «1С:Предприятие», упрощающей подсчет себестоимости продукта производства посредством обработки выходных файлов программы «КОМПАС-3D».

В результате работы была разработана конфигурация для «1С:Предприятие», которая, за счет взаимодействия с программой «КОМПАС-3D» автоматизирует часть бухгалтерского учета.

Министерство образования и науки Российской Федерации Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования ТОМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ СИСТЕМ УПРАВЛЕНИЯ И РАДИОЭЛЕКТРОНИКИ (ТУСУР)
	Утверждаю: Зав. кафедры КСУП _______________ Ю. А. Шурыгин «___» ________________ 2014 г.
Кафедра компьютерных систем в управлении и проектировании (КСУП)
ТЕХНИЧЕСКОЕ ЗАДАНИЕ

Студенту группы 580-1, Пинкевичу Артему Владиславовичу.

1. Тема проекта: Автоматизация учета затрат на изготовление изделия путем обмена данными между программами «КОМПАС-3D» и «1С:Предприятие».

2. Срок сдачи студентом работы: 25.06. 2014 г.

3. Функциональные требования к проекту:

1. взаимодействие программы «КОМПАС-3D» и конфигурации 1С должно осуществляться со стороны 1С путем обработки выходных файлов программы «КОМПАС-3D»;

2. конфигурация должна иметь возможность хранить базу данных деталей включая информацию о цене;

3. конфигурация должна высчитывать себестоимость продукты исходя из стоимости деталей входящих в этот продукт;

4. конфигурация должна обеспечивать возможность подробного просмотра информации о затратах на продукт;

5. конфигурация должна иметь возможность вносить изменения в базу данных;

6. При демонстрации информации о затратах на продукт конфигурация должна реагировать на изменения в базе данных деталей.

4. Содержание пояснительной записки:

• титульный лист;

• реферат;

• техническое задание;

• содержание;

• введение;

• постановка задачи;

• основная часть;

• заключение;

• список литературы;

• приложение.

5. Дата выдачи задания: «___» ________________ 2014 г.

Руководитель:

к.т.н., ст. преподаватель каф. КСУП

Ф. И. Шеерман_____________________

Задание принял к исполнению:

А. В. Пинкевич ______________________

Содержание

1 Введение 6

2 Постановка задачи 7

3 Обзор аналогов 8

3.1 АСКОН 8

3.2 Lotsia PDM PLUS 9

3.3 1С:Предприятие 8. PDM 10

4 Основные сведения о программе «1С:Предприятие» 11

4.1 Платформа и конфигурации 11

4.2 Язык программирования 1С 13

5 Типы документов в «КОМПАС-3D» 15

6 Проект системы 16

6.1 Описание и структурная схема системы 16

6.2 Модель работы с базой данных 17

6.3 Взаимодействие программ «1С:Предприятие» и «MS Excel» 18

7 Основные бизнес-сущности и принципы проектирования приложений с их использованием. 20

7.1 Проектирование с использованием справочников 20

7.1.1 Основная информация о справочниках 20

7.1.2 Структура справочника 21

7.1.3 Формы справочника 25

7.1.4 Макеты 27

7.2 Описание работы с документами 28

7.3 Описание работы с регистрами накопления 29

7.4 Описание работы с отчетами 30

8 Описание работы программы 32

9 Тестирование 37

10 Заключение 40

11 Список использованных источников 41

Приложение А (справочное) Листинг модуля обработки 42

1. Введение

В настоящее время сложно представить жизнь без компьютерных технологий. К примеру, повсеместная компьютеризация бухгалтерского учета на предприятиях обусловлена современными требованиями к достоверности и срокам выдачи информации. Пользователям хорошо известны и ранее зарекомендовавшая себя «1С:Бухгалтерия 7.7», и более новая «1С:Бухгалтерия 8». Благодаря удобству использования различные конфигурации, разработанные на базе платформы «1С:Предприятие», очень популярны.

Стандартные конфигурации программы «1С:Предприятие» не всегда полностью отвечают требованиям бизнес-процессов, так как каждое предприятие обладает собственными особенностями ведения бухгалтерского учета. Поэтому у предприятия часто возникает необходимость внести определенные изменения в конфигурацию системы. В некоторых случаях, когда необходимо выполнить большой объем работ по доработке, целесообразней не дорабатывать ту или иную конфигурацию, а написать новую.

Целью работы разработка конфигурации для «1С:Предприятие», упрощающей подсчет себестоимости продукта производства посредством обработки выходных файлов программы «КОМПАС-3D».

2. Постановка задачи

Для достижения поставленной цели необходимо выполнить ряд задач:

• проанализировать рынок продуктов автоматизации предприятий на наличие аналогов;

• разработать проект системы;

• разработать систему;

• произвести тестирование на нагрузку и некоректность данных.

Пошаговая реализация вышеперечисленных задач позволит эффективно достич основной цели.

3. Обзор аналогов

   1. АСКОН

Компания АСКОН (разработчик САПР Компас-График), ранее предлагавшая файл-серверную систему Компас-Менеджер, в настоящее время активно продвигает свою новую разработку – систему Лоцман:PLM.

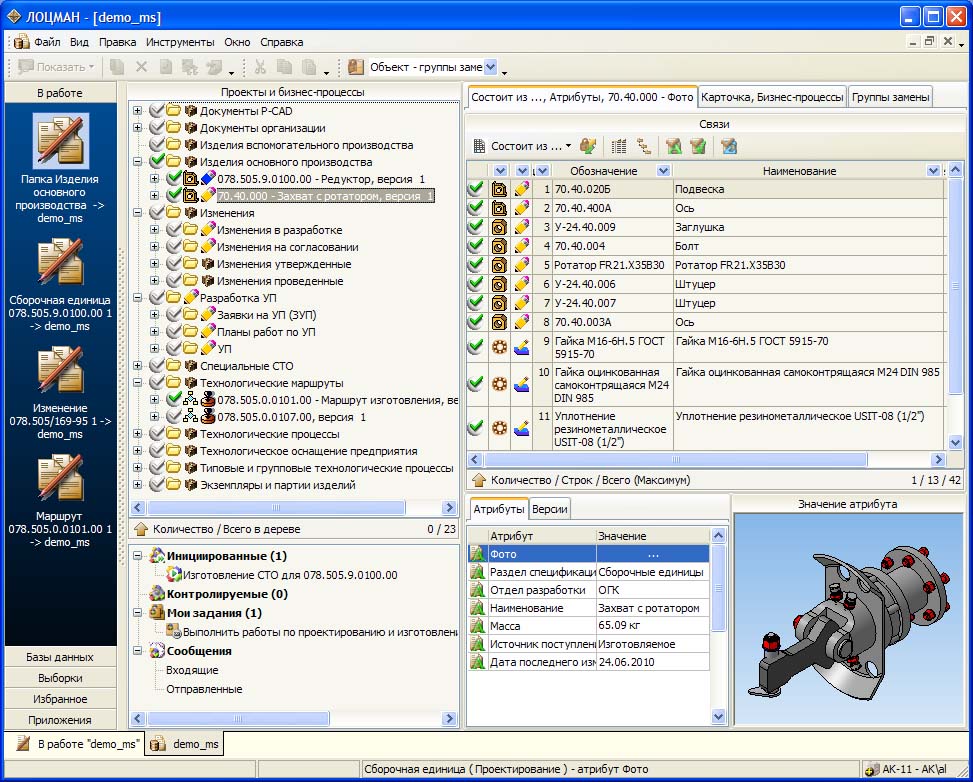

Рабочее окно программы представлено на рисунке 3.1.

Рисунок 3.1 – Лоцман

Система позиционируется как универсальная, поскольку имеются интерфейсы к нескольким САПР, но в первую очередь ее рекомендуется использовать в интеграции с другими программами компании Аскон. В качестве одного из компонентов решения поставляются справочник стандартных изделий и классификатор ЕСКД.

2. Lotsia PDM PLUS

Lotsia PDM PLUS с самого начала была ориентирована на интеграцию с различными САПР и на поддержку работы в территориально распределенном режиме. Это, вероятно, самое гибкое из представленных на рынке решений. В комплекте поставки системы имеются готовые шаблоны настроек для различных отраслей, поддерживается работа как по ЕСКД, так и по СПДС.

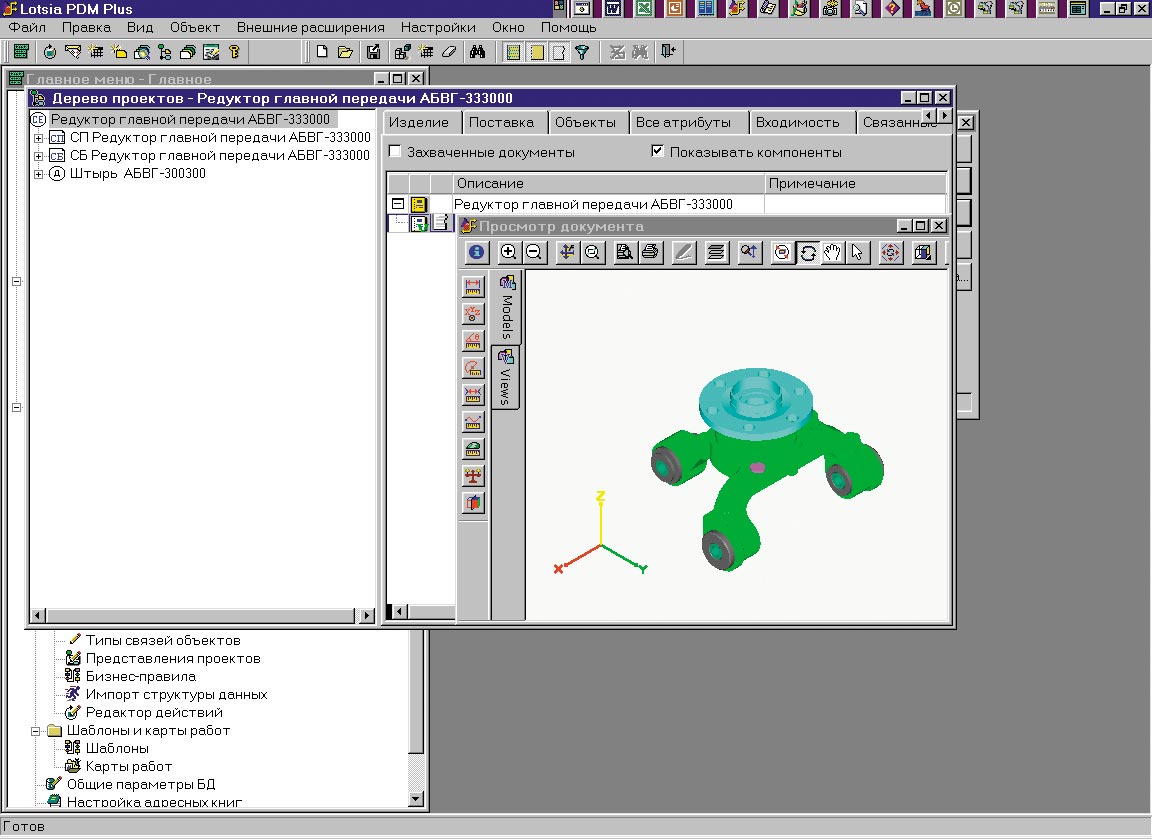

Рабочее окно программы представлено на рисунке 3.2.

Рисунок 3.2 — Lotsia

Lotsia PDM PLUS является интегрированным решением, включающим средства управления составом изделия, защищенного электронного архива и автоматизации документооборота.

Система Lotsia PDM PLUS ориентирована на групповое параллельное проектирование, производство и сопровождение сложных технических систем, каковыми являются большинство современных изделий.

3. 1С:Предприятие 8. Pdm

Продукт «1С:Предприятие» 8. PDM Управление инженерными данными» позволяет управлять электронной структурой изделия (ГОСТ 2.053-2006), файловым архивом конструкторской и технологической документации, вести учет подлинников и копий бумажного архива (ГОСТ 2.501-88), рассчитывать трудовые и материальные нормы, оперировать электронными извещениями об изменении, разграничением прав доступа к конструкторской и технологической информации. Внедрение продукта на предприятии существенно сокращает сроки выпуска продукции за счет автоматизации процесса заимствования компонентов изделий и предоставления инструментов контроля потока работ по проектам при конструкторско-технологической подготовке производства изделий.

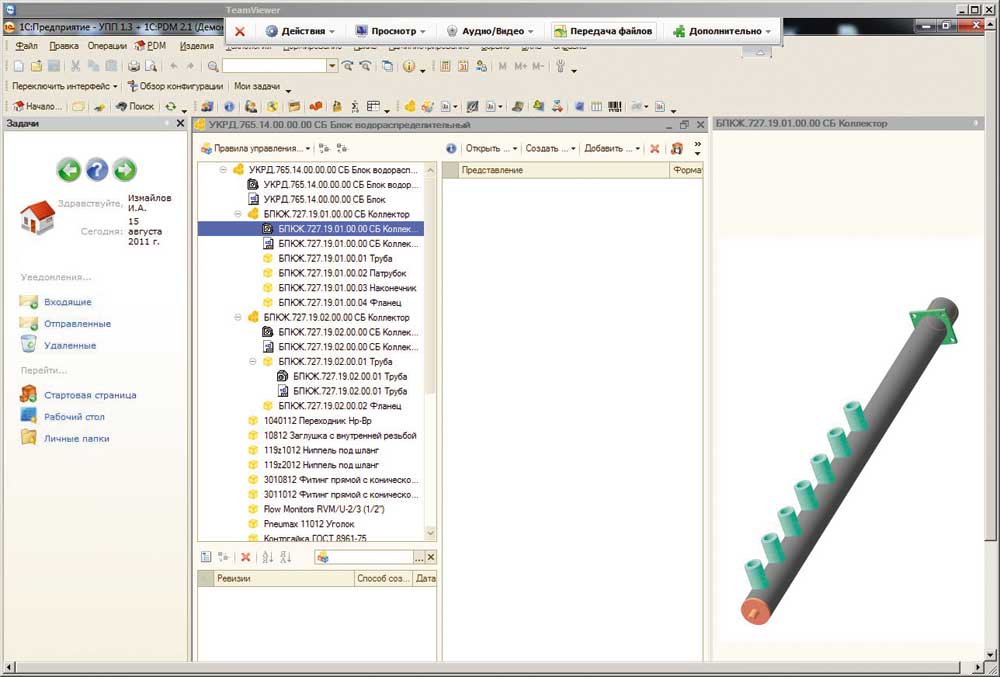

Рабочее окно программы представлено на рисунке 3.3.

Рисунок 3.3 – 1С:PDM

Наибольший эффект от применения данного программного продукта достигается при интеграции с типовыми конфигурациями «1С:Управление производственным предприятием 8» и «1С:Управление торговлей 8».
