2.7. Окна.
Описать тип оконных панелей и материал: стальные, деревянные и т.д.; одинарные, спаренные; открывающиеся, глухие; остекление одинарное, двойное; размеры; крепление; герметизация стыков; вид открывания створок (наружный, внутренний); способ открывания (механический, вручную).
2.8. Ворота, двери.
Описать тип ворот по способу открывания (распашные, откатные, подъемно-секционные, шторные); размеры проемов; конструктивное решение (полотен; каркаса; заполнения; остекление; наличие калитки); способ открывания; уплотнение щелей (нащельники, резина, брезент).

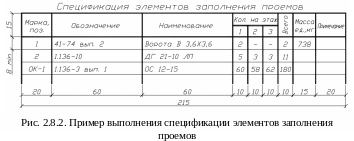

Если есть в проекте двери, дать описание по примеру ворот. (пример спецификации проемов и элементов заполнения проемов на рис. 2.8.1. и 2.8.2.)

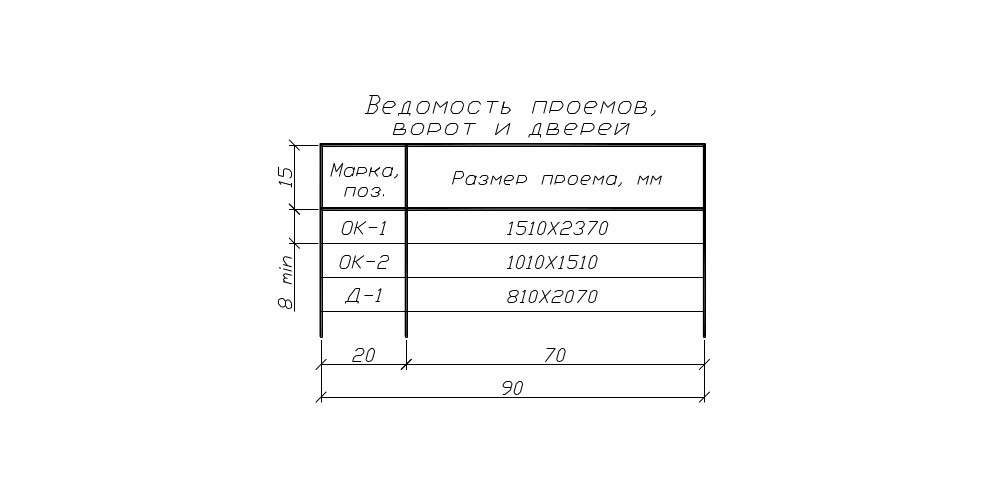

Рис. 2.8.1. Пример
выполнения ведомости
проемов,
ворот и дверей
10
2.9. Крыши, кровля.
Описать тип покрытия (по стальному профилированному настилу; по железобетонным плитам); конструктивное решение (материал, геометрические размеры, крепление к несущим конструкциям покрытия, наличие проемов и их назначение в покрытии (для фонаря, взрывоопасный участок).
Описать организацию водостока (наружный неорганизованный с карнизом, внутренний организованный с парапетом и водосточными воронками).

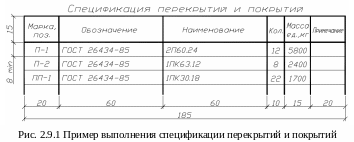

Описать тип кровли (рубероидные; из волнистых асбестоцементных листов, из легкобетонных плит и др.); конструктивное решение каждого типа кровли с описанием, назначением и толщиной каждого слоя; сопряжение кровли со стеной, панелями фонарей, водоприемными воронками внутреннего водостока. (пример спецификации покрытия на рис 2.9.1.)
2.10. Светоаэрационные, световые фонари.
Световые (зенитные) фонари. Материал фонарей; размеры проемов.
Описать конструктивное решение; установка, герметизация.
Светоаэрационные фонари: типы (П-образные, шедовые и т.д.); размеры по ширине, высоте; количество ярусов переплетов и их высота, длина фонаря; способ открывания для проветривания; конструкция фонаря (фонарные фермы; фонарные панели; связи; стальные переплеты; очистка стекол; покрытие; кровля.
11
2.11. Полы.
Конструктивное решение пола: перечислить слои, указать толщину, материал, примыкание.
2.12. Перегородки.
Назначение перегородки: выгораживающие (склады, кладовые и т.д.); разделительные – препятствуют распространению вредных выделений:
Материал, конструктивное решение, сопряжение с другими конструкциями.
2.13. Лестницы.
Назначение лестниц (для сообщения с площадками агрегатов, посадочные на кран, пожарные, аварийных выходов).
Указать материал, уклон, ширину маршей, переходных площадок, высоту ступенек, крепление к конструкциям.
Обоснование объемно-планировочного и конструктивного решения.
Выполнить по согласованию с руководителем расчеты:
Светотехнический оконных проемов и фонарей. Приложить на кальке схемы плана, поперечного и продольного разреза здания с нанесением на них уровня условной рабочей поверхности и расчетных точек. Нанести графики кривых освещенности на поперечном разрезе;
Расчет бытовых помещений и схему плана этажа с нанесением оборудования и санитарно- технических устройств;
Теплотехнический расчет ограждающих конструкций.
