2. Архитектурно-конструктивное решение.

Охарактеризовать конструктивную схему и конструктивные элементы, составляющие каркас.

1. Фундаменты. Фундаментные балки. Отмостка.

Последовательно описать конструктивные элементы с указанием материала, размеров, отметок фундаментов, фундаментных балок или цокольных панелей.

В одноэтажных промышленных зданиях каркасного типа фундаменты монолитные типовые, столбовые.

Последовательно описать: количество типоразмеров; устройство подготовки под фундаменты. Для каждой марки фундаментов указать: площадь сечения подколонника; глубину стакана; количество плитных частей, высоту и площадь сечения каждой; отметки обреза и подошвы фундамента; способ заделки колонны в фундаменте и материал для заделки; армирование фундамента. (пример спецификации на рис. 2.1.1)

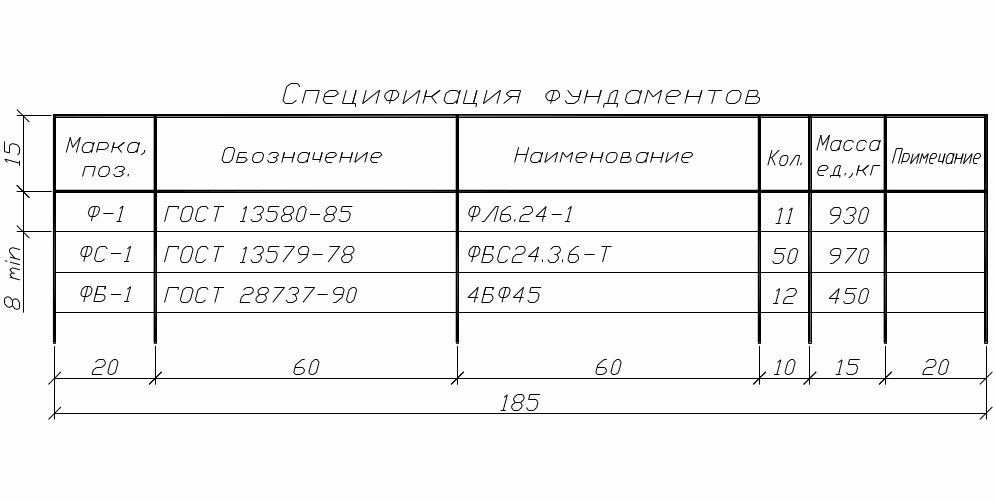

Рис. 2.1.1. Пример выполнения спецификации фундаментов

8

Примечание: желательно выполнять в качестве примера эскиз конструкции одной из марок конструктивных элементов (фундамента, фундаментной балки, колонны и т.д. можно в аксонометрии).

Фундаментные балки.

Описать: сечение (тавровое или трапециидальное); высоту, длину, ширину поверху и понизу каждой марки; конструктивное решение опирания балки на фундамент; отметку верха и низа балки; гидроизоляцию.

Отмостка.

Описать ширину; уклон; особенности конструктивного решения (материал и толщину каждого слоя отмостки); материал и глубину подсыпки под фундаментную балку.

2. Колонны. Фахверковые колонны.

Последовательно описать: тип колонн по положению в здании; количество типоразмеров; материал колонн; тип сечения (прямоугольные, двухветвевые, постоянного сечения); отметку верха колонн, наличие консолей; уровень головки рельс; сечение подкрановой и надкрановой части; типы и назначение закладных элементов; соединение колонн с фундаментами. (составить спецификацию колонн по примеру спецификации перекрытия и покрытия)

2.3. Стальные связи каркаса.

Описать назначение и местоположение связей; тип связей; материал; способ монтажного крепления.

2.4. Подкрановые балки. Крановые пути мостовых кранов. Подвесные типы кранбалок.

Описать: грузоподъемность мостовых кранов; шаг колонн; пролет; высоту здания; типы по местоположению; материал балки; тип сечения; геометрические размеры; наличие закладных элементов; способ монтажного крепления к колонне.

Указать тип рельса; способ укладки и крепления к подкрановой балке.

Для подвесных кранов описать схему подвески кранов; материал конструктивных элементов подвески.

2.5. Стропильные и подстропильные балки (фермы).

Описать: тип конструкций; пролет; шаг; материал; геометрические параметры; наличие и назначение закладных элементов, уклон верхнего пояса; монтажное крепление. Составить спецификацию балок (ферм).

2.6. Стены

Описать: конструктивную схему стены (навесная, самонесущая); тип панелей по положению в стене (рядовые; угловые удленненные; перемычечные; подкарнизные и парапетные; простеночные); по теплоизолирующим свойствам (железобетонные для неотапливаемых зданий, легкобетонные для отапливаемых и

9

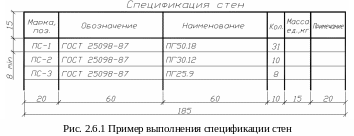

т.д.); размеры (длина, высота, толщина основных, простеночных, доборных панелей и блоков); способ крепления к колоннам; заделки швов. (пример спецификации на рис 2.6.1.)
