Задание

Введение

1. Архитектурно-планировочное решение.

2. Архитектурно-конструктивное решение.

2.1.Фундаменты. Фундаментные балки, отмостка.

2.2. Колонны. Фахверковые колонны.

2.3. Стальные связи каркаса.

2.4. Подкрановые балки, крановые пути мостовых кранов. Подвесные

пути кранбалок.

2.4. Стропильные и подстропильные балки (фермы).

2.5. Стены.

2.6. Окна.

2.7. Ворота, двери.

2.8. Крыша, кровля.

2.9. Светоаэрационные (световые) фонари.

2.10. Полы.

2.11. Перегородки.

2.12. Лестницы.

3.Обоснование объемно-планировочного и конструктивного решения.

3.1. Светотехнический расчет.

3.2. Расчет бытовых помещений.

3.3. Теплотехнический расчет ограждающих конструкций.

4. Внешняя и внутренняя отделка здания.

Список использованной литературы.

Задание на проектирование выдается на бланке разработанного кафедрой образца. Он включает исходные данные задания:

• тип здания;

• район строительства;

• вариант;

• группа производственных процессов и количественный состав работающих. Эти данные необходимы для расчета бытовых и вспомогательных помещений;

• номер схемы;

• грузоподъемность кранов;

• материал каркаса;

5

• высота от пола до низа несущих конструкций, покрытия пролетов производственного здания;

• количество и размер пролетов;

• количество шагов по крайнему ряду (шаг 6 м.). Если шаг колонн по крайнему ряду не 6м, а 12м, то в графе указать, например: 6 шт по 12м;

• шаг по среднему ряду колонн (6м. или 12м.)

В задании указывается дата выдачи задания и срок сдачи проекта. Задание подписывает руководитель проекта.

Введение

В разделе кратко излагаются актуальность, основные тенденции и направления в области развития промышленного строительства; указывается назначение проектируемого здания и его краткая характеристика:

• здание по назначению (основное производство, вспомогательное, смешанное;

• этажность;

• конструктивная схема (каркасное, с неполным каркасом);

• материал каркаса (ж.б., металл);

• тип колонн (сплошного сечения, двухветвевые и т.д.);

• тип несущих конструкций и материал конструкций;

• крановое оборудование;

• степень огнестойкости;

• степень долговечности;

• класс здания по долговечности;

• режим эксплуатации цехов (мокрый, нормальный, сухой; здание отапливаемое, неотапливаемое).

1. Архитектурно-планировочное решение.

Архитектурно-планировочное решение – это внутрицеховое пространство, которое обеспечивает технологический процесс производства.

В описании этого решения указать следующее: классификацию здания (одноэтажное или многоэтажное промышленное здание).

• конфигурацию здания в плане (прямоугольное, П-образное, Т-образное, сложной конфигурации);

• размеры здания в крайних разбивочных осях.

Объемно-планировочные параметры:

• количество пролетов; расположение пролетов: продольное, поперечное, продольное и поперечное; размер пролетов (размеры пролетов следует назначать: для зданий без мостовых кранов-12;18;24 м; для зданий, оборудованных мостовыми кранами-18; 24;30 м и более, кратным 6 м.);

• шаг колонн по крайнему ряду и по среднему ряду;

• наличие деформационных швов. Деформационные швы устраиваются в местах перепада высот пролетов. При железобетонных конструкциях каркаса здания в местах перепада высот предусматривается два ряда

6

крайних колонн. Расстояние между разбивочными осями бывает 500, 1000 и 1500 мм.;

• высоту пролетов (от уровня чистого пола до низа несущей конструкции покрытия (балки, фермы и т.д.) Высота пролетов назначается с учетом высоты колонн, ширины пролетов, шага колонн и грузоподъемности кранов;

• привязка колонн крайнего ряда к разбивочным продольным осям;

• привязка колонн среднего ряда к разбивочным продольным осям;

• привязка колонн рядовых к поперечным разбивочным осям;

• привязка колонн торцевых к поперечным разбивочным осям;

• наличие и привязка к осям фахверковых колонн;

• наличие кранового оборудования, грузоподъемность и отметка уровня головки рельс при наличии мостовых кранов;

• освещение и вентиляция здания; наличие и тип фонарей; местоположение фонарей (ширина, длина, высота, количество рядов и размер по высоте ленты переплетов освещения);

• наличие, размер дверей и ворот;

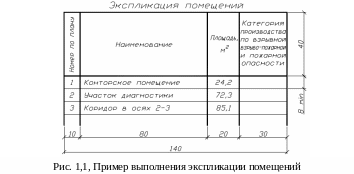

- указать наличие внутри цеха отдельных помещений и их площади.

Внутри цехов перегородками и стенами могут быть отгорожены помещения с выделением производственных вредностей; помещения со значительно отличающимся температурным режимом; производства, опасные в отношении взрыва и пожара и т.д. Такие производства следует размещать у наружных стен. Указать наличие других помещений, количество эвакуационных выходов из зданий и помещений следует принимать не менее двух.

Технико-экономические показатели:

В пояснительной записке должны быть приведены технико-экономические показатели:

• площадь застройки П₃ производственного здания определяется в пределах внешнего периметра наружных стен на уровне цоколя здания;

7

• полезная площадь П_п производственного здания определяется как сумма площадей помещений в пределах внутренних поверхностей наружных стен за вычетом площадей сечений колонн, внутренних стен, перегородок, сквозных шахт и лестничных клеток;

• рабочая площадь производственного здания П_р определяется как сумма площадей всех помещений здания, предназначенных для изготовления продукции с учетом площадей складов полуфабрикатов: (за вычетом проездов и проходов.);

• строительный объем производственного здания О, определяемый как произведение площади застройки, умноженной на высоту здания от отметки 0.000 до отметки верхней точки покрытия;

• коэффициент К₁, характеризующий целесообразность планировки, определяют отношением рабочей площади к полезной

К₁ = Пр/Пп

Чем выше значение К₁, тем экономичнее планировка;

Коэффициент К₂, характеризующий экономичность объемно-планировочного решения, вычисляют как отношение объема здания к полезной площади

К₁ = О/Пп
