НАЧЕРТАТЕЛЬНАЯ ГЕОМЕТРИЯ И ИНЖЕНЕРНАЯ ГРАФИКА. Задания на контрольную работу №1 и методические указания для студентов первого курса. Направление 270800.62. Строительство. – М.: МИИТ, 2013.

В пособии приводятся содержание контрольной работы по начертательной геометрии, варианты заданий и краткие методические указания по их выполнению. Подробно рассматриваются примеры и последовательность выполнения заданий. Даны примеры оформления эпюров.

Содержание контрольной работы соответствует требованиям ФГОС ВПО.

Составители – д. т. н., проф. С. А. СИНИЦЫН,

– к. т. н., проф. В. И. ТАРЛЫКОВ

– к. т. н., доцент А. В. ШАПОШНИКОВ

© МИИТ 2013

ОБЩИЕ УКАЗАНИЯ И ЗАДАНИЯ

Контрольная работа №1 по разделу курса – "Начертательная геометрия" включает 5 заданий, которые студенты выполняют простым карандашом на четырех форматах А3 или А4 с помощью простейших чертежных инструментов или на компьютере с использованием графических редакторов "КОМПАС", "AutoCAD с последующей распечаткой чертежей на соответствующих форматах.

Студенты выполняют контрольную работу по вариантам. Номер варианта определяется по последней цифре учебного шифра студента.

В начертательной геометрии чертежи принято называть эпюрами.

Контрольная работа содержит следующие эпюры:

эпюр 1 включает решение позиционных задач (задания 1, 2);

эпюр 2 включает решение задачи на пересечение поверхностей (задание 3);

эпюр 3 включает решение задач в проекциях с числовыми отметками (задание 4);

эпюры 4.1 и 4.2 связаны с решением задач в перспективных проекциях (задание 5).

Требования к выполнению контрольных заданий

1. Выполнение контрольных заданий следует начинать после усвоения соответствующих разделов курса начертательной геометрии и решения относящимся к ним комплексных задач, предусмотренных рабочей программой.

2. При выполнении заданий следует уделять внимание компоновке графических изображений на поле формата. Проекции геометрических образов, дополнительные построения и надписи должны рационально размещаться на поле формата. В этом большую помощь оказывают черновики.

3. При обводке чертежа рекомендуются следующие толщины и типы линий:

- линии видимого контура – сплошные толстые, толщиной 0,6…0,8 мм;

- линии невидимого контура – штриховые, толщиной 0,3…0,4 мм;

- линии осевые и центровые – штрихпунктирные, толщиной 0,2…0,25 мм;

- линии связи и дополнительных построений – сплошные тонкие, толщиной 0,2…0,25 мм;

- линии рамки чертежа и основной надписи - сплошные толстые, толщиной 0,6…0,8 мм;

4. При выполнении заданий рекомендуется использовать цветные карандаши. При этом исходные данные изображают простым карандашом, все дополнительные построения выполняют синим или зеленым цветом, искомый результат выделяют красным цветом. Линии дополнительных построений должны оставаться на эпюре.

5. Все эпюры должны иметь буквенные обозначения. На всех эпюрах за исключением эпюров №3 и №4 следует указать номера и условия задач, а также, в таблице свободной формы записать исходные данные.

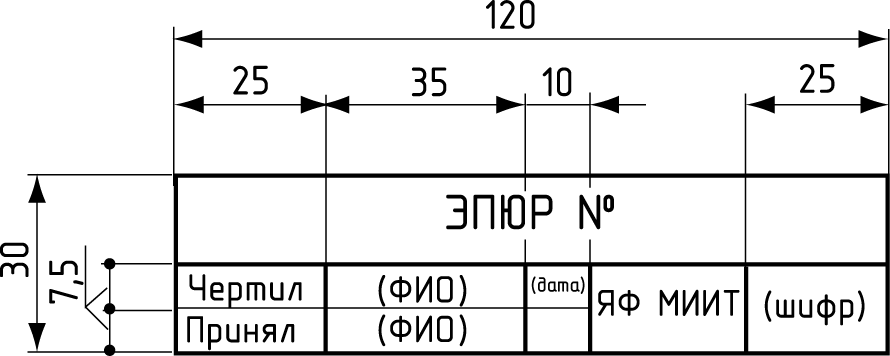

6. В правом нижнем углу эпюра должна быть выполнена основная надпись по рис. 1.

Рис. 1

1. Основные позиционные задачи (эпюр 1)

Задания 1,2 по начертательной геометрии связаны с построением комплексного чертежа Монжа и аксонометрического чертежа (прямоугольной изометрии).

Для решения этих задач используется пирамида, заданная координатами вершин A, B, C, D (табл. 1).

Десять вариантов заданий приведены в табл.1. Номер варианта выбирают по последней цифре учебного шифра.

Таблица 1

Вариант	A(X,Y,Z)	B(X,Y,Z)	C(X,Y,Z)	D(X,Y,Z)
1	40,20,50	0,70,20	0,20,70	10,50,0
2	40,40,100	40,100,20	20,80,40	90,60,40
3	40,50,60	60,90,40	20,100,100	70,50,90
4	30,50,40	80,70,40	50,100,40	40,70,80
5	100,60,60	20,80,20	60,80,90	40,100,30
6	10,80,20	50,20,60	50,70,40	40,100,90
7	60,60,50	40,90,50	40,60,110	60,90,30
8	70,20,20	50,70,70	50,30,10	20,30,70
9	80,60,40	100,50,50	50,60,80	80,100,70
0	70,70,30	60,50,80	30,50,80	80,40,10

Координаты точек (в мм) к заданиям 1, 2

Задания 1, 2 выполняются в масштабе 1:1 и компонуются на одном формате А3 согласно рис. 2.
