Л е к ц і я 1

Вступ до курсу «електротехнічні матеріали»

План лекції.

1. Зміст та порядок вивчення дисципліни “Електротехнічні матеріали”.

2. Мета, задачі та місце дисципліни “Електротехнічні матеріали”.

3. Електротехнічні матеріали (ЕТМ).

1. Загальні відомості.

2. Відомості про будову матеріалів.

3. Зонна теорія електропровідності.

4. Природа магнетизму матеріалів.

5. Класифікація ЕТМ.

Література: 1. ст. 4-28; 2. ст. 26, 27, 76; 3. ст. 9-16; 4. ст. 5,6,51,65; 5. 82-87, 111-113, 132,133,267; 6. ст. 90-96, 197, 224-226, 245-247; 7. 5-13, 47,48, 273,274.

1. Зміст та порядок вивчення дисципліни “Електротехнічні матеріали”

Матеріал курсу складається із:

• лекційні заняття – 16 лекцій (32 годин);

• практичні заняття – 8 занять (16 годин);

• лабораторні роботи – 8 робіт (16 годин);

• самостійна робота ­– 8 годин;

Курс розбито на два змістовні модулі:

Змістовний модуль 1. Електроізоляційні матеріали.

Змістовний модуль 2. Провідникові, напівпровідникові та магнітні матеріали.

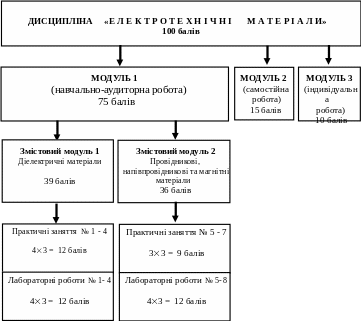

Блок-схема структури залікового кредиту студентів 2 курсу енергетичного факультету у балах

Підсумковий контроль

15 балів

Підсумковий контроль

15 балів

Практичні заняття та лабораторні роботи необхідно виконувати згідно з вимогами ДСТУ 2.105-96, форма звіту – письмова. Форма контролю – опитування (усне або письмове).

Кожний змістовний модуль здається письмово у призначений термін. За результатами змістовних модулів здійснюється підсумковий модульний контроль. В залежності від набраної кількості балів за видами робіт і за два модульні контролі виставляється екзаменаційна оцінка за національною (2, 3, 4, 5) та за міжнародною (А, В, С, D, E, FX, F) шкалою оцінювання.

2 Мета, задачі та місце дисципліни «Електротехнічні матеріали»

У сільськогосподарському виробництві застосовується велика кількість установок водопостачання та зрошення, агрегатів для сушіння та сортування зерна, цехів для приготування кормів, птахофабрик, ферм по відгодівлі свиней і великої рогатої худоби та багато інших підприємств із комплексною механізацією.

Комплекси промислового типу забезпечені установками мікроклімату. Для надійності електропостачання передбачено живлення їх від декількох трансформаторних підстанцій, що приєднані до різних районів електричних мереж, на комплексах встановлено сотні і навіть тисячі електродвигунів та багато різноманітної пускозахисної апаратури та апаратури автоматики.

Експлуатація електрообладнання у сільському господарстві має наступні особливості:

• специфічні умови середовища та режиму роботи електрообладнання;

• сезонність використання електрообладнання;

• низька якість напруги живлення;

• значна віддаленість струмоприймачів один від одного;

• неукомплектованість обслуговуючим персоналом, низька кваліфікація;

• відсутність коштів на придбання нового обладнання і запасних частин.

Підвищення експлуатаційної надійності електрообладнання в сільському господарстві може бути забезпечено правильним вибором електрообладнання з урахуванням специфічних умов виробництва, а також правильним вибором і застосуванням електротехнічних матеріалів при виготовленні електрообладнання, його монтажі, експлуатації та ремонті, та застосування нових сучасних електротехнічних матеріалів.

Мета даної дисципліни полягає у вивченні властивостей та області застосування електротехнічних матеріалів, які використовуються при виготовленні, монтажі, експлуатації та ремонті електротехнічного обладнання. Також дисципліна формує знання принципів та особливостей використання електротехнічних матеріалів та вміння використовувати основні характеристики матеріалів при виборі електротехнічного обладнання.

Основні задачі при вивченні курсу ЕТМ:

1. Розглянути теоретичні основи будови та фізико-хімічної природи електротехнічних матеріалів (ЕТМ), які визначають їх електричні, магнітні, фізико-хімічні та механічні властивості.

2. Вивчити класифікацію ЕТМ за поведінкою в електричному та магнітному полі, за призначенням, за складом, за агрегатним станом, за походженням та за властивостями.

3. Вивчити основні електричні, магнітні, теплові, фізико-хімічні та механічні властивості (характеристики) матеріалів, для їх оцінки при використанні в електричних та магнітних полях.

4. Одержати відомості про ізоляційні, провідникові, напівпровідникові та магнітні матеріали, які використовуються в електротехніці та енергетиці.

5. Вивчити маркування та область застосування основних електротехнічних матеріалів та виробів із них.

6. Навчитися використовувати основні властивості (характеристики) електротехнічних матеріалів при виборі електротехнічного (енергетичного) обладнання.

3 Електротехнічні матеріали
