4.6.2.2 Пластинчасті гідромотори
В пластинчастих гідромоторів частота обертання валу гідромотора регулюється дроселем з регулювальником. Реверс здійснюється за допомогою гідророзподільника золотникового типу.

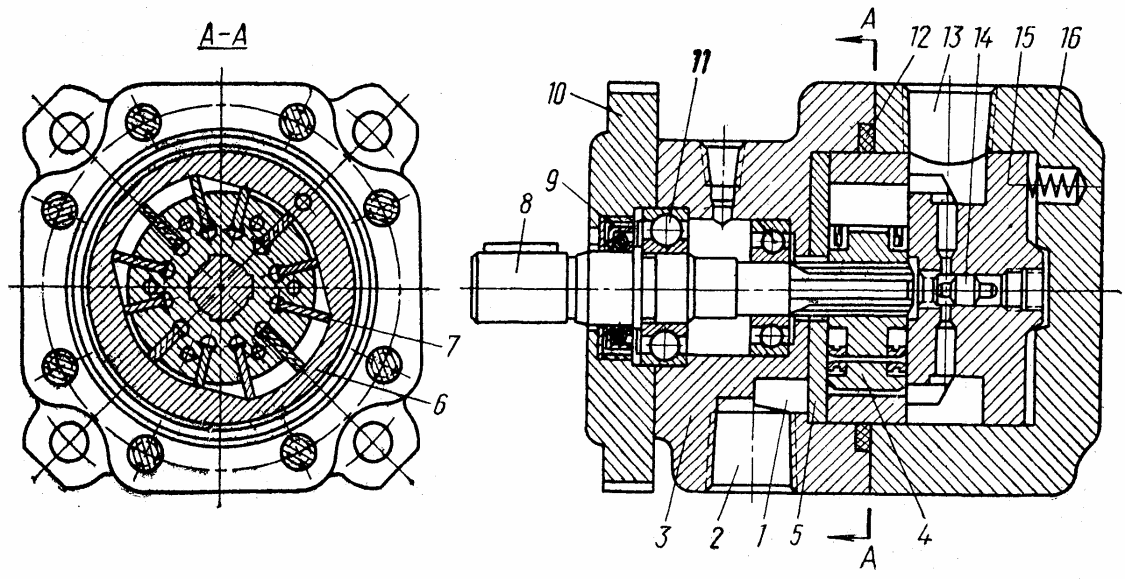

Гідромотор типу МГ16-1 (рис. 4.6) працює таким чином. Рідина під тиском подається в отвір 2, потім через кільцевий канал 1 корпусу 3 і далі через вікна переднього диска 5 потрапляє на пластинки 7 ротора 4, заставляючи ротор обертатися проти годинникової стрілки. Відводиться рідина через вікно заднього диска 15 і отвори 13, 14 в кришці 16 корпуса 3. Вал гідромотора 8 обертається в двох кулькових підшипниках 11. На валу на шліцах закріплений ротор 4, в пази якого вставлені пластинки 7, притискаються при обертанні ротора силою інерції до внутрішньої поверхні статора 6. Крім того, ці пластинки притискаються до статора коромислоподібними пружинами; одна пружина притискує дві пластинки, розташовані один до одного під кутом 90°; наскільки одна пластинка при обертанні ротора вийде з паза ротора, настільки друга увійде до паза. Таким чином, пружина не деформується, що збільшує її довговічність.
Ротор обертається між переднім 5 і заднім 15 дисками. Для зміни напряму обертання ротора необхідно рідину під тиском підвести до отвору 13 в кришці 16 корпусів 3, а отвір 2 в корпусі 3 треба з’єднати з лінією зливу. Для усунення витоків служить манжета 9 і гумова кільцева прокладка 12.
Гідромотор МГ16-1 є машиною подвійної дії, за один зворот ротора відбувається двічі введення рідини під тиском і двічі відведення її в зливну лінію.
Рисунок 4.6 – Гідромотор типу МГ16-1
Крутний момент на валу гідромотора визначають за формулами:
для гідромоторів подвійної дії
(4.17)
для гідромоторів одинарної дії
(4.18)
де е – ексцентриситет між центрами статора і ротора;
δ – товщина пластинок, м;
z – число пластинок, шт.;
Rб і Rм – великий і малий радіуси виточок статора, м;
q – робочий об’єм гідромотора, л/об;
ηм – механічний ККД гідромотора.
Гідромотори МГ16-1 розвивають крутний момент на валу Мк=3,2...150 Н∙м при тиску р=5,0 МПа. Вони стійко працюють при частоті обертання n≥300 об/хв.
4.6.2.3 Аксіально-поршневі гідромотори
Ці гідромотори досить широко застосовують в гідроприводах зважаючи на переваги, якими вони володіють у порівнянні з радіально-поршневими гідромоторами. Ці гідромотори мають менші радіальні розміри і менший момент інерції обертових мас, що дає їм можливість працювати при великих частотах обертання ротора.
Крутний момент, що розвивається на вихідні ланці аксіально-поршневого гідромотора, дорівнює:
(4.19)
де
– робочий об’єм гідромотора, л/об;
z – число поршнів, шт.;
р – різниця тисків робочої рідини на вході і виході з гідромотора, МПа;
ηм – механічний ККД гідромотора, ηм =0,93...0,98.
Частота обертання вихідної ланки n, об/хв:
(4.20)
де Q – витрата робочої рідини, що поступає в гідромотор, л/хв;
ηυ — об’ємний ККД гідромотора, ηυ=0,91...0,97;
γ — кут нахилу блоку циліндрів або диска до осі обертання ротора, γ=15... 20°.
Потужність гідромотора:
(4.21)
Аксіально-поршневий гідромотор типа МГ15 випускається нашою промисловістю і використовується в гідроприводах машин, вживаних в лісовій промисловості.
Гідромотор МГ15 створює Мк=6...200 Н∙м при тиску 5 МПа. У гідроприводах великої потужності застосовують гідромотори гамми II, що працюють при робочому тиску 10 МПа.
Гідромотори типа ІІМ нерегульовані, оборотні створюють на валу Мк=4...1170 Н∙м.
