6.3.10.1.2 Ротаційно-плунжерні насоси

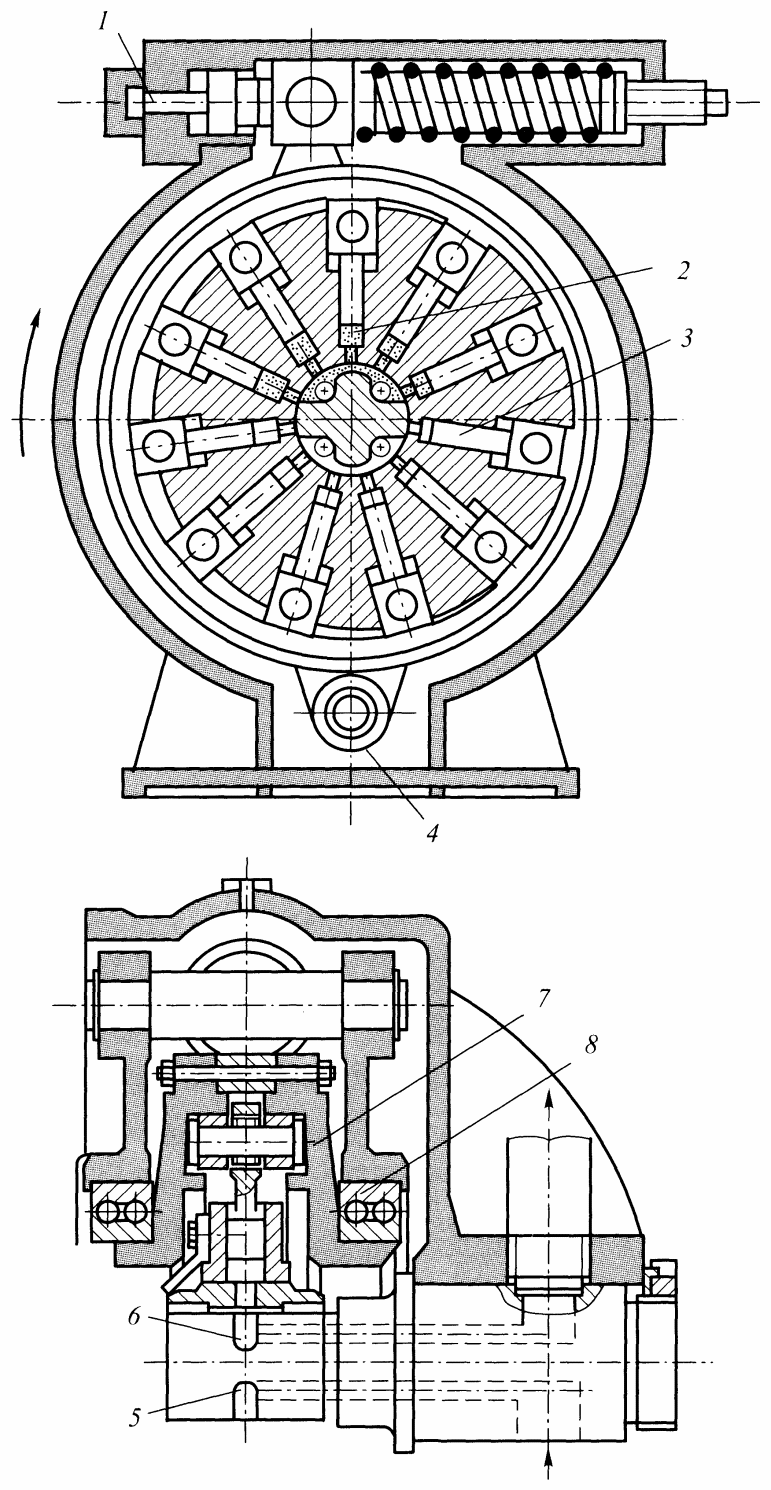

Ці насоси можуть бути з радіальним і осьовим розташуванням плунжерів . Конструктивна схема ротаційно-плунжерного насоса показана на рис. 6.15 . Робочі циліндри 2 ротора 7 з плунжерами 3 обертаються навколо нерухомої осі, яка має розподільні вікна 5 і 6 з осьовими каналами, що з’єднують робочі циліндри 2 відповідно всмоктувальним і нагнітальним трубопроводами. При обертанні ротора 7, розташованого ексцентрично щодо барабана 5, робочі плунжери будуть здійснювати зворотно-поступальний рух у радіальному напрямку, виробляючи всмоктування і нагнітання рідини. Ексцентриситет може змінюватися при повороті барабана 8 навколо осі 4 під дією сервоприводу 1.
Рисунок 6.15 – Схема ротаційно-плунжерного насоса з радіальним розташуванням плунжерів
Радіальні ротаційно-плунжерні насоси більш компактні в порівнянні з кривошипними при однаковій продуктивності. Їх можна встановлювати безпосередньо на пресі. Застосовують ці насоси для подачі рідини при тисках до 25 МПа. При подальшому збільшенні тиску, що нагнітається різко зростають витоку через радіальний зазор між нерухомою (розподільною) віссю і ротором, а також навантаження на вісь. Ротаційно-плунжерні насоси працюють тільки на маслі, що має більш високу в’язкість в порівнянні з водними емульсіями. Для підвищення продуктивності робочі циліндри насоса можна встановлювати в кілька рядів.
Ротаційно-плунжерні насоси будують для подачі рідини високого тиску з витратою до 1000 л/хв. У їх конструкціях передбачено переміщення ротора щодо барабана, тобто можлива зміна ексцентриситету, а отже, і продуктивності насоса. При виборі розмірів вікон і каналів всмоктування для насосів без примусової підкачки необхідно виходити з швидкості течії рідини, яка повинна бути не більше 2...3 м/с, а у вікнах і каналах нагнітання – не більше 5...10 м/с.
6.3.10.1.3 Ексцентриково-плунжерні насоси
У насосному приводі гідравлічних пресів все більш широке використання одержують ексцентриково-плунжерні насоси для створення тисків 30...40 МПа. Вони працюють в комбінації з насосами низького тиск, наприклад шестеренчастими, у яких робочою рідиною є мінеральне масло, а перемикання здійснюється автоматично.

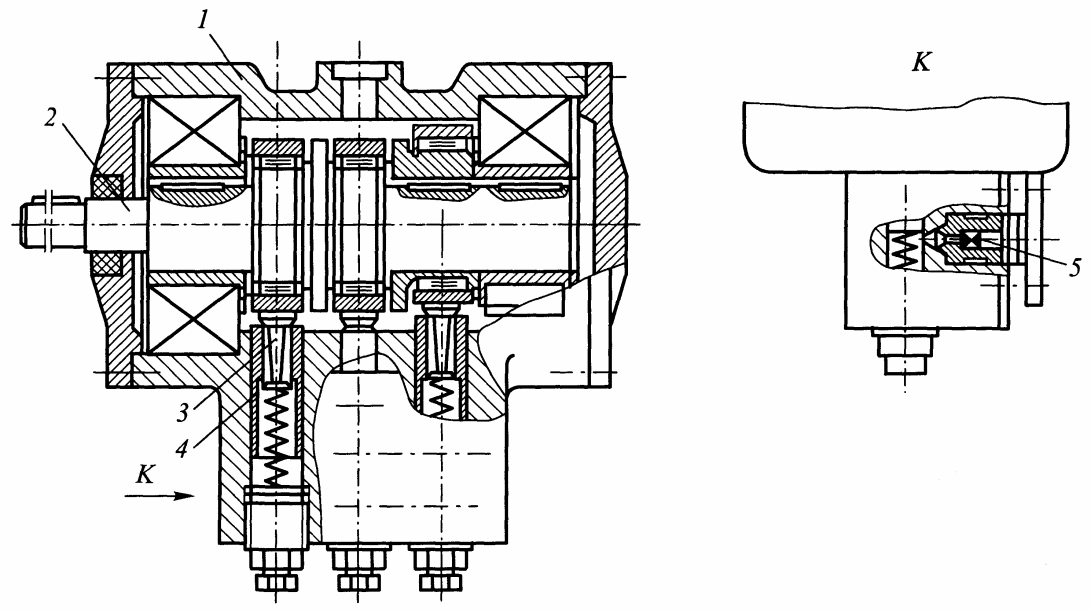

Конструктивна схема ексцентрикових-плунжерного насоса наведена на рис. 6.16. Основні деталі цього насоса: корпус 7, наповнений мінеральним маслом, ексцентриковий вал 2, плунжери 4, усмоктувальні 3 і зворотні 5 клапани.
Рисунок 6.16 – Конструктивна схема ексцентриково-плунжерного насоса
При обертанні ексцентрикового вала 2 плунжери 4 переміщаються. При ході вгору під дією пружини відкривається всмоктуючий клапан 3 і рідина заповнює звільнений в циліндрі об’єм. При ході вниз ексцентрик закриває клапан 3 і переміщує плунжери 4, при цьому рідина з нижньої порожнини циліндра через зворотний клапан нагнітається в магістраль. Робоча рідина в корпусі насоса знаходиться під надлишковим тиском до 0,01 МПа. Об’ємний ККД цих насосів ηоб=0,5...0,6. Ексцентриково-плунжерні насоси з подачею рідини до 1000 л/хв можна використовувати в приводах великих гідравлічних пресів.
