6.3.4 Преси для листкового штампування
Листоштампувальні преси простої дії. На рис. 6.10, а показана схема штампування в такому пресі. На повзуні 2 встановлена матриця 3. Пневматична подушка 7 забезпечує притиск фланця заготовки між кільцем 4 і матрицею 3 при виконанні операції глибокої витяжки. Після виконання операції під штамповою плитою 5 встановлений на ній пуансон 1 висуваються з робочого простору преса по столу 6. Прес має насосний безакумуляторний гідравлічний привід з наповнювальним баком, розташованим на верхній поперечині, робочою рідиною є мінеральне масло.

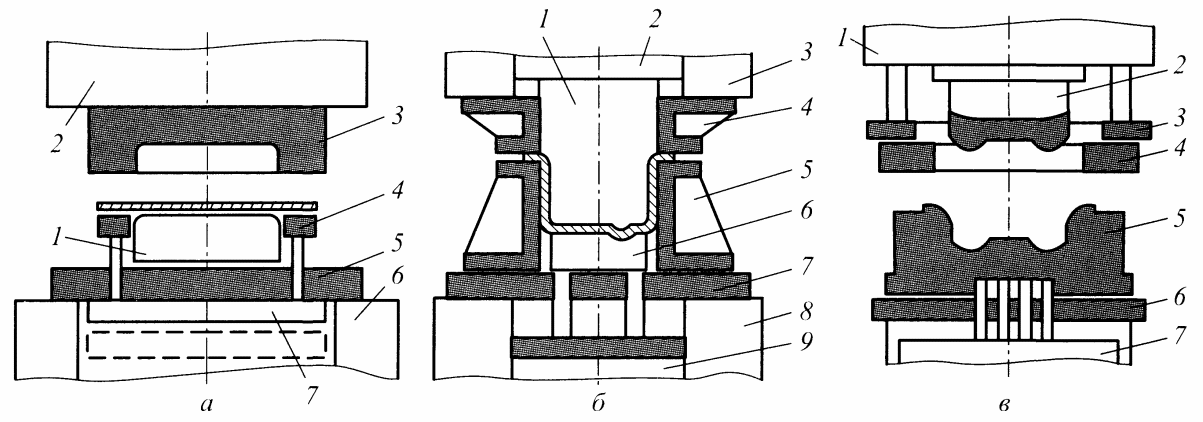

Рисунок 6.10 – Схема листового штампування на гідравлічному пресі простого (а) подвійного (б) і потрійного (в) дії
До валу електродвигуна приєднані два ротаційних насоса, які подають масло з накопичувального бака в робочий циліндр преса. Управління пресом кнопкове (дистанційне), швидкість повзуна при робочому ході 14,5 см/с.
Основні параметри і розміри гідравлічних одностоякових пресів з номінальним зусиллям до 2,5 кН регламентує ГОСТ 9753.
6.3.4.1 Листоштампувальні преси подвійного і потрійного дії
Насосний безакумуляторний привід володіє рядом переваг в порівнянні з електромеханічним: рівномірністю руху; можливістю регулювати швидкість руху рухомої поперечини, зупиняти і змінювати напрямок руху робочого інструменту в будь-якій точці ходу; плавністю підведення робочого інструменту до заготівлі та ін. Цей привід можна застосовувати для одночасного руху декількох виконавчих механізмів, що вельми важливо при виконанні операцій листового штампування, наприклад для притиску заготовки з метою запобігання складкоутворення, витяжки вироби заданої форми і виштовхування його з матриці.
Схема штампування на гідравлічному пресі подвійної дії показана на рис. 6.10, б. Прес має два верхніх повзуна – внутрішній 2 витяжної та зовнішній 3 притискної, до яких прикріплені відповідно пуансон витяжки 1 і притиск 4. Нижній виштовхувач 6 забезпечує вилучення вироби з матриці 5 після штампування під дією пневматичної подушки 9. Плиту 7 можна висувати з робочого простору преса по столу 8. Зовнішній 3 і внутрішній 2 повзуни можуть замикатися при роботі преса в режимі простої дії з номінальним зусиллям 4,5 МН. Насосний безакумуляторний привід розташований на майданчику верхньої нерухомої поперечки. Управління пресом кнопкове (дистанційне). Силу притиску заготовки, здійснювану наріжним повзуном, регулюють за використанням електроконтактних манометрів, розташованих на пульті управління. Прес обладнаний висувним столом, що дозволяє видаляти відштамповані вироби і подавати листи без додаткових механізованих пристроїв, а також здійснювати швидку зміну робочого інструменту.
Швидкість робочого ходу внутрішнього повзуна 2,5 см/с, швидкість прямого холостого ходу 13,5 см/с, а швидкість зворотного холостого ходу внутрішнього і зовнішнього плазунів відповідно 7 і 8 см/с. В якості робочої рідини використовують мінеральне масло.
На рис. 6.10, в показана схема листового штампування на гідравлічному пресі потрійної дії. Прес має три повзуна: верхній внутрішній 2 для витяжки, верхній зовнішній 1 для притиску заготовки з метою запобігання складкоутворення і нижній 7, до яких прикріплені відповідно пуансон, верхній штамп 3 з притиском 4 і нижній виштовхувач, а також плиту 6, висунуту разом з нижнім штампом 5 з робочого простору преса.
