4.8.2 Фільтри

Від чистоти рідини, що застосовується в гідроприводі, залежить, якість його роботи. Рідина в гідроприводі безперервно очищають від всіляких забруднень, що з’являються в процесі її циркуляції. Для цього застосовують фільтри різних конструкцій: сітчасті, пластинчасті, повстяні, із запобіжним клапаном.

Показаний на рис. 4.14, а фільтр має корпус 5, фільтруючий пристрій 4, підвідну трубку 1, відвідну трубку 3, зливний клапан 2, запобіжний клапан 6, зливну трубку 7 з оглядовим вікном 8.

Фільтруючий пристрій складається з сітки, пластинок, дроту Спеціального фасонного перетину, повстяних кілець, набивки з бавовняних очосів, паперових дисків або фільтрувального паперу.

Сітчасті фільтри застосовують для грубого очищення рідини. Використовувані в цих фільтрах сітки виготовляють з латуні і мають на 1 см² до 3000 отворів.

Пластинчасті фільтри очищають рідину краще, ніж сітчасті. Вони виготовлені з металевих дисків з отворами, прокладок і скребків. Шкребки служать для очищення дисків від затриманих твердих частинок і відновлення здатності, що фільтрує фільтра. Пластинчасті фільтри (табл. 4.5) здатні затримувати частинки розміром 0,08-20 мм, в залежності від зазору між пластинами.

Перепад тиску в фільтрі Δр_ф=0,1...0,2 МПа.

Таблиця 4.5 – Технічна характеристика пластинчастих фільтрів

Марка фільтра	Пропускна здатність Q, л/хв	Тиск р, МПа	Розмір, мм	Маса m, кг
Г41-11	3-8	5	160х80	2,10
Г41-12	8-18	5	180х82	2,35
Г41-21	8-18	5	125х90	1,30
Г41-22	18-35	5	165х90	1,45
Г41-23	25-50	5	205х90	1,65
Г41-24	35-70	5	245х90	1,85
Г41-42	18-35	5	230х110	5,80
Г41-43	35-70	5	270х110	6,70

Повстяні фільтри забезпечують хорошу фільтрацію рідини, але швидко засмічуються. Чистота фільтрації залежить від швидкості проходження рідини через фільтр. Чим менше швидкість проходження рідини через фільтр, тим вона краще очищається.

Для кращого очищення рідини часто використовують кілька фільтрів, розташовуючи їх послідовно перед дросельним пристроєм.

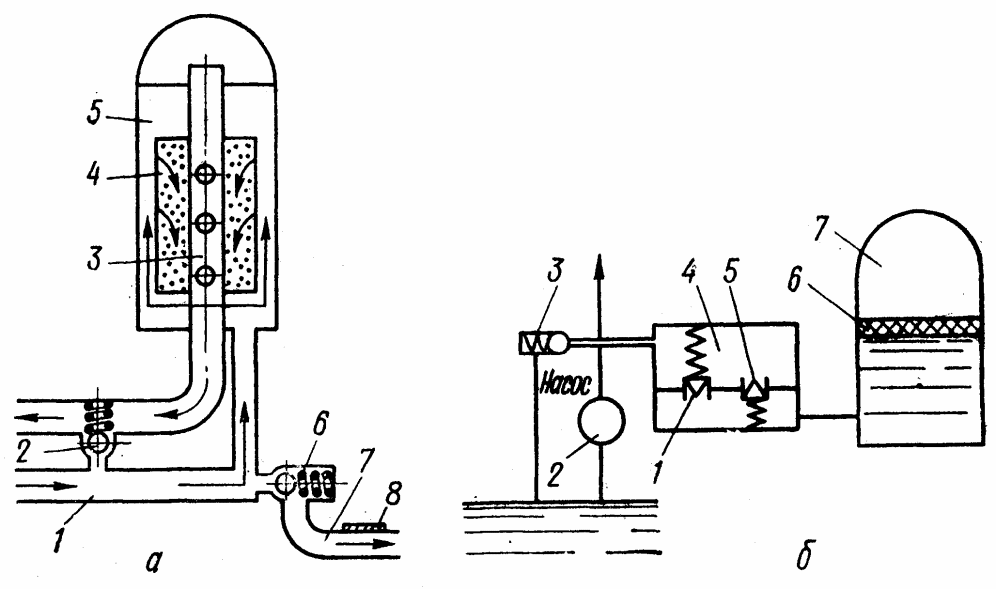

Рисунок 4.14 – Фільтр та пневмогідроакумулятор

4.8.3 Гідроакумулятори

При роботі гідроприводів від постійно діючого насоса певної подачі часто буває необхідно в якийсь період подавати витрата рідини, що перевищує подачу насоса. Для цього вживають гідроакумулятори, пружинні акумулятори, гідравлічні й та ін. Гідроакумулятор призначений для акумулювання енергії робочої рідини, що знаходиться під тиском. Принцип роботи акумулятора розглянемо на прикладі гідравлічні й (рис. 4.14, б).

Пневмогідроакумулятор має такі основні елементи: запобіжний клапан 3, випускний клапан з пружиною 1, впускний клапан 5 з пружиною, повітряний ковпак 7 і поплавець 6.

Насосом 2 рідина подається в камеру 4 і через клапан 5 в повітряний ковпак 7, де створюється тиск на поплавок 6, який піднімається вгору і стискає повітря у верхній частині.

Пружина клапана 1 налаштована на потрібний тиск, і в разі його надмірного пониження в системі в результаті енергії, накопиченої в повітряному ковпаку це зниження буде усунуто. Під тиском стислого повітря поплавок 6 відійде вниз і рідина з повітряного ковпака 7 через клапан 1 буде перепускають в систему, де вона може деякий час здійснювати певну роботу.

Акумулятори мають пружний елемент, за допомогою якого тиск передається на рідину в повітряному ковпаку акумулятора. Як пружний елемент застосовують пружини або стиснене повітря, який зазвичай відділений від рідини поплавком або мембраною.
