4.7.2 Редукційні гідроклапани

Редукційні гідроклапани застосовують для пониження (редукування) тиску в одній з гілок гідросистеми. Необхідність застосування редукційного гідроклапана виникає, наприклад, коли від одного насоса працюють кілька силових органів, причому для забезпечення їх роботи потрібен тиск значно меншу, ніж дає насос. Тоді необхідно перед силовими органами, наприклад, перед гідроциліндрами, встановити редукційний гідроклапан типу Г57, налаштований на знижений необхідний тиск.

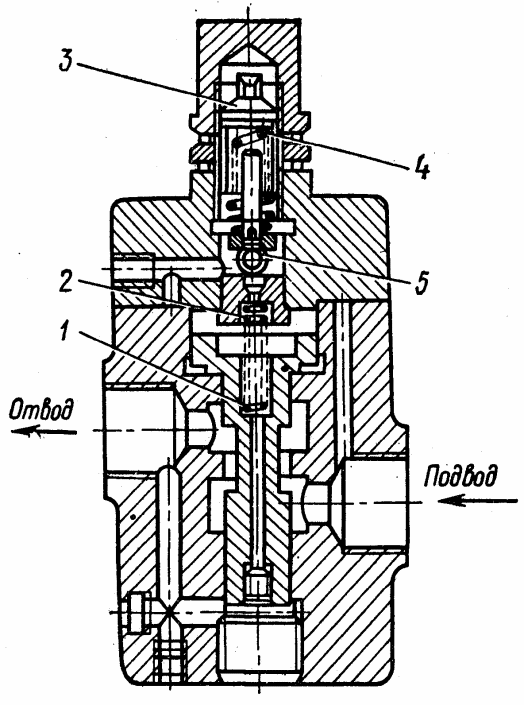

На рис. 4.10 показана конструкція редукційного гідроклапана типу Г57, що підтримує постійний тиск за рахунок редукування у відгалуженні від напірної гідролінії, незалежно від коливання тиску в підводиться і відводиться потоках робочої рідини.

Гідроклапан має золотник 1 ступінчастою форми, нерегульовану пружину 2, допоміжний запірний елемент (кулька) 5, пружину 4, регулювальний гвинт 3.

Рисунок 4.10 – Конструкція редукційного клапана типу Г57

4.7.3 Зворотні гідроклапани

Зворотні гідроклапани призначені для пропуску робочої рідини в одному напрямку. У гідроприводі машин і верстатів, що застосовуються в деревообробній та лісової промисловості, використовують зворотні гідроклапани чотирьох типів: прості, регульовані, керовані і керовано-регульовані.

Найбільше застосування в деревообробних верстатах знайшли прості зворотні гідроклапани типів Г51-1 і Г51-2 (табл. 4.3) та ін. За принципом дії ці два клапани аналогічні, але відрізняються по конструкції.

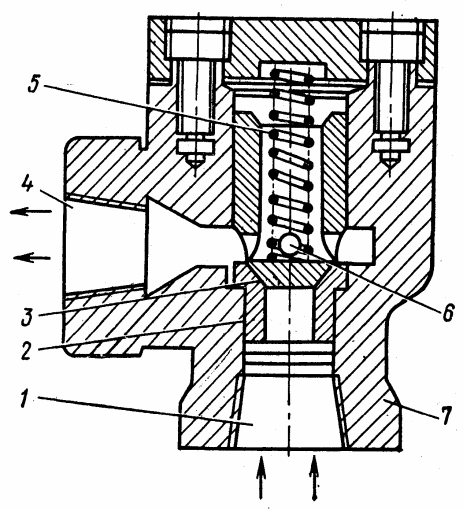

На рис. 4.11 показана конструктивна схема простого зворотного гідроклапана, що має корпус 7, клапан 6, пружину 5, сідло 3, підводний отвір 1, відводний отвір 4.

Робоча рідина, поступаючи через отвір 1, тисне на клапан 6, який піднімається вгору, стискаючи пружину, і рідина в отвір між клапаном і сідлом 3 переміщається у вихідний отвір 4. При зменшенні тиску або при зміні напрямку потоку робочої рідини клапан 2 під дією пружини 5 опускається на сідло 3 і рух робочої рідини припиняється.

Керовані зворотні гідроклапани застосовують у гідросистемах машин і верстатів, коли в певний момент роботи необхідно забезпечити прохід рідини в обох напрямках.

Для переміщення робочої рідини в обох напрямках керовані зворотні гідроклапани забезпечені пристроєм, за допомогою якого в потрібний момент клапан відкривається, забезпечуючи зворотний прохід рідини.

Рисунок 4.11 – Конструкційна схема простого повторного гідроклапана

Керовані регульовані зворотні гідроклапани застосовують для тих же умов, що й некеровані зворотні гідроклапани. Відмінність розглянутих лічильників води від керованих в наявності регулювального гвинта для регулювання зусилля пружини зворотного гідроклалана.

Таблиця 4.3 – Технічна характеристика повторних гідроклапанів Г51-1

Показники	Марка гідроклапана
	Г51-12	2Г512	ПГ51-12	Г51-13	Г51-14	2Г51-14	ПГ51-14	Г51-15	2Г51-15	ПГ51-15
Найбільша подача Q, л/хв	18	18	18	35	70	70	70	70	140	140
Робочий тиск р, МПа	Від 0,2 до 20
Втрата тиску при найбільшій подачі Δр, МПа	0,2
Найбільший витік по сідлу клапана qу, см3/хв	До 5

Зворотні кулькові гідроклапани застосовують для блокування вертикально розташованого поршня від самовільного опускання при вимкненому приводі, для виключення витоків рідини з гідросистеми при вимкненому приводі і т. д.

Як конструктивний елемент зворотний клапан включений в конструкцію напірних гідроклапанів типу Г66, дроселів і регуляторів потоку типу ДК і Г55-6, в золотниковий гідроапарат з гідравлічним управлінням, в насоси й гідродвигуни та ін.
