3.4.4 Привід насосів та з’єднання вала гідромотора з валом виконуючого органа

У мобільних машинах (тракторах, автомобілях, комбайнах тощо) привід насосів здійснюється безпосередньо від двигуна або від гід­равлічної системи відбору потужності (ГСВП), а в стаціонарних – переважно від електродвигуна.

У всіх випадках не бажано на привідний вал насоса встановлю­вати шків чи зірочку, бо це призводить до швидкого виходу з ладу робочого комплекту насоса. Як правило привід насоса здійснюють через муфти від розподільних шестерень двигуна (рис. 3.24) або від колінчастого вала двигуна клинопасовою передачею на спеціаль­ний вал, встановлений на підшипниках автономного корпусу (рис. 3.25).

У тракторах типу ДТ-75 насос приводиться в дію від вала приво­ду вентилятора (рис. 3.26), а в автомобілях – від коробки відбору потужності, встановленої на картері коробки передач (рис. 3.27).

При передачі крутного моменту від гідромотора на виконуючий орган використовують спеціальні муфти: гумово-пальцьові, кулач­кові, зубчасті. На рис. 3.28 показано привід розкидального диска від гідромотора машини типу КСА-3 для внесення добрив.

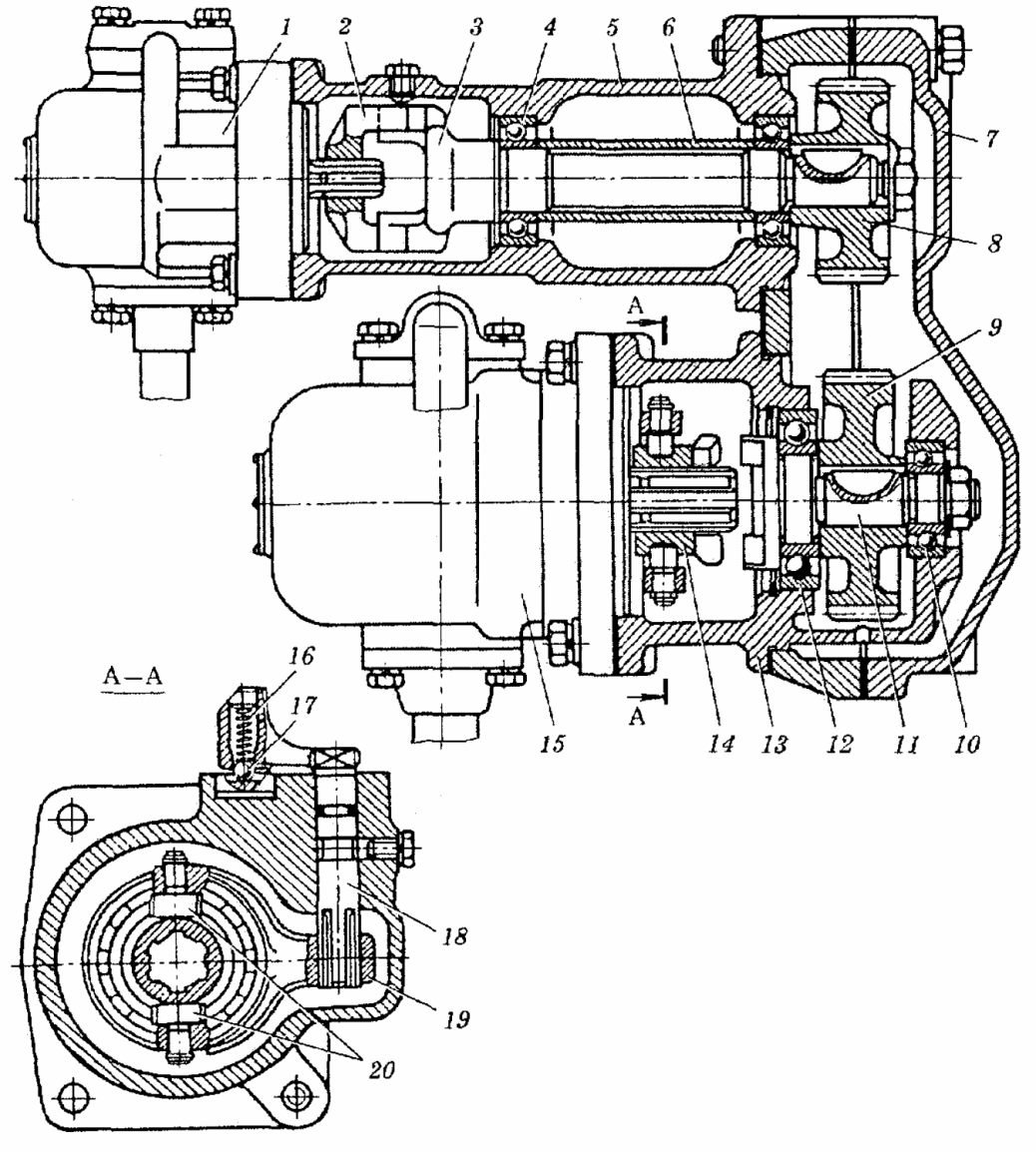

1 – насос НШ-10Е; 2,14 – кулачкові муфти; 3,11 – вали з кулачками; 4,10,12 – підшипники; 5, 13 – корпуси; 6 – втулка; 7 – кришка розподільних зубчастих коліс двигуна; 8, 9 – розподільні шестерні двигуна; 15 – насос НШ-32У; 16 – сухарики; 17 – вилка ввімкнення насоса; 18 – валик вилки; 19 – кулька фіксатора; 20 – пружина фіксатора

Рисунок 3.24 – Привід насосів комбайна «Енисей»

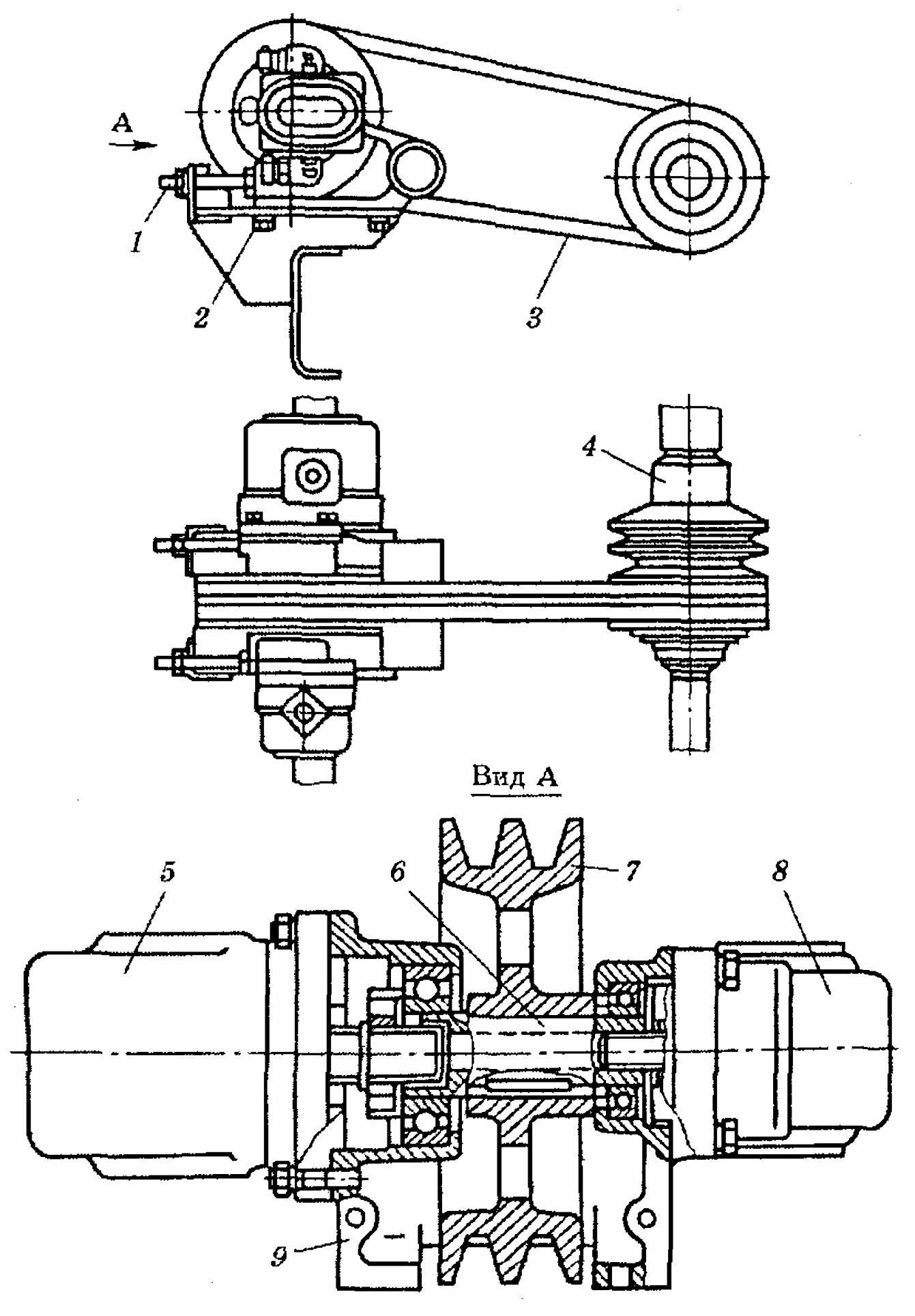

1 – натяжний пристрій; 2 – болт кріплення корпусу; 3 – клинопасова передача; 4 – вал дизеля; 5 – насос НШ-32-2; 6 – привідний вал; 7 – шків; 8 – насос НШ-10Е-Л; 9 – корпус

Рисунок 3.25 – Привід насосів комбайна КСК-100

1 – валик приводу вентилятора дизеля; 2 і 3 кулачкові напівмуфти; 4–вилка; 5 – корпус приводу насоса; 6 – насос

Рисунок 3.26 – Привід насоса гідроприводу трактора типу ДТ-75

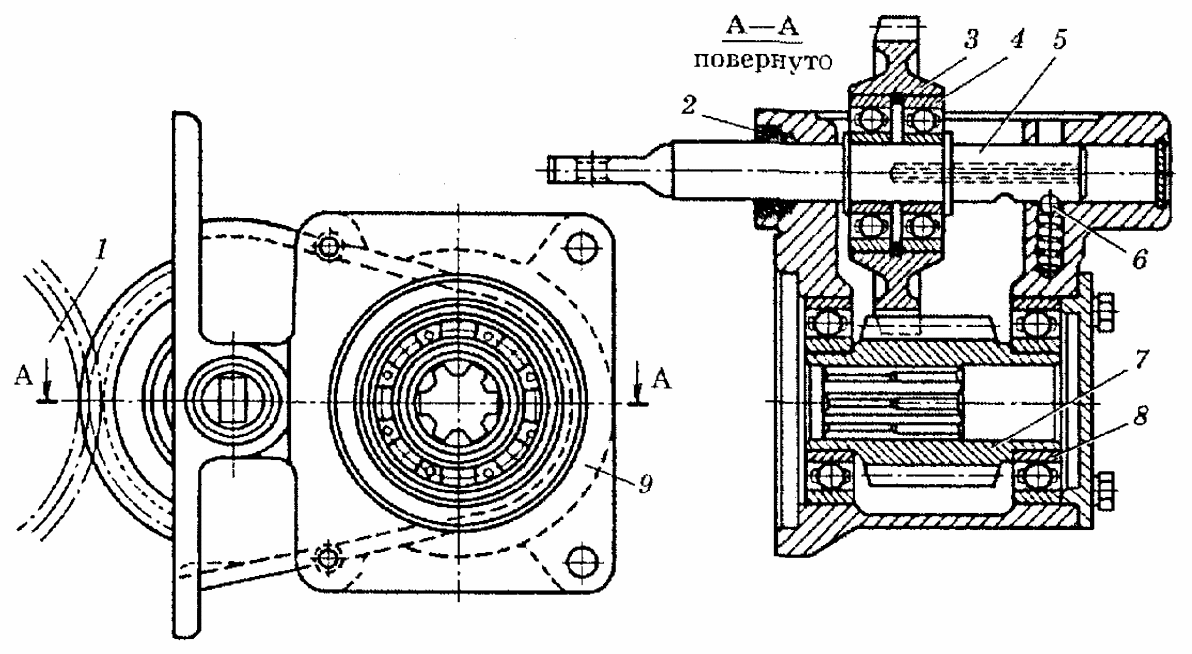

1 – шестерня третьої передачі; 2 – ущільнення; 3 – ведуча шестерня; 4 і 8 – підшипники; 5 – вісь; 6 – фіксатор; 7 – ведена шестерня зі шліцами піл вал насоса; 9 – картер

Рисунок 3.27 – Привід насоса гідроприводу автомобіля-самоскида типу

ГАЗ-САЗ-53Б

1 – гідромотор; 2 – зубча­ста втулка; 3 – вал диска; 4 – підшипник кочення; 5 – корпус підшипників; 6 – диск; 7 – вал гідромо­тора

Рисунок 3.28 – Привід розкидального диска від гід­ромотора машини типу КСА-3 для внесення мі­неральних добрив

Питання для самоконтролю

1. Що відносять до об’ємних насосів?

2. Як класифікують зворотно-поступальні насоси?

3. Принцип роботи поршневих насосів.

4. Як визначається продуктивність поршневого насоса?

5. Чому поршневі насоси обладнуються повітряними ковпаками?

6. Що називають індикаторною діаграмою?

7. Класифікація роторних насосів.

8. Принцип дії шестеренчастого насоса.

9. Як визначається подача шестеренчастого насоса?

10. Принцип дії гвинтового насоса.

11. Як визначається подача гвинтового насоса?

12. Принцип дії пластинчастого насоса.

13. Як поділяються роторно-поршневі насоси по конструкції?

14. Що називають гідравлічним циліндром?

15. Що називають поршневим гідроциліндром?

16. Що належить до гідродвигунів?

17. Принцип дії гідроциліндра.

18. Принцип дії поршневого та пластинчастого гідроциліндрів.

19. Що називають гідродвигуном зворотно-поступального руху?

20. Принцип дії гідродвигуна зворотно-поступального руху.

21. Що називають поворотним гідродвигуном?

22. Як поділяються за конструкцією робочих камер поворотні гідродвигуни?

23. Принцип дії поворотних гідродвигунів.
