3.4.2 Гідродвигуни зворотно-поступального руху

Гідродвигуном зворотно-поступального руху (ДЗПР) називають гідродвигун, в якого вихідна ланка має обмежений зворотно-посту­пальний рух і при одноразовому вмиканні його в роботу автоматично здійснює коливальний рух з певними частотою та амплітудою.

ДЗПР застосовують для приводу ножів різальних апаратів коса­рок, жаток, пристроїв для підрізання виноградної лози, для приводу в коливальний рух площадок (вібраторів) руйнування склепінь в бункерах зернозбиральних комбайнів.

Гідродвигун типу ДЗПР-80х8000 призначений для приводу ножів різальних апаратів з ходом 76,2 мм. Частота коливань штока в цьому гідро двигуні – в межах 4,7-11,7 цикла за секунду. Робо­чий об’єм 80 см³ за один цикл, максимальний тиск 16 МПа, зусилля на штоку 5 кН, маса 13 кг.

Основою такого гідродвигуна є поршневий гідроциліндр з двобіч­ним штоком та розподільник з циліндричним золотником.

Принцип дії. Робоча рідина, що підводиться під тиском по напірній лінії 9 (рис. 3.19) корпусу 1, надходить по каналу 10 золот­ника 4 під штовхач 12, а також по каналу 14 корпусу 1 в праву по­рожнину 17 гідроциліндра.

Під дією тиску рідини золотник 4 і поршень 18 гідроциліндра перекривають канал 7 корпусу зливної лінії 8. При цьому проточка 21 штока поршня сполучає канал 6 і канал 3 торця золотника із на­пірним каналом 9. Золотник зміщується вправо і своєю проточкою сполучає напірний канал 9 з лівою порожниною 20 гідроциліндра через канали 5 і 6. Поршень зі штоком зміщується вправо.

Внаслідок переміщення штока вправо його проточка 21 роз’єднує канали 6 та 3 і під лівим торцем золотника створюється запертий об’єм. При подальшому переміщенні вправо поршня він у крайньо­му положенні перекриє канал 15, через який зливається рідина із порожнини 17 гідроциліндра. При цьому проточка 16 штока сполучає канали 19 і 13, завдяки чому рідина із запертого об’єму в лівій порожнині торця золотника надходить на злив. Оскільки права по­рожнина торця золотника під торцем штовхача 12 постійно знахо­диться під тиском рідини, то золотник змішується вліво, сполучаю­чи своєю проточкою напірний канал 9 з порожниною 17 гідроцилін­дра. Внаслідок цього поршень рухається вліво. Для забезпечення плавної роботи гідродвигуна в його конструкції передбачено нерегульовані дроселі 2 і 11. Дросель 2 призначений для згладжування стрибка тиску при зміні напрямку руху поршня, а дросель 11 демп­фірує удари золотника об корпус при переході його з одного поло­ження в інше.

1 – корпус; 2 і 11 – дроселі; 3, 5, 6, 7, 10, 13, 14, 15 і 19 – канали; 4 – золот­ник; 8 – зливна лінія; 9 – напірний канал; 12 – штовхач; 16 і 21 – проточки штоків поршня; 17 і 20 – порожнини гідроциліндра; 18 – поршень

Рисунок 3.19 – Гідродвигун ДЗПР 80x8000

Вібратори типу ГА-40000Б призначені для приводу в колива­льний рух площадок зернових бункерів комбайнів «Нива», «Енисей», «Дон», «Славутич» та ін. з метою руйнування склепінь зерна при його вивантаженні. За конструкцією і принципом дії вони ана­логічні ДЗПР-80х8000, а відрізняються технічними даними та де­якими конструктивними елементами.

Вібратор ГА-40000Б має робочий об’єм 12 см³, номінальний тиск 4,0 МПа, частоту коливань 3,5 цикла/с, зусилля на штоку 2 кН, зага­льний ККД – 0,70, хід штока 3 мм, масу 5,8 кг.

Будову і принцип дії вібратора показано на рис. 3.20.

Принцип дії. При крайньому нижньому положенні золотни­ка (рис. 3.20, а) олива від розподільника під тиском подається насо­сом у нижню порожнину 1 корпусу. В цей час верхня порожнина корпусу і нижня внутрішня виточка 2 поршня сполучені із зливом. Поршень разом із золотником переміщуються вгору. Коли зовнішня виточка 17 поршня сполучається з верхньою виточкою 16 корпусу (див. рис. 3.20, б), олива під тиском подається по косому отвору 19 в нижню внутрішню виточку 2 поршня під золотник. Золотник, стис­каючи пружину, переміщується вгору відносно поршня і сполучає своєю верхньою виточкою 10 верхню порожнину 24 корпусу з напір­ною лінією, а нижньою виточкою 20 – нижню порожнину 1 корпусу із зливом. Поршень переміщується вниз. Як тільки зовнішня виточ­ка 17 поршня сполучиться з нижньою виточкою 18 корпусу (рис. 3.20, а), нижня внутрішня виточка 2 поршня сполучиться зі зливом. Золотник під дією пружини переміститься вниз і процес зворотно-поступального руху поршня повториться.

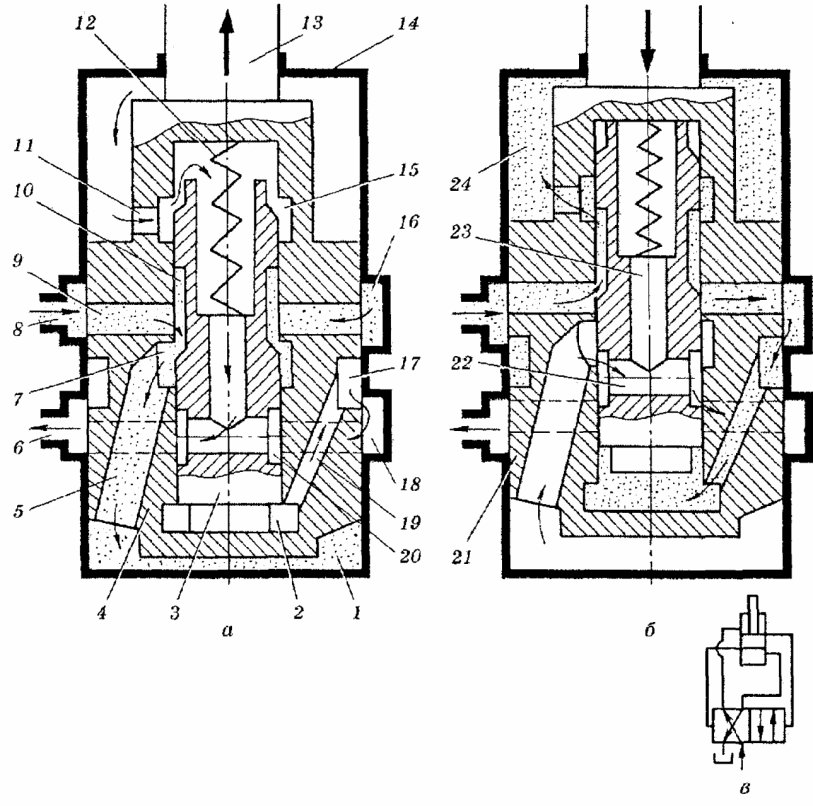

а і б – в нижньому і верхньому положеннях; в – умовне позна­чення на принципових схемах; 1 і 24 – нижня і верхня порож­нини корпусу; 2, 7 і 15 – внутрішні кільцеві виточки поршня; 3 – золотник; 4 – поршень; 5 і 19 – косі отвори; 6 і 8 – отвори, відповідно для зливання і підведення оливи; 9 і 21 – наскрізні радіальні отвори поршня; 10 і 20 – кільцеві виточки золотиика; 11 – радіальний отвір поршня; 12 – пружина; 13 – шток; 14 – корпус; 16 і 18 – кільцеві виточки корпусу; 17 – зовнішня кільцева виточка поршня; 22 – радіальний отвір золотника; 23 – осьовий канал золотника

Рисунок 3.20 – Схема роботи вібратора
