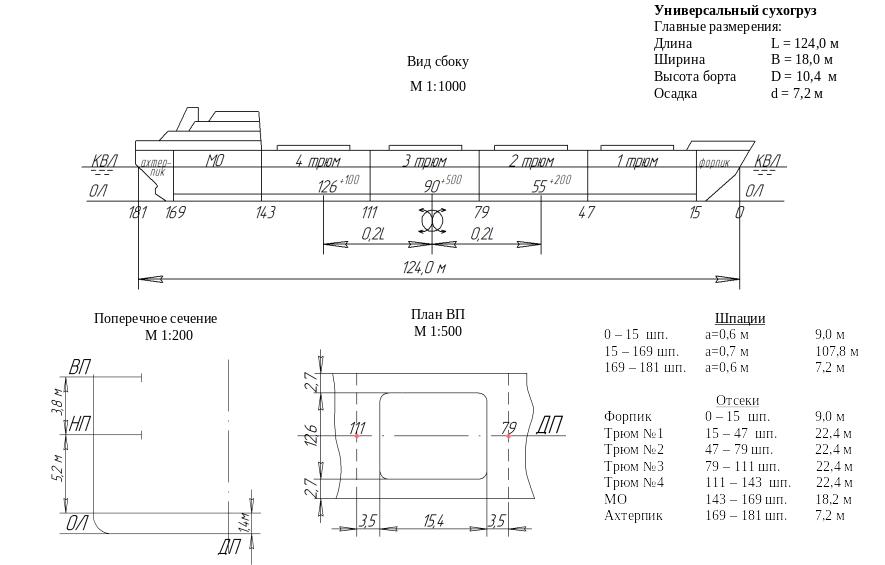

Рисунок 5.1 – Схема общего расположения
универсального сухогруза
Приложение Б
Набор корпуса универсального сухогуза
Класс Регистра: КМ Arc4 1 АUT2
Главные размерения: L=124,0 м; В=18,0 м; D=10,4 м; d=7,2 м.
Материал связей корпуса: ст. А32; ReH=315МПа.
Другие характеристики
судна:
=18,0
уз.;
.
№ пп |
Наименование связей конструкций |
Р-н расп. |
№ глав. и § Правил |
Формулы, характеристики, величины |
Размеры связей |
Примечание |
||
Обозначения |
Величина |
По Регистру |
Принято |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
I. НАРУЖНАЯ ОБШИВКА |
||||||||
1. |

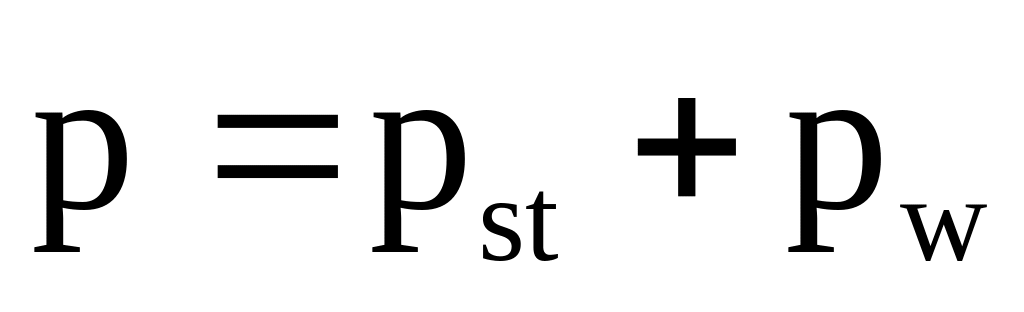

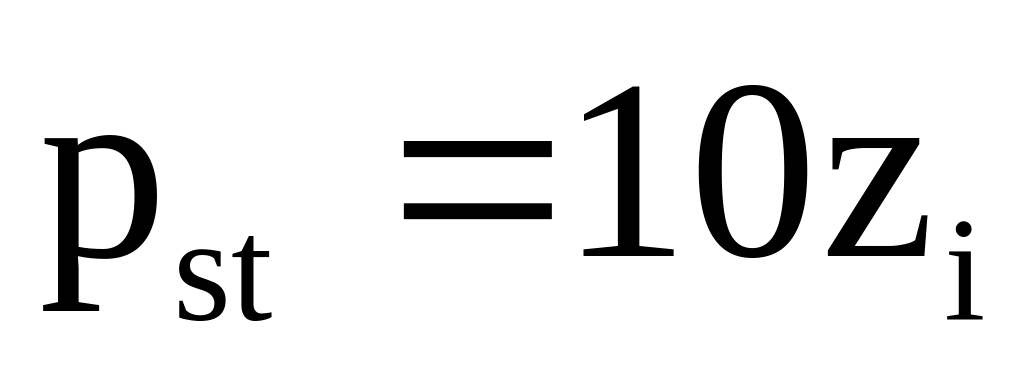

Расчетные нагрузки: а) на днищевую обшивку
б) на бортовую обшивку
в) на ледовый пояс в районе ВI
в районе ВII |
55-12655-126 |
2.2.3 1.3.2.1
1.3.2.2
1.3.1.4
2.2.3 1.3.2.1 1.3.2.2
3.10.3.2 |

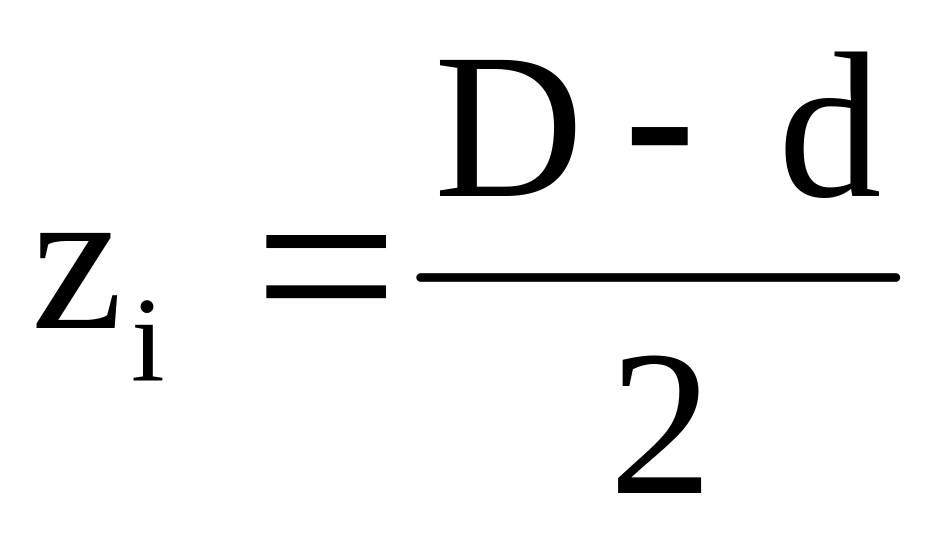

zi=d
L
kx x1
ниже уровня ватерлинии
zi
z1/d
выше уровня ватерлинии
a3
СВ
|
- 72,0кПа 7,2м 12,7кПа
25,3кПа
8,42
0,6
2,18
18 уз. 124,0 м 0,267
1 0,5L
-
36,0 кПа
3,6м
19,0 кПа
0,5 8,75 кПа
-
22,1кПа
1,6
-
0,50
12000 т
0,75 - 0,4 |
84,7 кПа
55,0кПа
22,1кПа
906 кПа
362 кПа |
84,7 кПа
55,0кПа
22,1кПа
906 кПа
362 кПа |
при L= 90-300м
для миделя
на уровне середины подводной части борта
на уровне середины надводной части борта
Табл. 3.10.3.2.1 для Arc4
Табл. 3.10.3.2.5 для Arc4
|
2. |
Минимальная толщина наружной обшивки в средней части судна |
55-126 |
2.2.4.8. 1.1.4.3 |
Smin=(5,5+0,04L) |
- 0,78 |
9,2 мм |
10,0 мм |
сталь А32 |
3. |
Толщина днищевой обшивки в средней части судна |
55-126 |
2.2.4.1. 1.6.4.4
1.1.5.1 |
m a k
b
u Т рдн. |
-
15,8 0,7 м 0,6 301 МПа
1,0 2,8 м 2,4 мм 0,2мм/г 24 г. 84,7 кПа |
10,0 мм |
10,0 мм |
в ср. части при прод. сист. набора
дв. дно – балл. цистерна |
4. |
Толщина бортовой обшивки в средней части судна |
55-126 |
2.2.4.1. 1.6.4.4
1.1.5.1 |
ниже уровня ватерлинии
m a k
b=hтр/2
u Т р=рб. выше уровня ватерлинии
m a k
b
u Т р=рб. |
-
15,8 0,7 м 0,6 301 мПа
1,0 2,6 м
1,68 мм 0,14 мм/г 24 г. 55,0кПа
-
15,8 0,7 м 0,6 301 мПа
1,0 3,8 м
1,2 мм 0,1 мм/г 24 г. 22,1кП |
7,8 мм
5,1 мм |
10,0 мм
10,0 мм |
по Smin
в ср. части судна
одинарный борт в подв. части
по Smin
высота твиндека |
5. |
Ширина горизонтального киля |
55-126 |
2.2.4.4 |

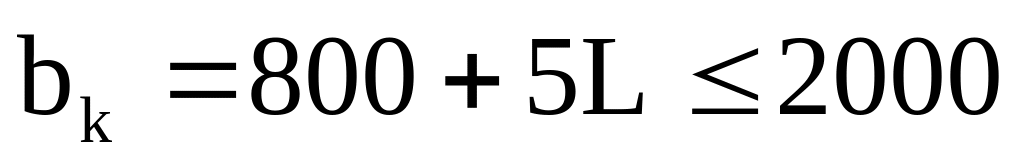

L |
- 124 м |
1420 мм |
1600 мм |
|
6. |
Толщина горизонтального киля |
55-126 |
2.2.4.4 |
Sк=Sдн+2 Sдн |
- 10,0 мм |
12,0 мм |
12,0 мм |
|
7. |
Толщина скулового пояса |
55-126 |
2.2.4.3 |
Sск.л.=Sдн. или Sб (что больше) Sдн Sб |
- 10,0 мм 10,0 мм |
10,0 мм |
10,0 мм |
|
8. |
Ширина ширстрека
|
55-126 |
2.2.4.5 |
|
- |
1420 мм |
1600 мм |
|
9. |
Толщина ширстрека |
55-126 |
2.2.4.5 |
Ss.=Sб. или Sп.с. (что больше) Sб. Sп.с |
- 10,0 мм 10,0мм |
10,0 мм |
10,0 мм |
|
10. |
Толщина ледового пояса в средней части судна в районе ВI
в районе ВII |
55-126 |
3.10.4.1 |

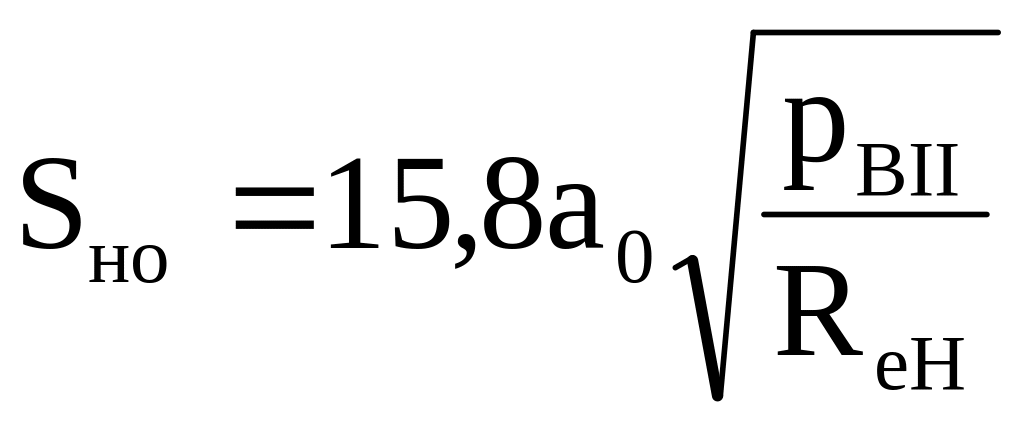

S=Sно+Sно
а с=b=c3c4k2 м с3 с4
Sно=0,75Тu u
S=Sно+Sно
|
-
12,9 мм
0,48 м
0,7 м 0,78 м 0,34 1,0
2,30
4,68 мм 0,26 мм/г - 8,1 мм |
17,6 мм
12,8 мм |
18,0 мм
14,0 мм |
Arc4
табл. 3.10.3.3.1 табл. 3.10.3.3.3
табл. 3.10.4.1 Arc4 |
11. |
Ширина ледового пояса в средней части (район ВI) |
55-126 |
3.10.1.3.2 |
h1 h3=1,20h3 |
-
0,90 м 0,60 м 0,72 м |
2,22 м |
2,30 м |
от КВЛ до БВЛ |
